SYSTEMÜBERSICHT
2.1

Aufbau

10
9

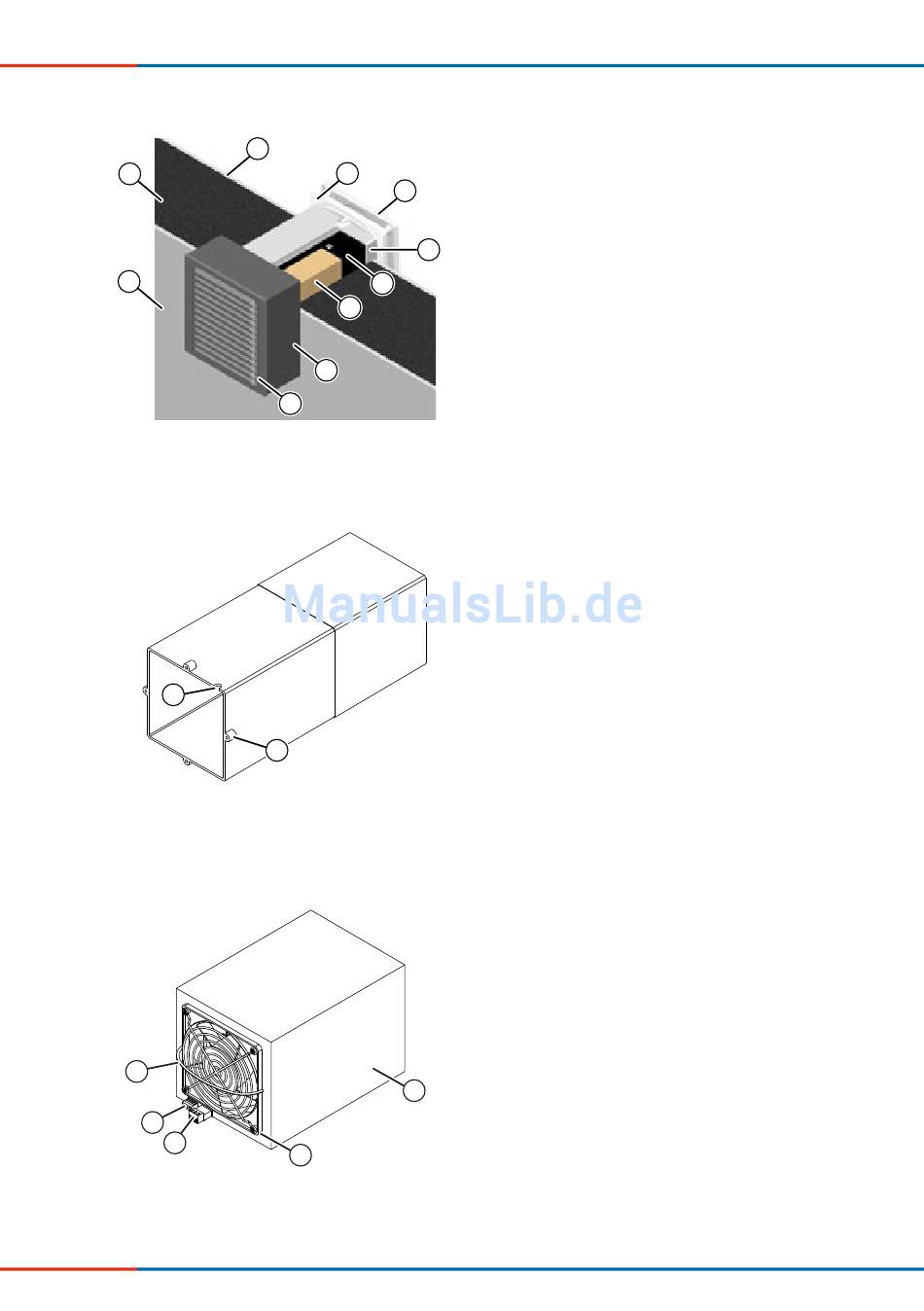

Abbildung 1: Übersicht Lüftungsgerät iV14V-Ohio
Wandeinbauhülse
2
Abbildung 2: Wandeinbauhülse Lüftungsgerät iV14V-Ohio
Einschub Wärmespeicher (gedämmter Wärmespeicher mit Reversier-Ventilator)
5
1
4
3
Abbildung 3: Wärmespeicher iV14V mit Reversier-Ventilator
8
Lüftungssystem inVENTer
1
2
3
4
5
6
7
8
1
1
2
iV14V-Ohio • Montage- und Bedienungsanleitung
®
1 Innenputz
2 Grundplatte Innenblende
3 Abdeckung Innenblende
4 Wandeinbauhülse
5 Reversier-Ventilator
6 Wärmespeicher
7 Metallhülse mit Neopor
8 Wetterschutzgitter
9 Außenwand
10 Mauerwerk
1 Befestigungselemente (4 x M4)
für die Innenblende
2 Aussparung Reglerkabel
(Ventilator-BUS)
1 Wärmespeicher mit Dämmung
2 Reversier-Ventilator
3 Stecker Regler
4 Steckerbuchse Ventilator
5 Griff
-Einsatz
®
