Aufbau

D
19
18
17
16

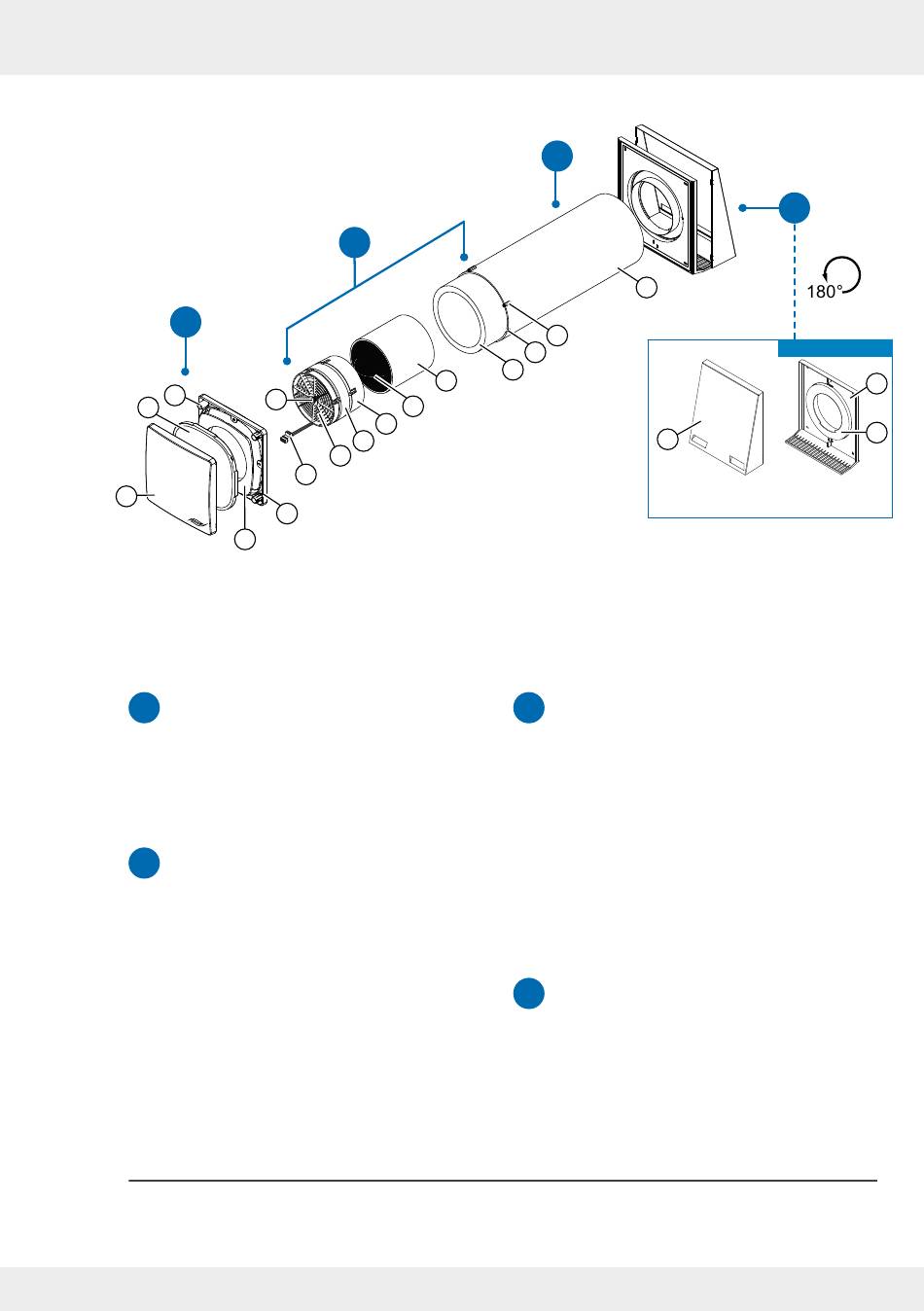

Abbildung 1: Übersicht Lüftungsgerät iV14-Zero
Komponenten
A
Außenabschluss:
Wetterschutzhaube Flex Zero
1 Grundplatte Wetterschutzhaube
2 Ringeinsatz Flex Zero (vormontiert)
3 Abdeckung Wetterschutzhaube
B
Wandeinbauhülse
4 Wandeinbauhülse Ø200
5 Befestigungselemente f. Innenblende
6 Aussparung Anschlusskabel f. Regler
Die Beschreibung der Komponenten aller weiteren möglichen Außenabschlüsse finden Sie in der separaten Montageanleitung
1)
des jeweiligen Außenabschlusses.
Lüftungsgerät iV14-Zero | Montageanleitung
C
13
9
10
11
12
14
15
1)
SYSTEMÜBERSICHT: LÜFTUNGSGERÄT IV14-ZERO
B
5
6
7
8
C
Einschub Wärmespeicher
(Wärmespeicher, inVENTron,
Schalldämmauskleidung aus Inventin)
7 Schalldämmauskleidung (Inventin)
8 Wärmespeicher
9 Griff Wärmespeicher
10 Standardleitwerk (breit)
11 Reversierventilator Xenion
12 Slimleitwerk (schmal)
13 Knauf Leitwerk
14 BUS-Steckverbindung
D
Innenblende Flair Zero
15 Grundplatte Innenblende
16 Einsatz Innenblende Flair Zero
(vormontiert)
17 Abdeckung Innenblende
18 Staubfilter ISO Coarse 60% (G4)
19 Abstandshalter (4x)
