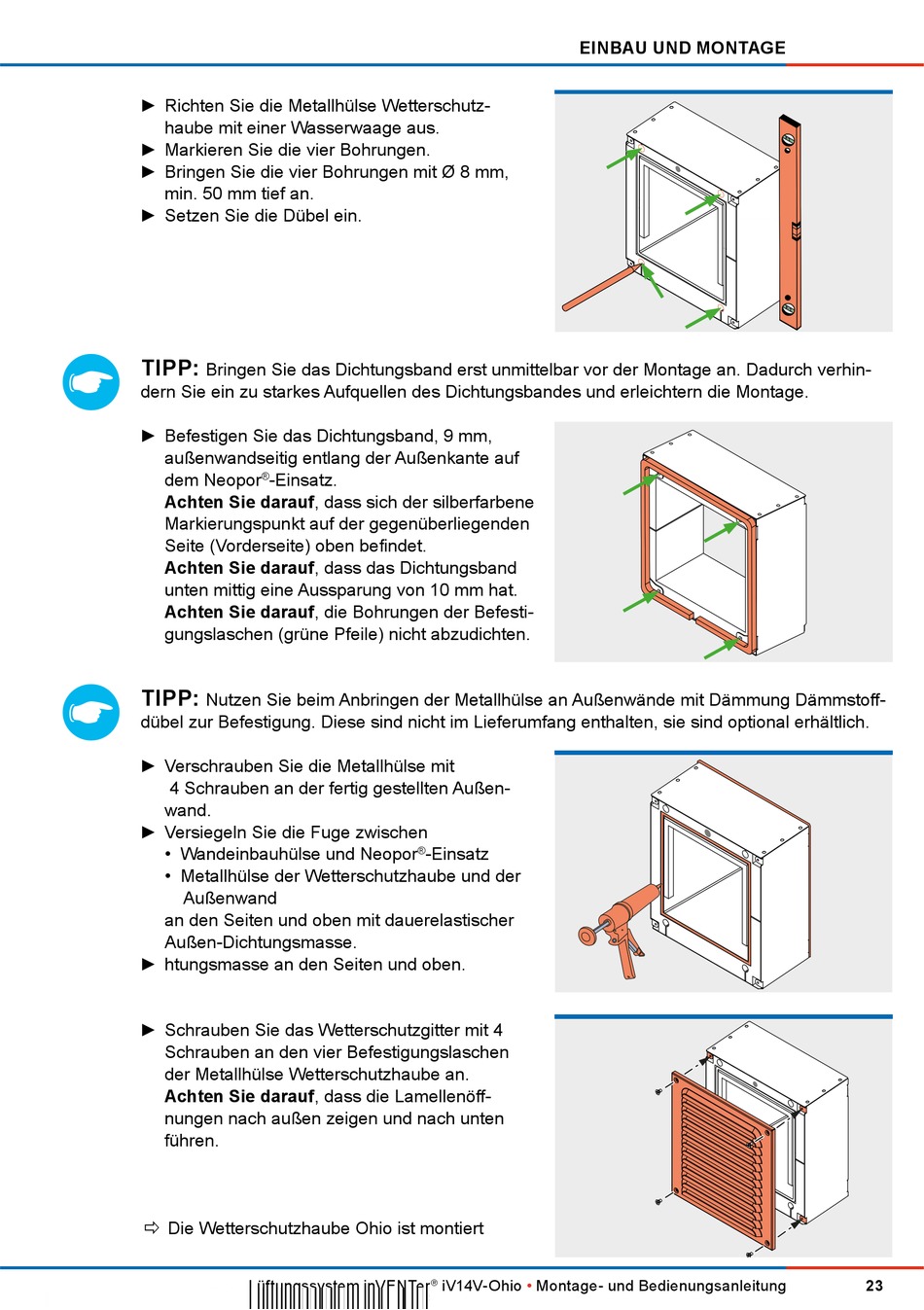

► Richten Sie die Metallhülse Wetterschutz-
haube mit einer Wasserwaage aus.
► Markieren Sie die vier Bohrungen.
► Bringen Sie die vier Bohrungen mit Ø 8 mm,
min. 50 mm tief an.
► Setzen Sie die Dübel ein.
TIPP:
Bringen Sie das Dichtungsband erst unmittelbar vor der Montage an. Dadurch verhin-
dern Sie ein zu starkes Aufquellen des Dichtungsbandes und erleichtern die Montage.
► Befestigen Sie das Dichtungsband, 9 mm,
außenwandseitig entlang der Außenkante auf
dem Neopor
-Einsatz.
®
Achten Sie darauf, dass sich der silberfarbene
Markierungspunkt auf der gegenüberliegenden
Seite (Vorderseite) oben befi ndet.
Achten Sie darauf, dass das Dichtungsband
unten mittig eine Aussparung von 10 mm hat.
Achten Sie darauf, die Bohrungen der Befesti-
gungslaschen (grüne Pfeile) nicht abzudichten.
TIPP:
Nutzen Sie beim Anbringen der Metallhülse an Außenwände mit Dämmung Dämmstoff -
dübel zur Befestigung. Diese sind nicht im Lieferumfang enthalten, sie sind optional erhältlich.
► Verschrauben Sie die Metallhülse mit
4 Schrauben an der fertig gestellten Außen-
wand.
► Versiegeln Sie die Fuge zwischen
• Wandeinbauhülse und Neopor
• Metallhülse der Wetterschutzhaube und der
Außenwand
an den Seiten und oben mit dauerelastischer
Außen-Dichtungsmasse.
► htungsmasse an den Seiten und oben.
► Schrauben Sie das Wetterschutzgitter mit 4
Schrauben an den vier Befestigungslaschen
der Metallhülse Wetterschutzhaube an.
Achten Sie darauf, dass die Lamellenöff -
nungen nach außen zeigen und nach unten
führen.
Die Wetterschutzhaube Ohio ist montiert
Lüftungssystem inVENTer
EINBAU UND MONTAGE
-Einsatz
®
iV14V-Ohio
•
Montage- und Bedienungsanleitung
®
