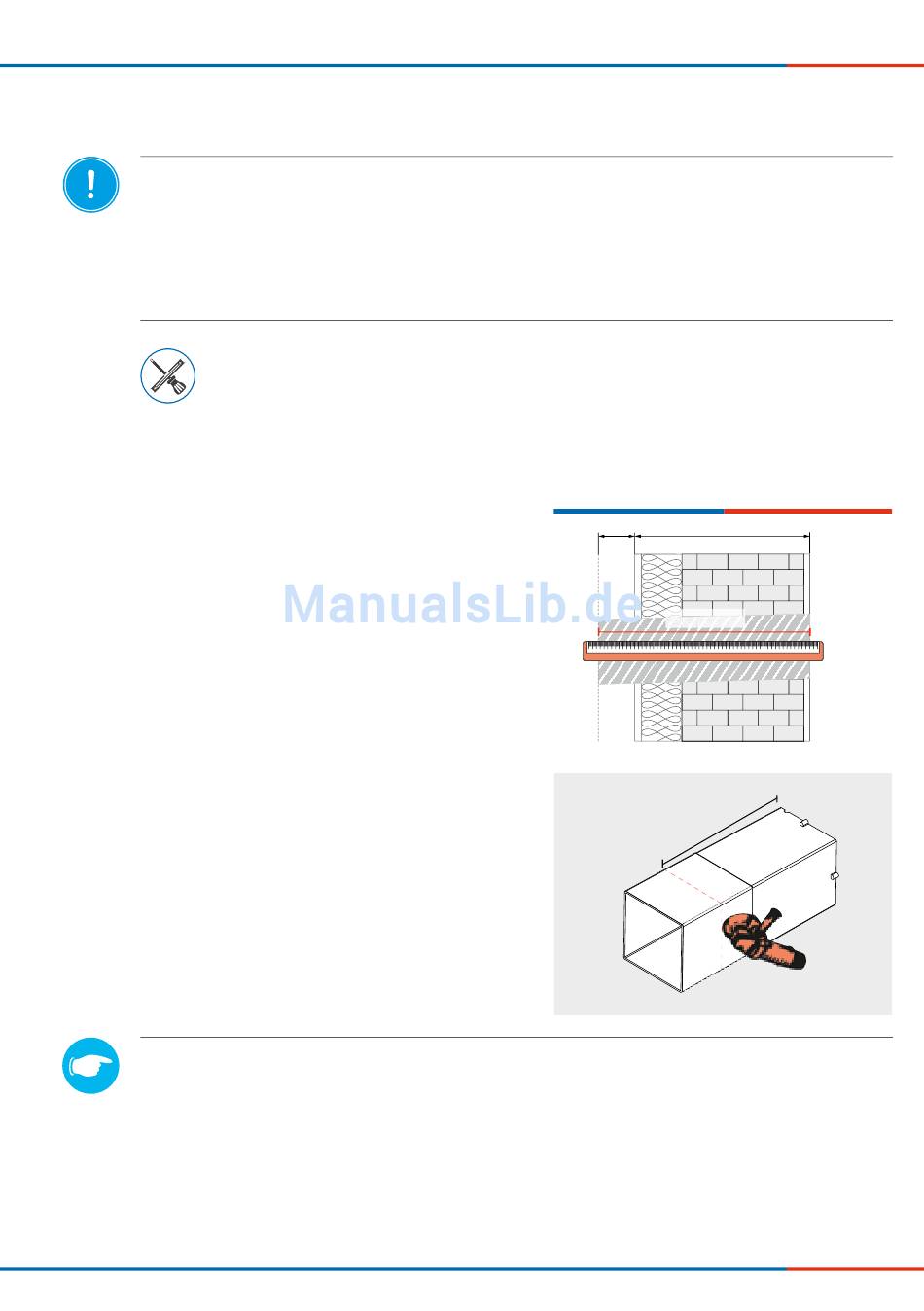

Wandeinbauhülse montieren
HINWEIS
Ansammlung von Kondenswasser in der Wandeinbauhülse.
Unterbrechung des Wärmedämmverbundsystems.
Beschädigung von Außenwand und Mauerwerk sowie der Bausubstanz!
► Wandeinbauhülse mit einem Gefälle von 1 – 2° zur Außenwand fi xieren.
► Bei der Montage den Wandaufbau wieder bis an die Wanddurchführung heran führen.
► Notwendige Sperrebenen beachten.
Maßband, Trennschleifer, Wasserwaage, nicht drückender 2K-Montageschaum,
Klingenmesser
Voraussetzungen:
Die Wandöff nung
Der Ventilator-BUS ist verlegt.
► Ermitteln Sie die exakte Wandstärke + 100 mm.
Achten Sie darauf, die Dicke von Außenputz
und evtl. Dämmung, Mauerwerk und Innenputz
zu addieren.
Achten Sie darauf, dass die Wandeinbauhülse
außenwandseitig (blauer Balken) einen Über-
stand von 100 mm aufweist.
► Schneiden Sie die Wandeinbauhülse auf das
ermittelte Maß (X + 100) zu.
Achten Sie darauf, die Befestigungs-
elemente nicht wegzuschneiden.
TIPP:
Setzen Sie die Wandeinbauhülse bündig zur Innenwand ein, da sonst ein Anbringen der
Innenblende nicht mehr möglich ist. Beachten Sie die Stärke des Innenputzes.
Achten Sie auch darauf, dass die Befestigungselemente in Richtung Innenraum zeigen.
□
200 mm ist fertig gestellt.
Lüftungssystem inVENTer
EINBAU UND MONTAGE
100
iV14V-Ohio
•
Montage- und Bedienungsanleitung
®
X
X + 100
0
1 0
X +
19
