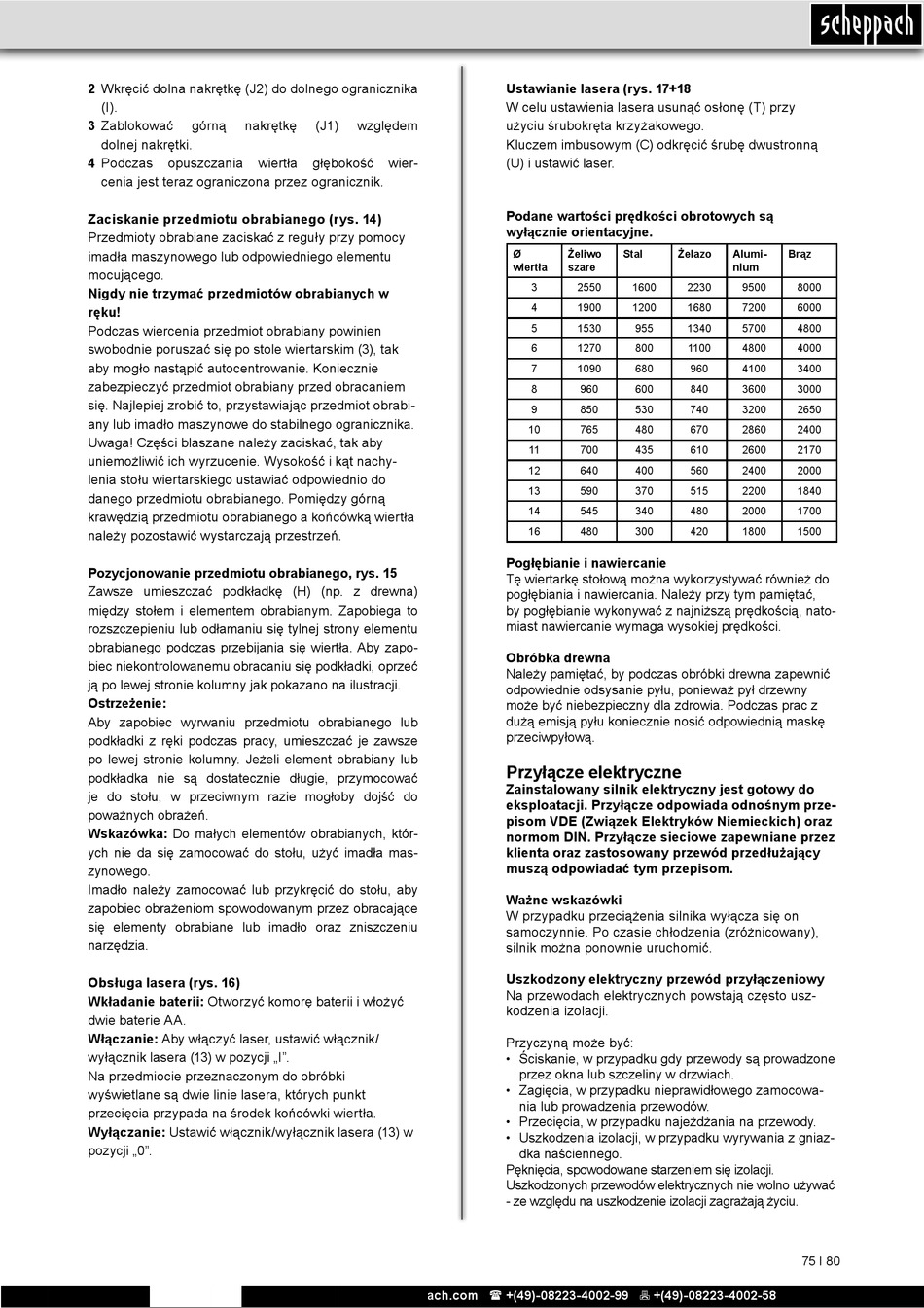

2 Wkręcić dolna nakrętkę (J2) do dolnego ogranicznika
(I).
3 Zablokować górną nakrętkę
dolnej nakrętki.
4 Podczas opuszczania wiertła
cenia jest teraz ograniczona przez ogranicznik.
Zaciskanie przedmiotu obrabianego (rys. 14)
Przedmioty obrabiane zaciskać z reguły przy pomocy
imadła maszynowego lub odpowiedniego elementu
mocującego.
Nigdy nie trzymać przedmiotów obrabianych w
ręku!
Podczas wiercenia przedmiot obrabiany powinien
swobodnie poruszać się po stole wiertarskim (3), tak
aby mogło nastąpić autocentrowanie. Koniecznie
zabezpieczyć przedmiot obrabiany przed obracaniem
się. Najlepiej zrobić to, przystawiając przedmiot obrabi-
any lub imadło maszynowe do stabilnego ogranicznika.
Uwaga! Części blaszane należy zaciskać, tak aby
uniemożliwić ich wyrzucenie. Wysokość i kąt nachy-
lenia stołu wiertarskiego ustawiać odpowiednio do
danego przedmiotu obrabianego. Pomiędzy górną
krawędzią przedmiotu obrabianego a końcówką wiertła
należy pozostawić wystarczają przestrzeń.
Pozycjonowanie przedmiotu obrabianego, rys. 15
Zawsze umieszczać podkładkę (H) (np. z drewna)
między stołem i elementem obrabianym. Zapobiega to
rozszczepieniu lub odłamaniu się tylnej strony elementu
obrabianego podczas przebijania się wiertła. Aby zapo-
biec niekontrolowanemu obracaniu się podkładki, oprzeć
ją po lewej stronie kolumny jak pokazano na ilustracji.
Ostrzeżenie:
Aby zapobiec wyrwaniu przedmiotu obrabianego lub
podkładki z ręki podczas pracy, umieszczać je zawsze
po lewej stronie kolumny. Jeżeli element obrabiany lub
podkładka nie są dostatecznie długie, przymocować
je do stołu, w przeciwnym razie mogłoby dojść do
poważnych obrażeń.
Wskazówka: Do małych elementów obrabianych, któr-
ych nie da się zamocować do stołu, użyć imadła mas-
zynowego.
Imadło należy zamocować lub przykręcić do stołu, aby
zapobiec obrażeniom spowodowanym przez obracające
się elementy obrabiane lub imadło oraz zniszczeniu
narzędzia.
Obsługa lasera (rys. 16)
Wkładanie baterii: Otworzyć komorę baterii i włożyć
dwie baterie AA.
Włączanie: Aby włączyć laser, ustawić włącznik/
wyłącznik lasera (13) w pozycji „I".
Na przedmiocie przeznaczonym do obróbki
wyświetlane są dwie linie lasera, których punkt
przecięcia przypada na środek końcówki wiertła.
Wyłączanie: Ustawić włącznik/wyłącznik lasera (13) w
pozycji „0".
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
(J1) względem
głębokość wier-
Ustawianie lasera (rys. 17+18
W celu ustawienia lasera usunąć osłonę (T) przy
użyciu śrubokręta krzyżakowego.
Kluczem imbusowym (C) odkręcić śrubę dwustronną
(U) i ustawić laser.
Podane wartości prędkości obrotowych są
wyłącznie orientacyjne.
Ø Żeliwo Stal Żelazo
wiertła szare
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Pogłębianie i nawiercanie
Tę wiertarkę stołową można wykorzystywać również do
pogłębiania i nawiercania. Należy przy tym pamiętać,
by pogłębianie wykonywać z najniższą prędkością, nato-
miast nawiercanie wymaga wysokiej prędkości.
Obróbka drewna
Należy pamiętać, by podczas obróbki drewna zapewnić
odpowiednie odsysanie pyłu, ponieważ pył drzewny
może być niebezpieczny dla zdrowia. Podczas prac z
dużą emisją pyłu koniecznie nosić odpowiednią maskę
przeciwpyłową.
Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do
eksploatacji. Przyłącze odpowiada odnośnym prze-
pisom VDE (Związek Elektryków Niemieckich) oraz
normom DIN. Przyłącze sieciowe zapewniane przez
klienta oraz zastosowany przewód przedłużający
muszą odpowiadać tym przepisom.
Ważne wskazówki
W przypadku przeciążenia silnika wyłącza się on
samoczynnie. Po czasie chłodzenia (zróżnicowany),
silnik można ponownie uruchomić.
Uszkodzony elektryczny przewód przyłączeniowy
Na przewodach elektrycznych powstają często usz-
kodzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowadzone
przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamocowa-
nia lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z gniaz-
dka naściennego.
Pęknięcia, spowodowane starzeniem się izolacji.
Uszkodzonych przewodów elektrycznych nie wolno używać
- ze względu na uszkodzenie izolacji zagrażają życiu.
Alumi- Brąz
nium
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
75 І 80
