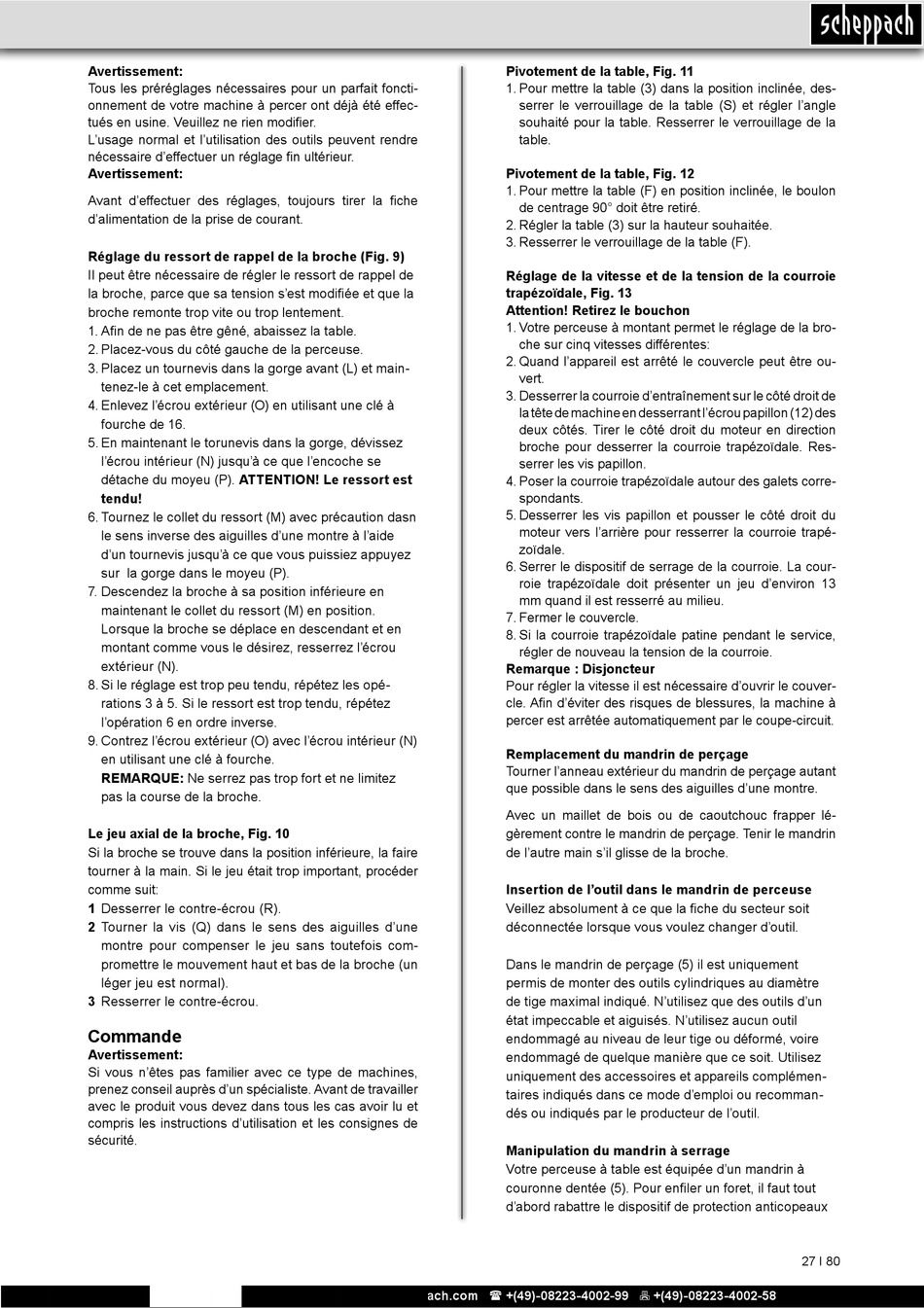

Avertissement:
Tous les préréglages nécessaires pour un parfait foncti-
onnement de votre machine à percer ont déjà été effec-
tués en usine. Veuillez ne rien modifier.
L'usage normal et l'utilisation des outils peuvent rendre
nécessaire d'effectuer un réglage fin ultérieur.
Avertissement:
Avant d'effectuer des réglages, toujours tirer la fiche
d'alimentation de la prise de courant.
Réglage du ressort de rappel de la broche (Fig. 9)
Il peut être nécessaire de régler le ressort de rappel de
la broche, parce que sa tension s'est modifiée et que la
broche remonte trop vite ou trop lentement.
1. Afin de ne pas être gêné, abaissez la table.
2. Placez-vous du côté gauche de la perceuse.
3. Placez un tournevis dans la gorge avant (L) et main-
tenez-le à cet emplacement.
4. Enlevez l'écrou extérieur (O) en utilisant une clé à
fourche de 16.
5. En maintenant le torunevis dans la gorge, dévissez
l'écrou intérieur (N) jusqu'à ce que l'encoche se
détache du moyeu (P). ATTENTION! Le ressort est
tendu!
6. Tournez le collet du ressort (M) avec précaution dasn
le sens inverse des aiguilles d'une montre à l'aide
d'un tournevis jusqu'à ce que vous puissiez appuyez
sur la gorge dans le moyeu (P).
7. Descendez la broche à sa position inférieure en
maintenant le collet du ressort (M) en position.
Lorsque la broche se déplace en descendant et en
montant comme vous le désirez, resserrez l'écrou
extérieur (N).
8. Si le réglage est trop peu tendu, répétez les opé-
rations 3 à 5. Si le ressort est trop tendu, répétez
l'opération 6 en ordre inverse.
9. Contrez l'écrou extérieur (O) avec l'écrou intérieur (N)
en utilisant une clé à fourche.
REMARQUE: Ne serrez pas trop fort et ne limitez
pas la course de la broche.
Le jeu axial de la broche, Fig. 10
Si la broche se trouve dans la position inférieure, la faire
tourner à la main. Si le jeu était trop important, procéder
comme suit:
1 Desserrer le contre-écrou (R).
2 Tourner la vis (Q) dans le sens des aiguilles d'une
montre pour compenser le jeu sans toutefois com-
promettre le mouvement haut et bas de la broche (un
léger jeu est normal).
3 Resserrer le contre-écrou.
Commande
Avertissement:
Si vous n'êtes pas familier avec ce type de machines,
prenez conseil auprès d'un spécialiste. Avant de travailler
avec le produit vous devez dans tous les cas avoir lu et
compris les instructions d'utilisation et les consignes de
sécurité.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Pivotement de la table, Fig. 11
1. Pour mettre la table (3) dans la position inclinée, des-
serrer le verrouillage de la table (S) et régler l'angle
souhaité pour la table. Resserrer le verrouillage de la
table.
Pivotement de la table, Fig. 12
1. Pour mettre la table (F) en position inclinée, le boulon
de centrage 90° doit être retiré.
2. Régler la table (3) sur la hauteur souhaitée.
3. Resserrer le verrouillage de la table (F).
Réglage de la vitesse et de la tension de la courroie
trapézoïdale, Fig. 13
Attention! Retirez le bouchon
1. Votre perceuse à montant permet le réglage de la bro-
che sur cinq vitesses différentes:
2. Quand l'appareil est arrêté le couvercle peut être ou-
vert.
3. Desserrer la courroie d'entraînement sur le côté droit de
la tête de machine en desserrant l'écrou papillon (12) des
deux côtés. Tirer le côté droit du moteur en direction
broche pour desserrer la courroie trapézoïdale. Res-
serrer les vis papillon.
4. Poser la courroie trapézoïdale autour des galets corre-
spondants.
5. Desserrer les vis papillon et pousser le côté droit du
moteur vers l'arrière pour resserrer la courroie trapé-
zoïdale.
6. Serrer le dispositif de serrage de la courroie. La cour-
roie trapézoïdale doit présenter un jeu d'environ 13
mm quand il est resserré au milieu.
7. Fermer le couvercle.
8. Si la courroie trapézoïdale patine pendant le service,
régler de nouveau la tension de la courroie.
Remarque : Disjoncteur
Pour régler la vitesse il est nécessaire d'ouvrir le couver-
cle. Afin d'éviter des risques de blessures, la machine à
percer est arrêtée automatiquement par le coupe-circuit.
Remplacement du mandrin de perçage
Tourner l'anneau extérieur du mandrin de perçage autant
que possible dans le sens des aiguilles d'une montre.
Avec un maillet de bois ou de caoutchouc frapper lé-
gèrement contre le mandrin de perçage. Tenir le mandrin
de l'autre main s'il glisse de la broche.
Insertion de l'outil dans le mandrin de perceuse
Veillez absolument à ce que la fiche du secteur soit
déconnectée lorsque vous voulez changer d'outil.
Dans le mandrin de perçage (5) il est uniquement
permis de monter des outils cylindriques au diamètre
de tige maximal indiqué. N'utilisez que des outils d'un
état impeccable et aiguisés. N'utilisez aucun outil
endommagé au niveau de leur tige ou déformé, voire
endommagé de quelque manière que ce soit. Utilisez
uniquement des accessoires et appareils complémen-
taires indiqués dans ce mode d'emploi ou recomman-
dés ou indiqués par le producteur de l'outil.
Manipulation du mandrin à serrage
Votre perceuse à table est équipée d'un mandrin à
couronne dentée (5). Pour enfiler un foret, il faut tout
d'abord rabattre le dispositif de protection anticopeaux
