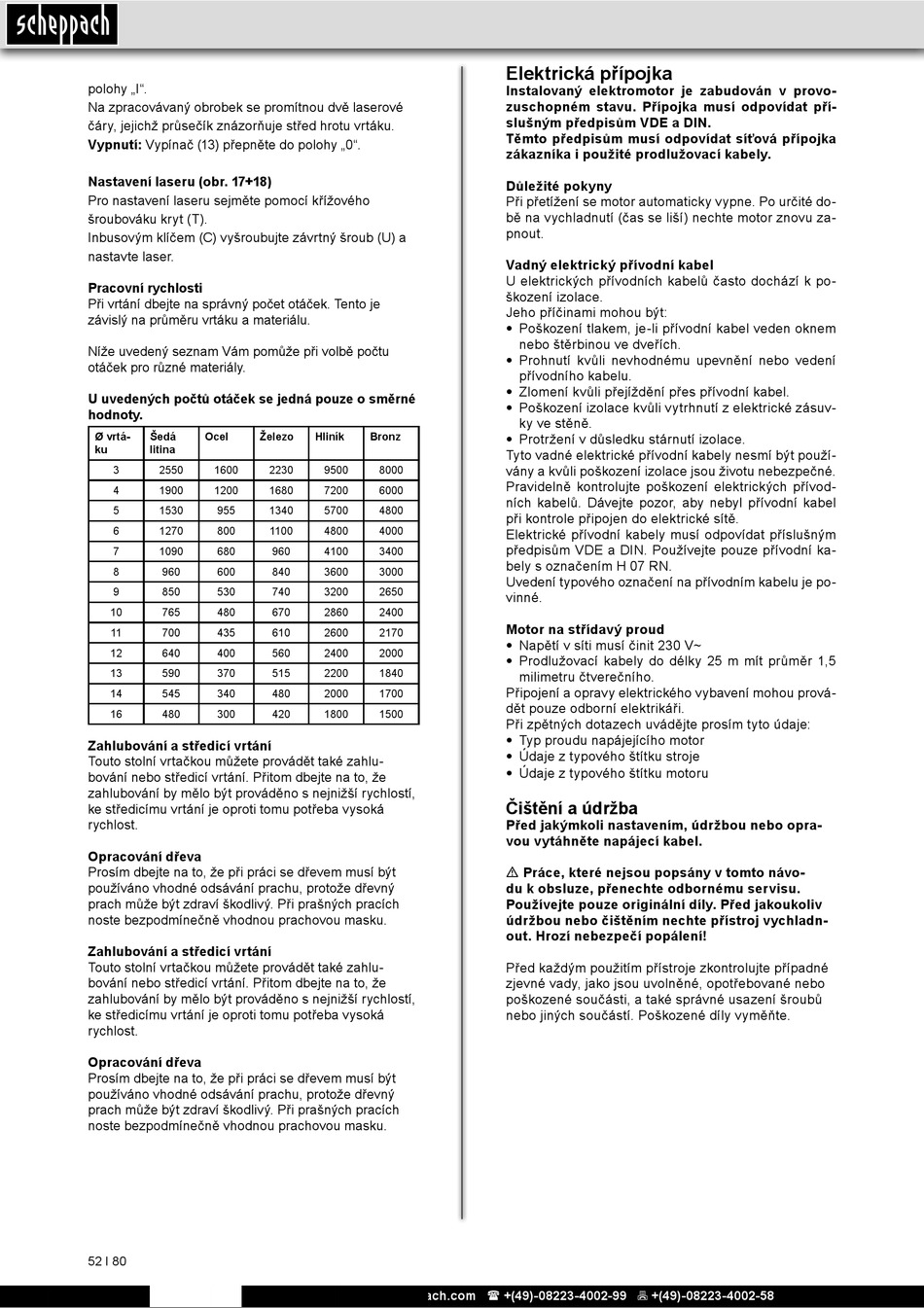

polohy „I".
Na zpracovávaný obrobek se promítnou dvě laserové
čáry, jejichž průsečík znázorňuje střed hrotu vrtáku.
Vypnutí: Vypínač (13) přepněte do polohy „0".
Nastavení laseru (obr. 17+18)
Pro nastavení laseru sejměte pomocí křížového
šroubováku kryt (T).
Inbusovým klíčem (C) vyšroubujte závrtný šroub (U) a
nastavte laser.
Pracovní rychlosti
Při vrtání dbejte na správný počet otáček. Tento je
závislý na průměru vrtáku a materiálu.
Níže uvedený seznam Vám pomůže při volbě počtu
otáček pro různé materiály.
U uvedených počtů otáček se jedná pouze o směrné
hodnoty.
Ø vrtá- Šedá Ocel Železo
ku litina
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Zahlubování a středicí vrtání
Touto stolní vrtačkou můžete provádět také zahlu-
bování nebo středicí vrtání. Přitom dbejte na to, že
zahlubování by mělo být prováděno s nejnižší rychlostí,
ke středicímu vrtání je oproti tomu potřeba vysoká
rychlost.
Opracování dřeva
Prosím dbejte na to, že při práci se dřevem musí být
používáno vhodné odsávání prachu, protože dřevný
prach může být zdraví škodlivý. Při prašných pracích
noste bezpodmínečně vhodnou prachovou masku.
Zahlubování a středicí vrtání
Touto stolní vrtačkou můžete provádět také zahlu-
bování nebo středicí vrtání. Přitom dbejte na to, že
zahlubování by mělo být prováděno s nejnižší rychlostí,
ke středicímu vrtání je oproti tomu potřeba vysoká
rychlost.
Opracování dřeva
Prosím dbejte na to, že při práci se dřevem musí být
používáno vhodné odsávání prachu, protože dřevný
prach může být zdraví škodlivý. Při prašných pracích
noste bezpodmínečně vhodnou prachovou masku.
52 І 80
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Hliník Bronz
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
Elektrická přípojka
Instalovaný elektromotor je zabudován v provo-
zuschopném stavu. Přípojka musí odpovídat pří-
slušným předpisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka
zákazníka i použité prodlužovací kabely.
Důležité pokyny
Při přetížení se motor automaticky vypne. Po určité do-
bě na vychladnutí (čas se liší) nechte motor znovu za-
pnout.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Poškození tlakem, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuv-
ky ve stěně.
• Protržení v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být použí-
vány a kvůli poškození izolace jsou životu nebezpečné.
Pravidelně kontrolujte poškození elektrických přívod-
ních kabelů. Dávejte pozor, aby nebyl přívodní kabel
při kontrole připojen do elektrické sítě.
Elektrické přívodní kabely musí odpovídat příslušným
předpisům VDE a DIN. Používejte pouze přívodní ka-
bely s označením H 07 RN.
Uvedení typového označení na přívodním kabelu je po-
vinné.
Motor na střídavý proud
• Napětí v síti musí činit 230 V~
• Prodlužovací kabely do délky 25 m mít průměr 1,5
milimetru čtverečního.
Připojení a opravy elektrického vybavení mohou prová-
dět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru
Čištění a údržba
Před jakýmkoli nastavením, údržbou nebo opra-
vou vytáhněte napájecí kabel.
m Práce, které nejsou popsány v tomto návo-
du k obsluze, přenechte odbornému servisu.
Používejte pouze originální díly. Před jakoukoliv
údržbou nebo čištěním nechte přístroj vychladn-
out. Hrozí nebezpečí popálení!
Před každým použitím přístroje zkontrolujte případné
zjevné vady, jako jsou uvolněné, opotřebované nebo
poškozené součásti, a také správné usazení šroubů
nebo jiných součástí. Poškozené díly vyměňte.
