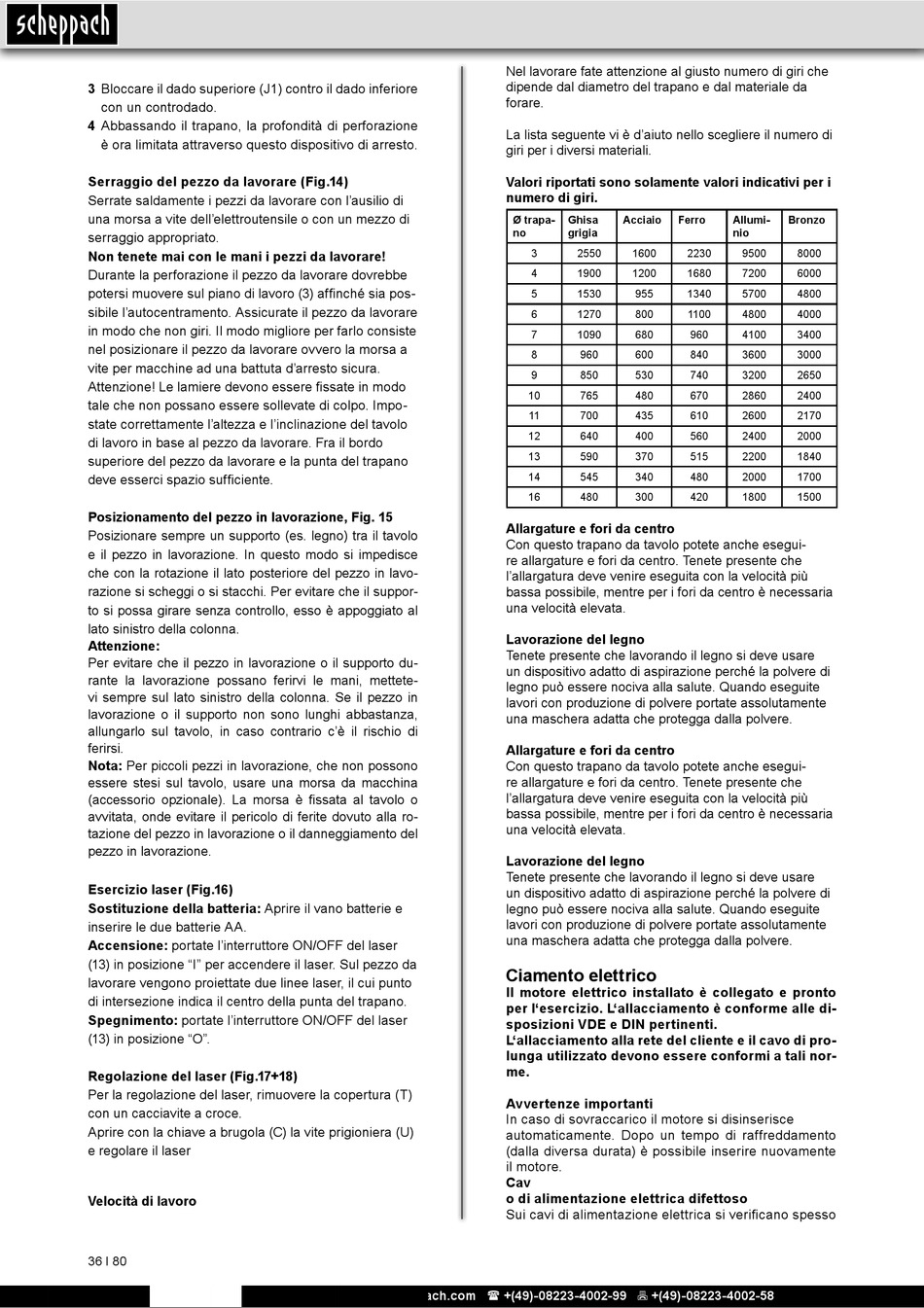

3 Bloccare il dado superiore (J1) contro il dado inferiore
con un controdado.
4 Abbassando il trapano, la profondità di perforazione
è ora limitata attraverso questo dispositivo di arresto.
Serraggio del pezzo da lavorare (Fig.14)
Serrate saldamente i pezzi da lavorare con l'ausilio di
una morsa a vite dell'elettroutensile o con un mezzo di
serraggio appropriato.
Non tenete mai con le mani i pezzi da lavorare!
Durante la perforazione il pezzo da lavorare dovrebbe
potersi muovere sul piano di lavoro (3) affinché sia pos-
sibile l'autocentramento. Assicurate il pezzo da lavorare
in modo che non giri. Il modo migliore per farlo consiste
nel posizionare il pezzo da lavorare ovvero la morsa a
vite per macchine ad una battuta d'arresto sicura.
Attenzione! Le lamiere devono essere fissate in modo
tale che non possano essere sollevate di colpo. Impo-
state correttamente l'altezza e l'inclinazione del tavolo
di lavoro in base al pezzo da lavorare. Fra il bordo
superiore del pezzo da lavorare e la punta del trapano
deve esserci spazio sufficiente.
Posizionamento del pezzo in lavorazione, Fig. 15
Posizionare sempre un supporto (es. legno) tra il tavolo
e il pezzo in lavorazione. In questo modo si impedisce
che con la rotazione il lato posteriore del pezzo in lavo-
razione si scheggi o si stacchi. Per evitare che il suppor-
to si possa girare senza controllo, esso è appoggiato al
lato sinistro della colonna.
Attenzione:
Per evitare che il pezzo in lavorazione o il supporto du-
rante la lavorazione possano ferirvi le mani, mettete-
vi sempre sul lato sinistro della colonna. Se il pezzo in
lavorazione o il supporto non sono lunghi abbastanza,
allungarlo sul tavolo, in caso contrario c'è il rischio di
ferirsi.
Nota: Per piccoli pezzi in lavorazione, che non possono
essere stesi sul tavolo, usare una morsa da macchina
(accessorio opzionale). La morsa è fissata al tavolo o
avvitata, onde evitare il pericolo di ferite dovuto alla ro-
tazione del pezzo in lavorazione o il danneggiamento del
pezzo in lavorazione.
Esercizio laser (Fig.16)
Sostituzione della batteria: Aprire il vano batterie e
inserire le due batterie AA.
Accensione: portate l'interruttore ON/OFF del laser
(13) in posizione "I" per accendere il laser. Sul pezzo da
lavorare vengono proiettate due linee laser, il cui punto
di intersezione indica il centro della punta del trapano.
Spegnimento: portate l'interruttore ON/OFF del laser
(13) in posizione "O".
Regolazione del laser (Fig.17+18)
Per la regolazione del laser, rimuovere la copertura (T)
con un cacciavite a croce.
Aprire con la chiave a brugola (C) la vite prigioniera (U)
e regolare il laser
Velocità di lavoro
36 І 80
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Nel lavorare fate attenzione al giusto numero di giri che
dipende dal diametro del trapano e dal materiale da
forare.
La lista seguente vi è d'aiuto nello scegliere il numero di
giri per i diversi materiali.
Valori riportati sono solamente valori indicativi per i
numero di giri.
Ø trapa- Ghisa Acciaio Ferro
no grigia
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Allargature e fori da centro
Con questo trapano da tavolo potete anche esegui-
re allargature e fori da centro. Tenete presente che
l'allargatura deve venire eseguita con la velocità più
bassa possibile, mentre per i fori da centro è necessaria
una velocità elevata.
Lavorazione del legno
Tenete presente che lavorando il legno si deve usare
un dispositivo adatto di aspirazione perché la polvere di
legno può essere nociva alla salute. Quando eseguite
lavori con produzione di polvere portate assolutamente
una maschera adatta che protegga dalla polvere.
Allargature e fori da centro
Con questo trapano da tavolo potete anche esegui-
re allargature e fori da centro. Tenete presente che
l'allargatura deve venire eseguita con la velocità più
bassa possibile, mentre per i fori da centro è necessaria
una velocità elevata.
Lavorazione del legno
Tenete presente che lavorando il legno si deve usare
un dispositivo adatto di aspirazione perché la polvere di
legno può essere nociva alla salute. Quando eseguite
lavori con produzione di polvere portate assolutamente
una maschera adatta che protegga dalla polvere.

Ciamento elettrico

Il motore elettrico installato è collegato e pronto
per l'esercizio. L'allacciamento è conforme alle di-
sposizioni VDE e DIN pertinenti.
L'allacciamento alla rete del cliente e il cavo di pro-
lunga utilizzato devono essere conformi a tali nor-
me.

Avvertenze importanti

In caso di sovraccarico il motore si disinserisce
automaticamente. Dopo un tempo di raffreddamento
(dalla diversa durata) è possibile inserire nuovamente
il motore.
Cav
o di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spesso
Allumi- Bronzo
nio
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
