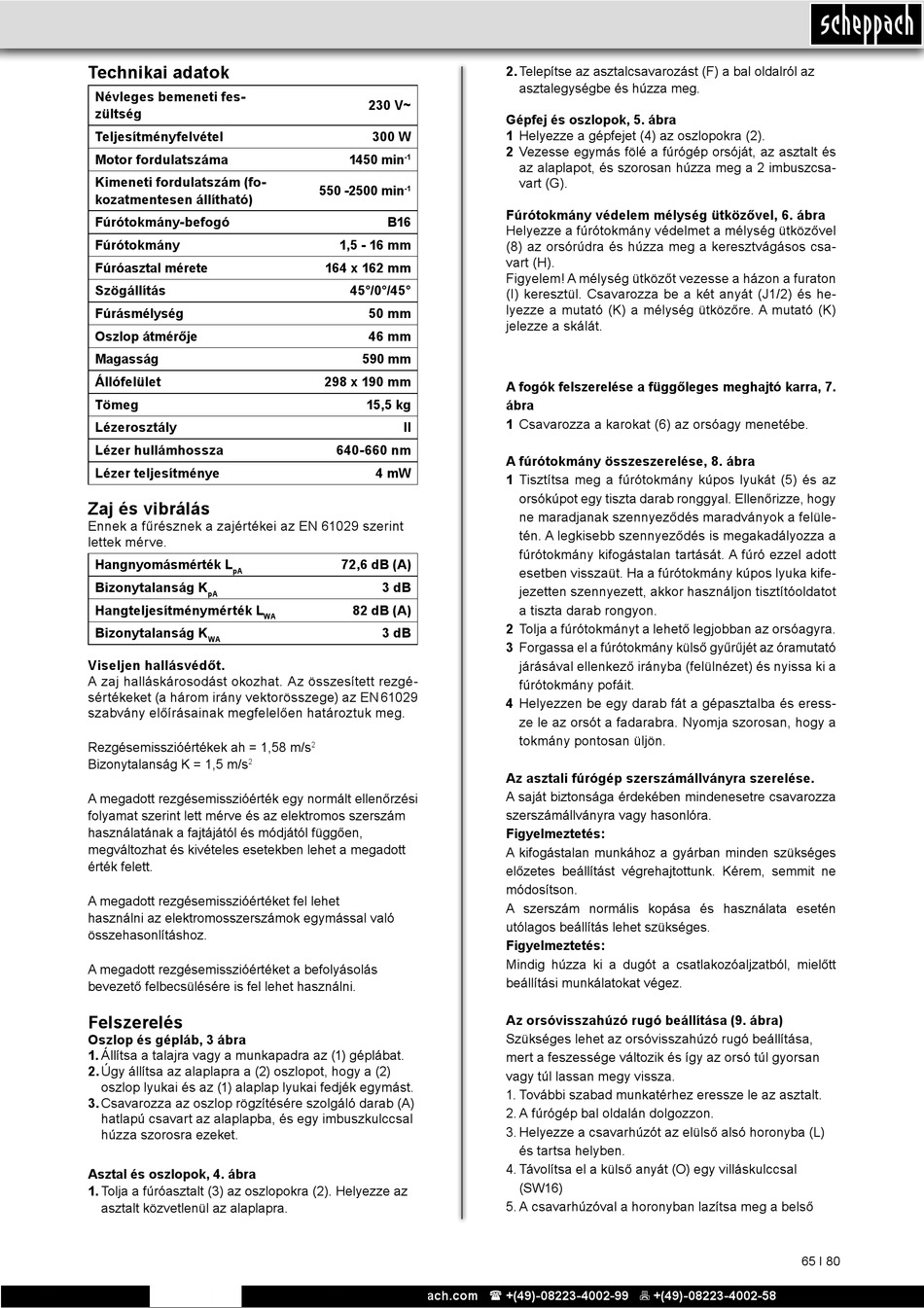

Technikai adatok

Névleges bemeneti fes-
zültség
Teljesítményfelvétel
Motor fordulatszáma
Kimeneti fordulatszám (fo-
kozatmentesen állítható)
Fúrótokmány-befogó
Fúrótokmány
Fúróasztal mérete
Szögállítás
Fúrásmélység
Oszlop átmérője
Magasság
Állófelület
Tömeg
Lézerosztály
Lézer hullámhossza
Lézer teljesítménye
Zaj és vibrálás
Ennek a fűrésznek a zajértékei az EN 61029 szerint
lettek mérve.
Hangnyomásmérték L
pA
Bizonytalanság K
pA
Hangteljesítménymérték L
Bizonytalanság K
WA
Viseljen hallásvédőt.
A zaj halláskárosodást okozhat. Az összesített rezgé-
sértékeket (a három irány vektorösszege) az EN 61029
szabvány előírásainak megfelelően határoztuk meg.
Rezgésemisszióértékek ah = 1,58 m/s
Bizonytalanság K = 1,5 m/s
2
A megadott rezgésemisszióérték egy normált ellenőrzési
folyamat szerint lett mérve és az elektromos szerszám
használatának a fajtájától és módjától függően,
megváltozhat és kivételes esetekben lehet a megadott
érték felett.
A megadott rezgésemisszióértéket fel lehet
használni az elektromosszerszámok egymással való
összehasonlításhoz.
A megadott rezgésemisszióértéket a befolyásolás
bevezető felbecsülésére is fel lehet használni.
Felszerelés
Oszlop és gépláb, 3 ábra
1. Állítsa a talajra vagy a munkapadra az (1) géplábat.
2. Úgy állítsa az alaplapra a (2) oszlopot, hogy a (2)
oszlop lyukai és az (1) alaplap lyukai fedjék egymást.
3. Csavarozza az oszlop rögzítésére szolgáló darab (A)
hatlapú csavart az alaplapba, és egy imbuszkulccsal
húzza szorosra ezeket.
Asztal és oszlopok, 4. ábra
1. Tolja a fúróasztalt (3) az oszlopokra (2). Helyezze az
asztalt közvetlenül az alaplapra.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
230 V~
300 W
1450 min
-1
550 -2500 min
-1
B16
1,5 - 16 mm
164 x 162 mm
45°/0°/45°
50 mm
46 mm
590 mm
298 x 190 mm
15,5 kg
II
640-660 nm
4 mW
72,6 dB (A)
3 dB
82 dB (A)
WA
3 dB
2
2. Telepítse az asztalcsavarozást (F) a bal oldalról az
asztalegységbe és húzza meg.
Gépfej és oszlopok, 5. ábra
1 Helyezze a gépfejet (4) az oszlopokra (2).
2 Vezesse egymás fölé a fúrógép orsóját, az asztalt és
az alaplapot, és szorosan húzza meg a 2 imbuszcsa-
vart (G).
Fúrótokmány védelem mélység ütközővel, 6. ábra
Helyezze a fúrótokmány védelmet a mélység ütközővel
(8) az orsórúdra és húzza meg a keresztvágásos csa-
vart (H).
Figyelem! A mélység ütközőt vezesse a házon a furaton
(I) keresztül. Csavarozza be a két anyát (J1/2) és he-
lyezze a mutató (K) a mélység ütközőre. A mutató (K)
jelezze a skálát.
A fogók felszerelése a függőleges meghajtó karra, 7.
ábra
1 Csavarozza a karokat (6) az orsóagy menetébe.
A fúrótokmány összeszerelése, 8. ábra
1 Tisztítsa meg a fúrótokmány kúpos lyukát (5) és az
orsókúpot egy tiszta darab ronggyal. Ellenőrizze, hogy
ne maradjanak szennyeződés maradványok a felüle-
tén. A legkisebb szennyeződés is megakadályozza a
fúrótokmány kifogástalan tartását. A fúró ezzel adott
esetben visszaüt. Ha a fúrótokmány kúpos lyuka kife-
jezetten szennyezett, akkor használjon tisztítóoldatot
a tiszta darab rongyon.
2 Tolja a fúrótokmányt a lehető legjobban az orsóagyra.
3 Forgassa el a fúrótokmány külső gyűrűjét az óramutató
járásával ellenkező irányba (felülnézet) és nyissa ki a
fúrótokmány pofáit.
4 Helyezzen be egy darab fát a gépasztalba és eress-
ze le az orsót a fadarabra. Nyomja szorosan, hogy a
tokmány pontosan üljön.
Az asztali fúrógép szerszámállványra szerelése.
A saját biztonsága érdekében mindenesetre csavarozza
szerszámállványra vagy hasonlóra.
Figyelmeztetés:
A kifogástalan munkához a gyárban minden szükséges
előzetes beállítást végrehajtottunk. Kérem, semmit ne
módosítson.
A szerszám normális kopása és használata esetén
utólagos beállítás lehet szükséges.
Figyelmeztetés:
Mindig húzza ki a dugót a csatlakozóaljzatból, mielőtt
beállítási munkálatokat végez.
Az orsóvisszahúzó rugó beállítása (9. ábra)
Szükséges lehet az orsóvisszahúzó rugó beállítása,
mert a feszessége változik és így az orsó túl gyorsan
vagy túl lassan megy vissza.
1. További szabad munkatérhez eressze le az asztalt.
2. A fúrógép bal oldalán dolgozzon.
3. Helyezze a csavarhúzót az elülső alsó horonyba (L)
és tartsa helyben.
4. Távolítsa el a külső anyát (O) egy villáskulccsal
(SW16)
5. A csavarhúzóval a horonyban lazítsa meg a belső
