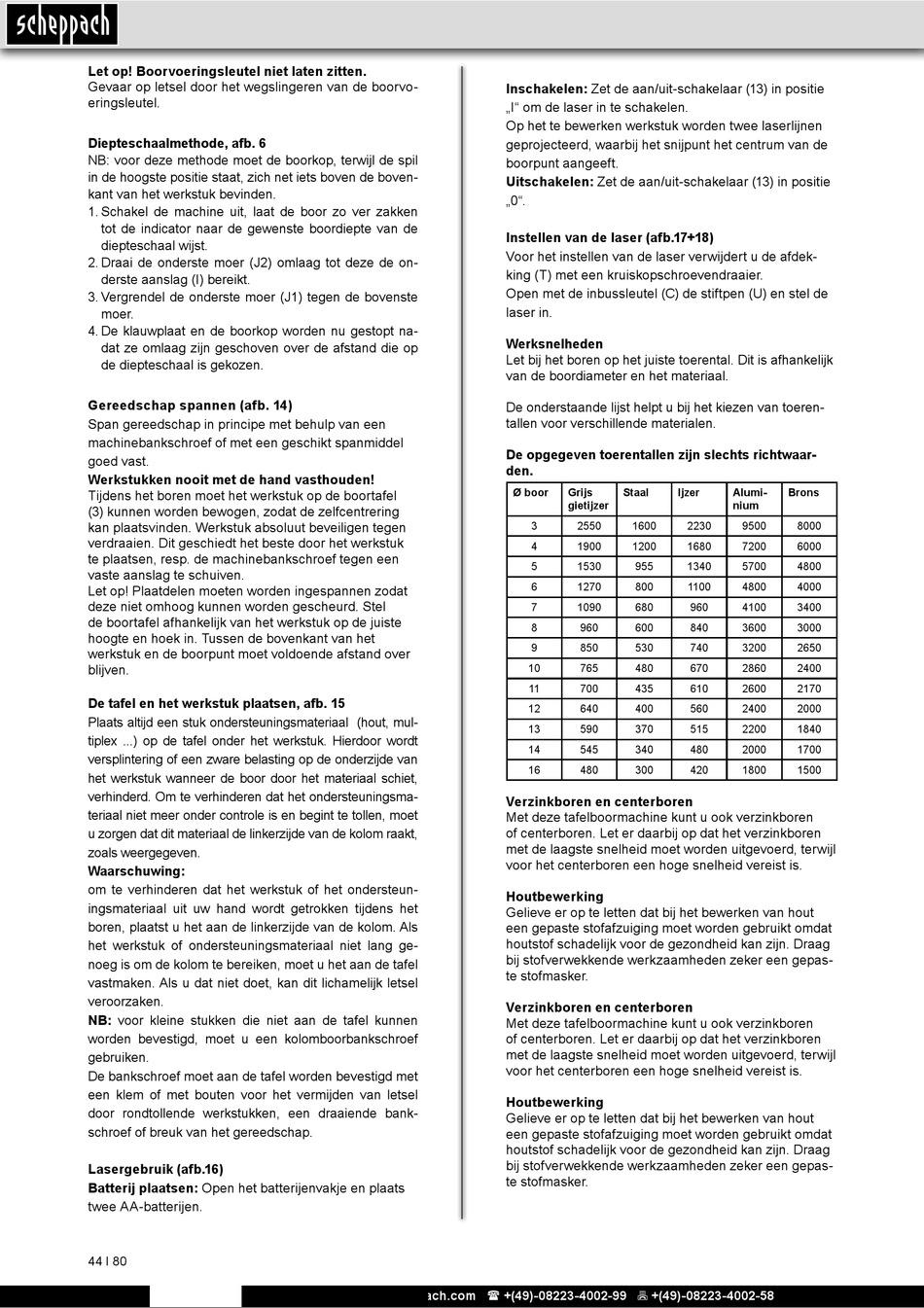

Scheppach 5906808901 Originalbetriebsanleitung Seite 44

Let op! Boorvoeringsleutel niet laten zitten.
Gevaar op letsel door het wegslingeren van de boorvo-
eringsleutel.
Diepteschaalmethode, afb. 6
NB: voor deze methode moet de boorkop, terwijl de spil
in de hoogste positie staat, zich net iets boven de boven-
kant van het werkstuk bevinden.
1. Schakel de machine uit, laat de boor zo ver zakken
tot de indicator naar de gewenste boordiepte van de
diepteschaal wijst.
2. Draai de onderste moer (J2) omlaag tot deze de on-
derste aanslag (I) bereikt.
3. Vergrendel de onderste moer (J1) tegen de bovenste
moer.
4. De klauwplaat en de boorkop worden nu gestopt na-
dat ze omlaag zijn geschoven over de afstand die op
de diepteschaal is gekozen.
Gereedschap spannen (afb. 14)
Span gereedschap in principe met behulp van een
machinebankschroef of met een geschikt spanmiddel
goed vast.
Werkstukken nooit met de hand vasthouden!
Tijdens het boren moet het werkstuk op de boortafel
(3) kunnen worden bewogen, zodat de zelfcentrering
kan plaatsvinden. Werkstuk absoluut beveiligen tegen
verdraaien. Dit geschiedt het beste door het werkstuk
te plaatsen, resp. de machinebankschroef tegen een
vaste aanslag te schuiven.
Let op! Plaatdelen moeten worden ingespannen zodat
deze niet omhoog kunnen worden gescheurd. Stel
de boortafel afhankelijk van het werkstuk op de juiste
hoogte en hoek in. Tussen de bovenkant van het
werkstuk en de boorpunt moet voldoende afstand over
blijven.
De tafel en het werkstuk plaatsen, afb. 15
Plaats altijd een stuk ondersteuningsmateriaal (hout, mul-
tiplex ...) op de tafel onder het werkstuk. Hierdoor wordt
versplintering of een zware belasting op de onderzijde van
het werkstuk wanneer de boor door het materiaal schiet,
verhinderd. Om te verhinderen dat het ondersteuningsma-
teriaal niet meer onder controle is en begint te tollen, moet
u zorgen dat dit materiaal de linkerzijde van de kolom raakt,
zoals weergegeven.
Waarschuwing:
om te verhinderen dat het werkstuk of het ondersteun-
ingsmateriaal uit uw hand wordt getrokken tijdens het
boren, plaatst u het aan de linkerzijde van de kolom. Als
het werkstuk of ondersteuningsmateriaal niet lang ge-
noeg is om de kolom te bereiken, moet u het aan de tafel
vastmaken. Als u dat niet doet, kan dit lichamelijk letsel
veroorzaken.
NB: voor kleine stukken die niet aan de tafel kunnen
worden bevestigd, moet u een kolomboorbankschroef
gebruiken.
De bankschroef moet aan de tafel worden bevestigd met
een klem of met bouten voor het vermijden van letsel
door rondtollende werkstukken, een draaiende bank-
schroef of breuk van het gereedschap.
Lasergebruik (afb.16)
Batterij plaatsen: Open het batterijenvakje en plaats
twee AA-batterijen.
44 І 80
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Inschakelen: Zet de aan/uit-schakelaar (13) in positie
„I" om de laser in te schakelen.
Op het te bewerken werkstuk worden twee laserlijnen
geprojecteerd, waarbij het snijpunt het centrum van de
boorpunt aangeeft.
Uitschakelen: Zet de aan/uit-schakelaar (13) in positie
„0".
Instellen van de laser (afb.17+18)
Voor het instellen van de laser verwijdert u de afdek-
king (T) met een kruiskopschroevendraaier.
Open met de inbussleutel (C) de stiftpen (U) en stel de
laser in.
Werksnelheden
Let bij het boren op het juiste toerental. Dit is afhankelijk
van de boordiameter en het materiaal.
De onderstaande lijst helpt u bij het kiezen van toeren-
tallen voor verschillende materialen.
De opgegeven toerentallen zijn slechts richtwaar-
den.
Ø boor Grijs Staal Ijzer
gietijzer
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Verzinkboren en centerboren
Met deze tafelboormachine kunt u ook verzinkboren
of centerboren. Let er daarbij op dat het verzinkboren
met de laagste snelheid moet worden uitgevoerd, terwijl
voor het centerboren een hoge snelheid vereist is.
Houtbewerking
Gelieve er op te letten dat bij het bewerken van hout
een gepaste stofafzuiging moet worden gebruikt omdat
houtstof schadelijk voor de gezondheid kan zijn. Draag
bij stofverwekkende werkzaamheden zeker een gepas-
te stofmasker.
Verzinkboren en centerboren
Met deze tafelboormachine kunt u ook verzinkboren
of centerboren. Let er daarbij op dat het verzinkboren
met de laagste snelheid moet worden uitgevoerd, terwijl
voor het centerboren een hoge snelheid vereist is.
Houtbewerking
Gelieve er op te letten dat bij het bewerken van hout
een gepaste stofafzuiging moet worden gebruikt omdat
houtstof schadelijk voor de gezondheid kan zijn. Draag
bij stofverwekkende werkzaamheden zeker een gepas-
te stofmasker.
Alumi- Brons
nium
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
