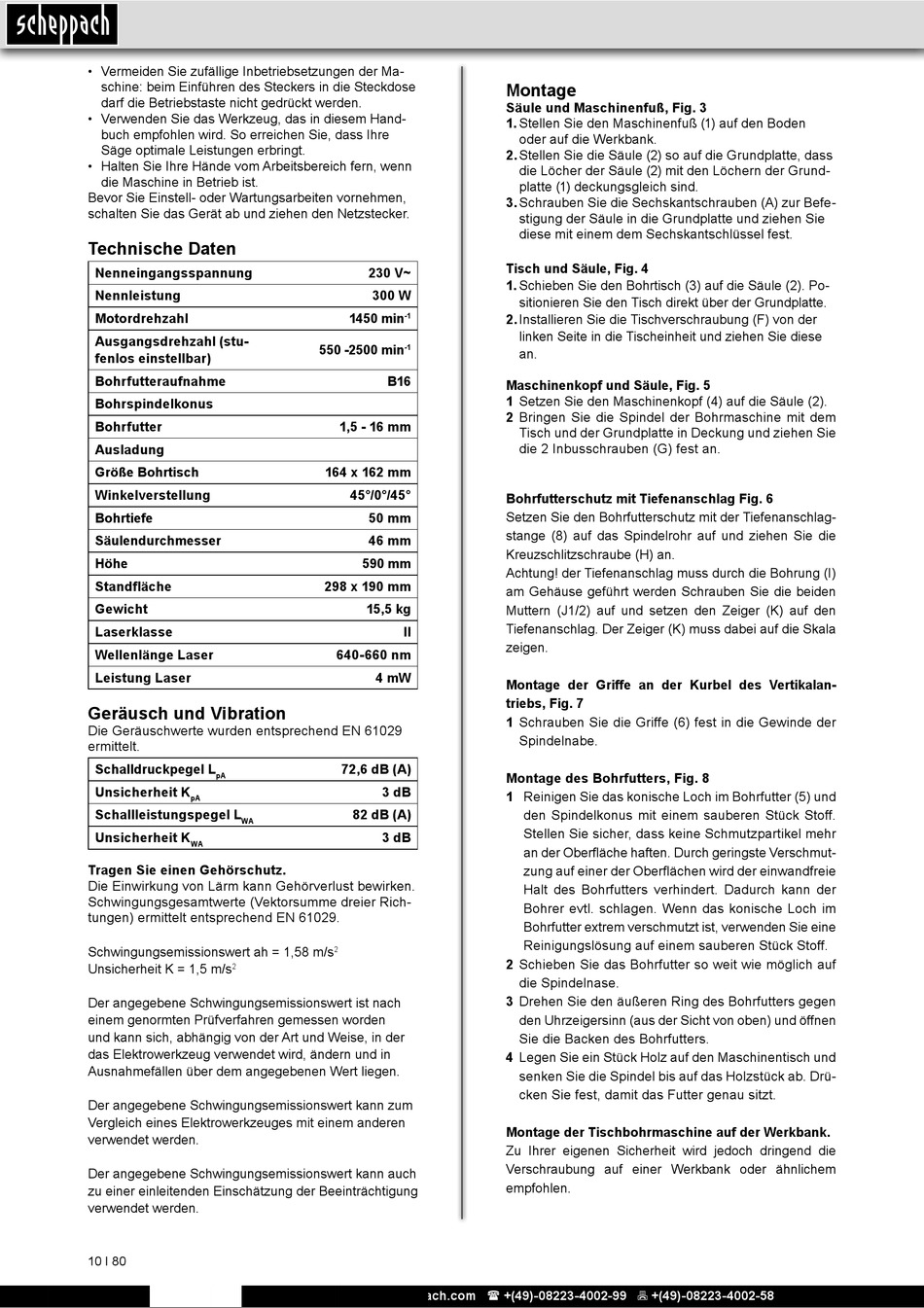

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma-
schine: beim Einführen des Steckers in die Steckdose
darf die Betriebstaste nicht gedrückt werden.
• Verwenden Sie das Werkzeug, das in diesem Hand-
buch empfohlen wird. So erreichen Sie, dass Ihre
Säge optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn
die Maschine in Betrieb ist.
Bevor Sie Einstell- oder Wartungsarbeiten vornehmen,
schalten Sie das Gerät ab und ziehen den Netzstecker.
Technische Daten
Nenneingangsspannung
Nennleistung
Motordrehzahl
Ausgangsdrehzahl (stu-
fenlos einstellbar)
Bohrfutteraufnahme
Bohrspindelkonus
Bohrfutter
Ausladung
Größe Bohrtisch
Winkelverstellung
Bohrtiefe
Säulendurchmesser
Höhe
Standfläche
Gewicht
Laserklasse
Wellenlänge Laser
Leistung Laser
Geräusch und Vibration
Die Geräuschwerte wurden entsprechend EN 61029
ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier Rich-
tungen) ermittelt entsprechend EN 61029.
Schwingungsemissionswert ah = 1,58 m/s
Unsicherheit K = 1,5 m/s
2
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden
und kann sich, abhängig von der Art und Weise, in der
das Elektrowerkzeug verwendet wird, ändern und in
Ausnahmefällen über dem angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert kann zum
Vergleich eines Elektrowerkzeuges mit einem anderen
verwendet werden.
Der angegebene Schwingungsemissionswert kann auch
zu einer einleitenden Einschätzung der Beeinträchtigung
verwendet werden.
10 І 80
www.scheppach.com service@scheppach.com +(49)-08223-4002-99 +(49)-08223-4002-58
230 V~
300 W
1450 min
-1
550 -2500 min
-1
B16
1,5 - 16 mm
164 x 162 mm
45°/0°/45°
50 mm
46 mm
590 mm
298 x 190 mm
15,5 kg
II
640-660 nm
4 mW
72,6 dB (A)
3 dB
82 dB (A)
3 dB
2
Montage
Säule und Maschinenfuß, Fig. 3
1. Stellen Sie den Maschinenfuß (1) auf den Boden
oder auf die Werkbank.
2. Stellen Sie die Säule (2) so auf die Grundplatte, dass
die Löcher der Säule (2) mit den Löchern der Grund-
platte (1) deckungsgleich sind.
3. Schrauben Sie die Sechskantschrauben (A) zur Befe-
stigung der Säule in die Grundplatte und ziehen Sie
diese mit einem dem Sechskantschlüssel fest.
Tisch und Säule, Fig. 4
1. Schieben Sie den Bohrtisch (3) auf die Säule (2). Po-
sitionieren Sie den Tisch direkt über der Grundplatte.
2. Installieren Sie die Tischverschraubung (F) von der
linken Seite in die Tischeinheit und ziehen Sie diese
an.
Maschinenkopf und Säule, Fig. 5
1 Setzen Sie den Maschinenkopf (4) auf die Säule (2).
2 Bringen Sie die Spindel der Bohrmaschine mit dem
Tisch und der Grundplatte in Deckung und ziehen Sie
die 2 Inbusschrauben (G) fest an.
Bohrfutterschutz mit Tiefenanschlag Fig. 6
Setzen Sie den Bohrfutterschutz mit der Tiefenanschlag-
stange (8) auf das Spindelrohr auf und ziehen Sie die
Kreuzschlitzschraube (H) an.
Achtung! der Tiefenanschlag muss durch die Bohrung (I)
am Gehäuse geführt werden Schrauben Sie die beiden
Muttern (J1/2) auf und setzen den Zeiger (K) auf den
Tiefenanschlag. Der Zeiger (K) muss dabei auf die Skala
zeigen.
Montage der Griffe an der Kurbel des Vertikalan-
triebs, Fig. 7
1 Schrauben Sie die Griffe (6) fest in die Gewinde der
Spindelnabe.
Montage des Bohrfutters, Fig. 8
1 Reinigen Sie das konische Loch im Bohrfutter (5) und
den Spindelkonus mit einem sauberen Stück Stoff.
Stellen Sie sicher, dass keine Schmutzpartikel mehr
an der Oberfläche haften. Durch geringste Verschmut-
zung auf einer der Oberflächen wird der einwandfreie
Halt des Bohrfutters verhindert. Dadurch kann der
Bohrer evtl. schlagen. Wenn das konische Loch im
Bohrfutter extrem verschmutzt ist, verwenden Sie eine
Reinigungslösung auf einem sauberen Stück Stoff.
2 Schieben Sie das Bohrfutter so weit wie möglich auf
die Spindelnase.
3 Drehen Sie den äußeren Ring des Bohrfutters gegen
den Uhrzeigersinn (aus der Sicht von oben) und öffnen
Sie die Backen des Bohrfutters.
4 Legen Sie ein Stück Holz auf den Maschinentisch und
senken Sie die Spindel bis auf das Holzstück ab. Drü-
cken Sie fest, damit das Futter genau sitzt.
Montage der Tischbohrmaschine auf der Werkbank.
Zu Ihrer eigenen Sicherheit wird jedoch dringend die
Verschraubung auf einer Werkbank oder ähnlichem
empfohlen.
