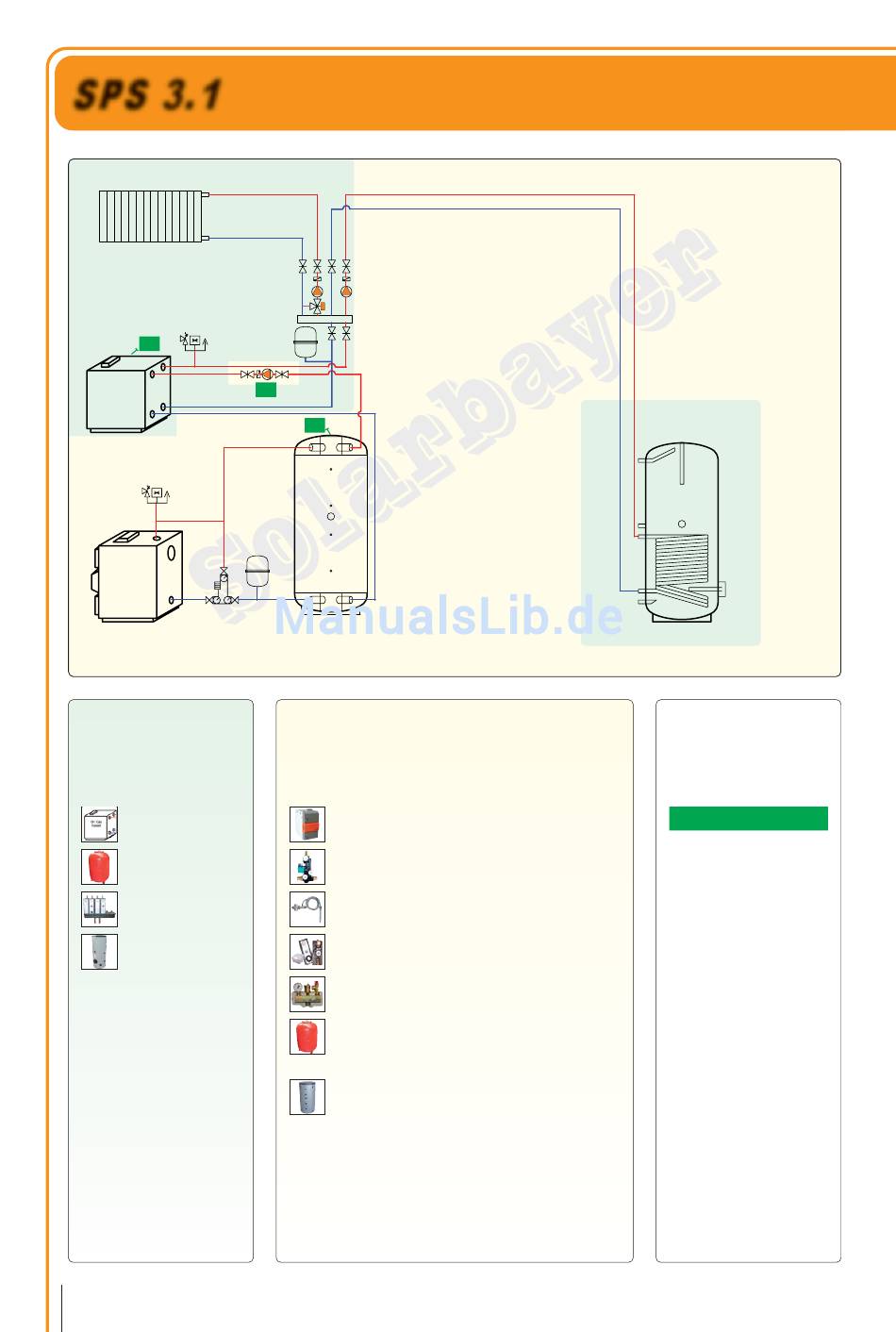

SPS 3.1
F2
Öl-/Gas-
kessel
Solarbayer
Holz-
vergaser
Vorhanden:
Öl-/Gasheizung
Öl-/Gaskessel
Ausdehngefäß
(Heizwasser)
Heizkreisverteilung
Trinkwasserspeicher
8
Schemenhandbuch
A1
F1
Schichtleit-
speicher
Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Erweiterung:
Holzheizung
Holzkessel
Laddomat
Thermische
Ablaufsicherung
Laderegelung
Sicherheitsgruppe
Ausdehngefäß
(Heizwasser)
1 Schichtleit-Pufferspeicher
(ohne Solartauscher)
Trinkwasser-
speicher
Fühlerbelegung:
Laderegelung
F1
Speicherfühler
F2
Kesselfühler
A1
Ladekreispumpe
Die vorhandene Heizungs-
regelung vom Öl-/Gaskessel
bleibt bestehen.
