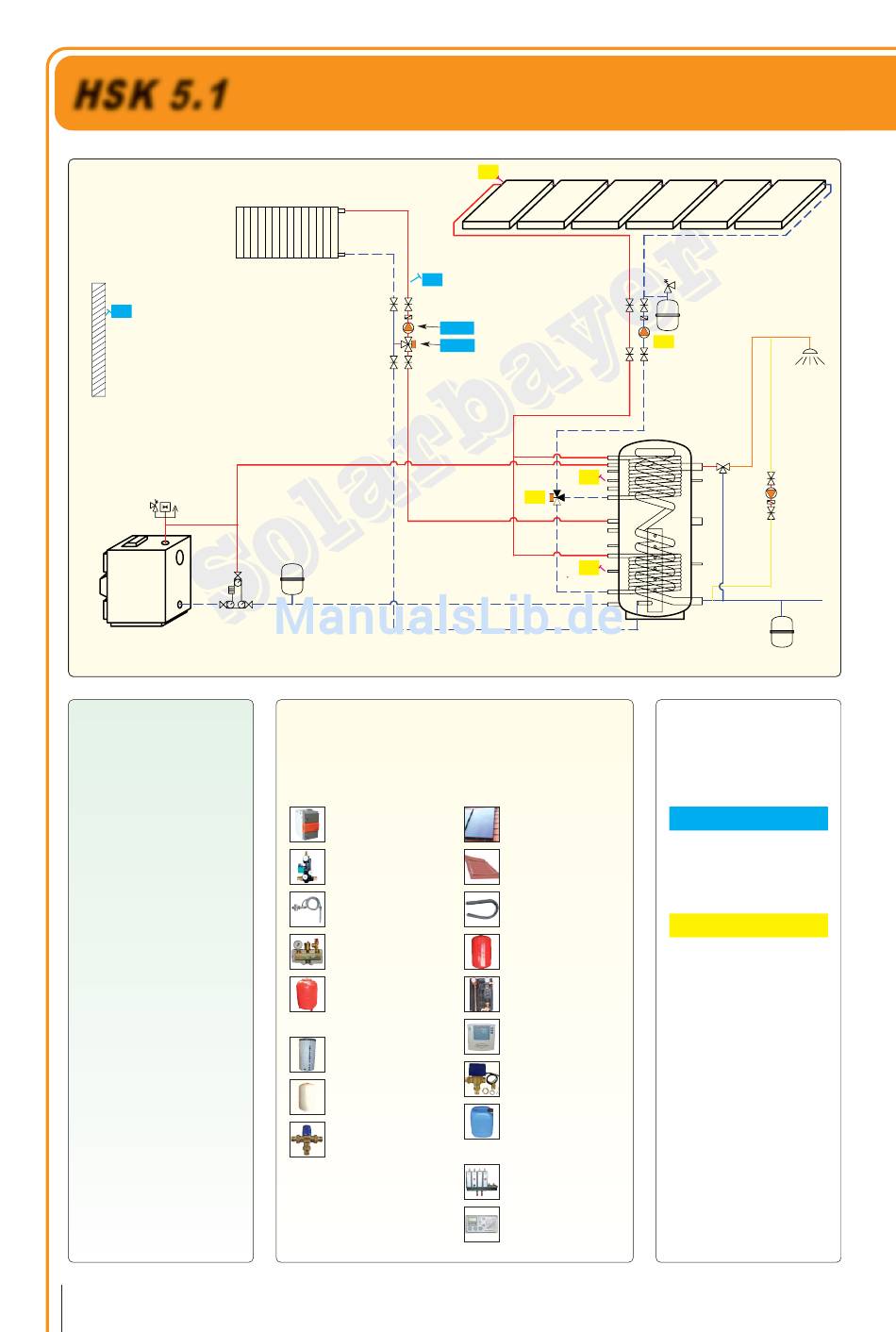

HSK 5.1
AF
Gebäude
Nordseite
Solarbayer
Holz-
vergaser
Vorhanden:
22
Schemenhandbuch
Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Neuanlage:
Holzheizung
Solaranlage (mit Heizungsunterstützung)
Holzkessel
Laddomat
Thermische
Ablaufsicherung
Sicherheitsgruppe
Ausdehngefäß
(Heizwasser)
1 HSK
Hygienespeicher
Ausdehngefäß
(Sanitär)
Thermostatischer
Trinkwassermischer
T1
VF
UWP
M1
T2
R2
T3
Kollektoren
Aufdachmontagesystem
Kollektorverbinder
Ausdehngefäß
Solar
Solarstation
Solarregler
SR2
Umschaltventil
Solarflüssigkeit
Heizkreisverteilung
Der Heizungsregler D1
wird zusätzlich benötigt
R1
HSK
Fühlerbelegung:
Heizungsregler D1
VF
Vorlauffühler
AF
Außenfühler
UWP
Umwälzpumpe
M1
Mischer 1
Solarregler SR2
T1
Kollektorfühler
T2
Speicherfühler oben
T3
Speicherfühler unten
R1
Solarkreispumpe
R2
3-Wege-Umschaltventil
