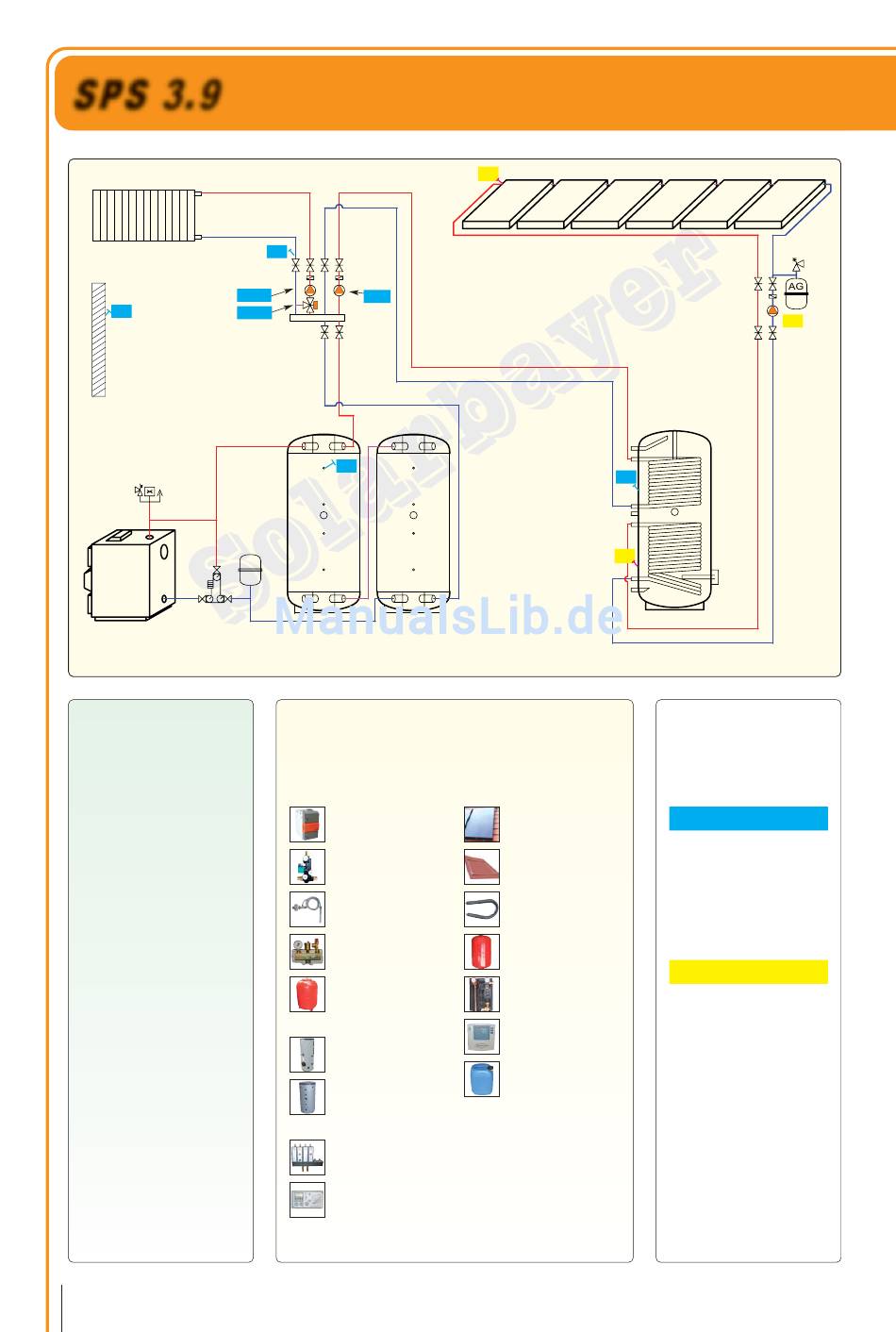

SPS 3.9
AF
Gebäude
Nordseite
Solarbayer
Holz-
vergaser
Vorhanden:
16
Schemenhandbuch
VF
UWP
BLP
M1
KF
Schichtleit-
Schichtleit-
speicher
speicher
Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Neuanlage:
Holzheizung
Solaranlage (ohne Heizungsunterstützung)
Holzkessel
Laddomat
Thermische
Ablaufsicherung
Sicherheitsgruppe
Ausdehngefäß
(Heizwasser)
1 Solar-
Trinkwasserspeicher
2 Schichtleit-Pufferspeicher
(ohne Solartauscher)
Heizkreisverteilung
Der Heizungsregler D1
wird zusätzlich benötigt
T1
BF
T2
Solarspeicher
Kollektoren
Aufdachmontagesystem
Kollektorverbinder
Ausdehngefäß
Solar
Solarstation
Solarregler
SR1
Solarflüssigkeit
R1
Fühlerbelegung:
Heizungsregler D1
KF
Kesselfühler
BF
Boilerfühler
VF
Vorlauffühler
AF
Außenfühler
UWP
Umwälzpumpe
BLP
Boilerladepumpe
M1
Mischer 1
Solarregler SR1
T1
Kollektorfühler
T2
Speicherfühler
R1
Solarkreispumpe
