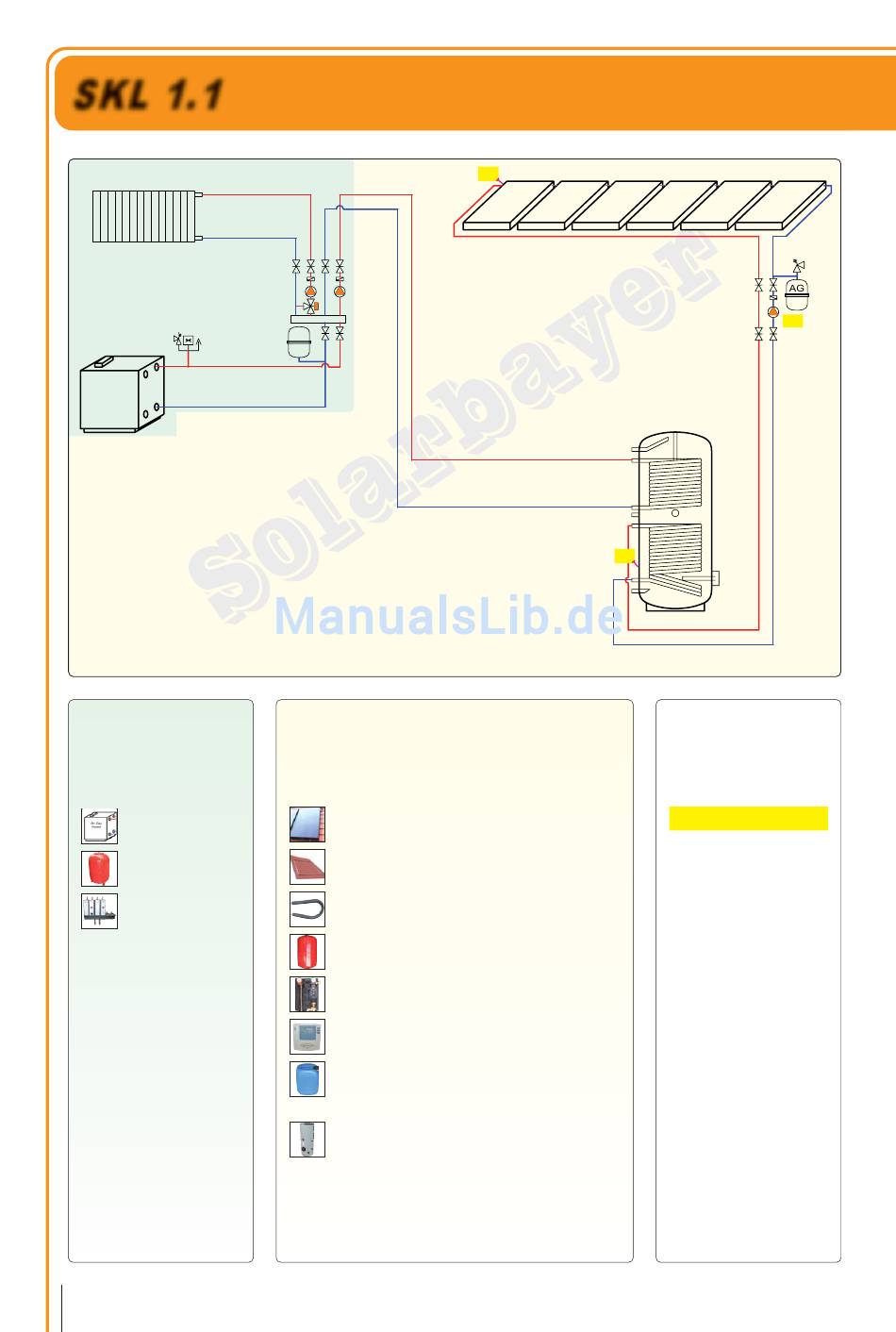

SKL 1.1
Öl-/Gas-
Kessel
Vorhanden:
Öl-/Gasheizung
Öl-/Gaskessel
Ausdehngefäß
(Heizwasser)
Heizkreisverteilung
4
Schemenhandbuch
Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Erweiterung:
Solaranlage (ohne Heizungsunterstützung)
Kollektoren
Aufdachmontagesystem
Kollektorverbinder
Ausdehngefäß
Solar
Solarstation
Solarregler
SR1
Solarflüssigkeit
1 Solar-Trinkwasserspeicher
T1
T2
Solarspeicher
R1
Fühlerbelegung:
Solarregler SR1
T1
Kollektorfühler
T2
Speicherfühler
R1
Solarkreispumpe
Die vorhandene Heizungs-
regelung vom Öl-/Gaskessel
bleibt bestehen.
