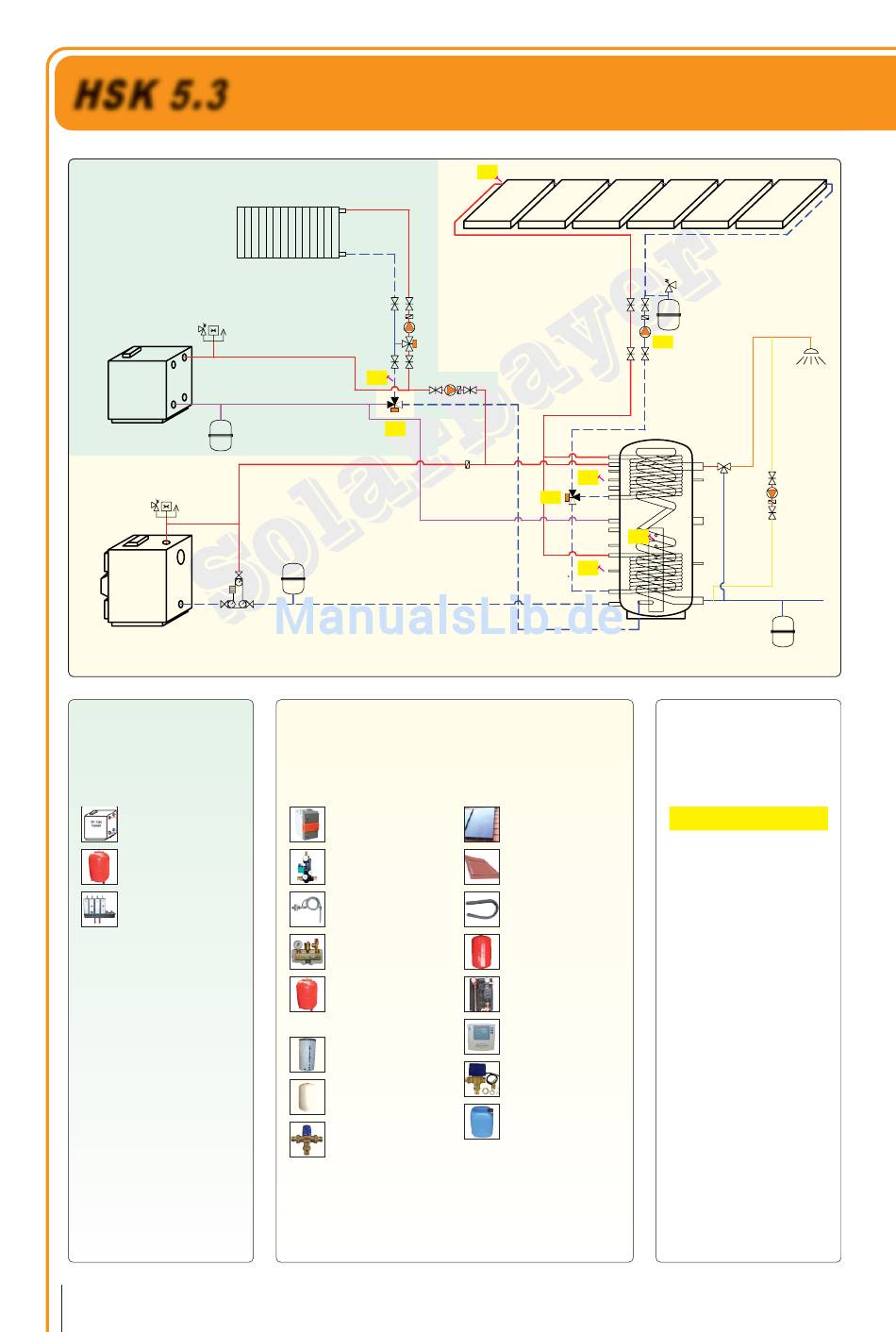

HSK 5.3
Öl-/Gas-
Kessel
Solarbayer
Holz-
vergaser
Vorhanden:
Öl-/Gasheizung
Öl-/Gaskessel
Ausdehngefäß
(Heizwasser)
Heizkreisverteilung
24
Schemenhandbuch
T5
R3
Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Erweiterung:
Holzheizung
Solaranlage (mit Heizungsunterstützung)
Holzkessel
Laddomat
Thermische
Ablaufsicherung
Sicherheitsgruppe
Ausdehngefäß
(Heizwasser)
1 HSK
Hygienespeicher
Ausdehngefäß
(Sanitär)
Thermostatischer
Trinkwassermischer
T1
T2
R2
T4
T3
HSK
Kollektoren
Aufdachmontagesystem
Kollektorverbinder
Ausdehngefäß
Solar
Solarstation
Solarregler
SR2
2 Umschaltventile
Solarflüssigkeit
R1
Fühlerbelegung:
Solarregler SR2
T1
Kollektorfühler
T2
Speicherfühler oben
T3
Speicherfühler unten
T4
Speicherfühler
Rücklaufanhebung
T5
Rücklauffühler
Rücklaufanhebung
R1
Solarkreispumpe
R2
Umschaltventil Solar
R3
Umschaltventil
Rücklaufanhebung
Die vorhandene Heizungs-
regelung vom Öl-/Gaskessel
bleibt bestehen.
