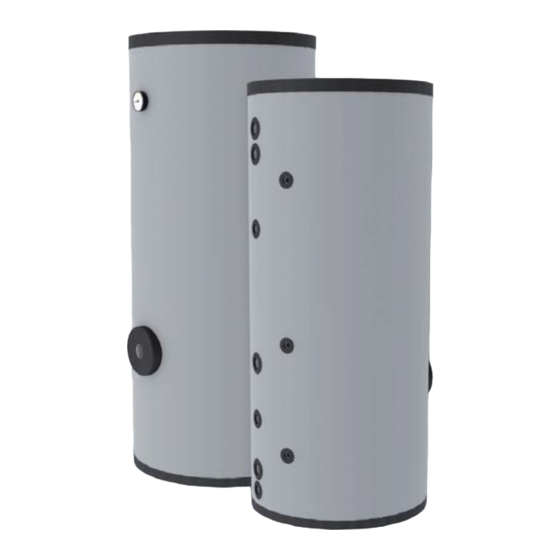

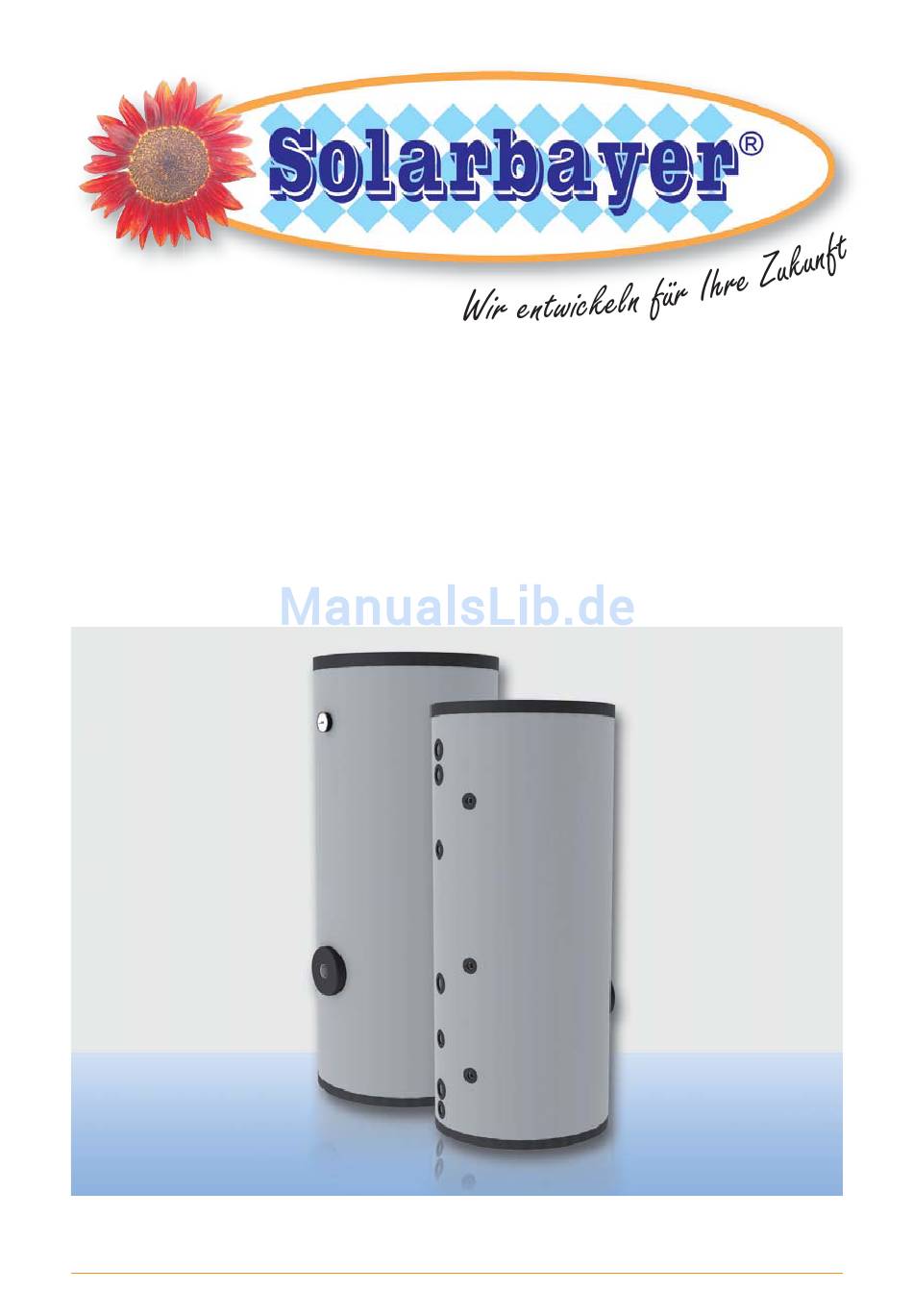

- Seite 1 P R O D U K T I N F O R M A T I O N Wärmepumpen‐Solarspeicher WP Doppeltes Wärmetauscherregister und Speicherdoppelboden Technische Beschreibung Solarbayer GmbH © Solarbayer GmbH (4511)
-
Seite 2: Inhaltsverzeichnis
Abbildungen und Zeichnungen in dieser Produk nforma on dienen lediglich der Informa on und ersetzen nicht die fachtechnische Planung. Aufgrund technischer Änderungen, Satz‐ und Druckfehler kann keine Ha ung für die inhaltliche Rich gkeit übernommen werden. Solarbayer GmbH © Solarbayer GmbH (4511) -
Seite 3: Sicherheitshinweise / Vorschri En
²Vor Montagebeginn ist zu prüfen, ob die Trinkwasserinstalla on, inbesonders der Anschluss an das öffentliche Trinkwassernetz den Anforderungen der DIN 1988 entspricht und ob die im Teil 8 vorgeschriebenen Wartungen durchgeführt wurden. Die Funk onsfähigkeit sicherheitsrelevanter Baugruppen (z.B. Druckminderer) ist in jedem Fall zu prüfen. Solarbayer GmbH © Solarbayer GmbH (4511) -
Seite 4: Kurzbeschreibung
Anschlussmöglichkeit eines passenden Elektroheizstabes Korrosionsschutz Der Brauchwasserbehälter ist bei allen Wasserverhältnissen und in jedem Leitungsnetz einsetzbar. Korrosionsschutz durch Zweischichtemaillierung der Behälterinnenwand nach DIN 4753 Teil 3. Zusätzlicher Korrosionsschutz durch zwei Magnesium‐Opferanoden nach DIN 4753 Teil 6. Solarbayer GmbH © Solarbayer GmbH (4511) -
Seite 5: Beschreibung Der Anschlüsse
Produk nforma on Wärmepumpenspeicher WP Beschreibung der Anschlüsse Solarbayer GmbH © Solarbayer GmbH (4511) -
Seite 6: Technische Daten
Max. Betriebsdruck Solarwärmetauscher Max. Betriebstemperatur Solarwärmetauscher °C Empfohlene Mindestkollektorfläche m² Wärmetechnische Daten Wärmeverlustrate im S llstand gemäß DIN EN 12976 oder DIN ENV 12977‐3 1,83 2,06 Bereitscha swärmeverluste ΔT 45°C gemäß DIN 4753‐8 kWh/d 1,98 2,22 Solarbayer GmbH © Solarbayer GmbH (4511) -
Seite 7: Technische Daten, Vermaßung
1“ IG 1190 Boilerfühler BF 2 (Op on 2) ½“ IG Heizungsrücklauf 1¼“ IG Reinigungsflansch mit Elektroheizstabanschluss 1½“ IG Solarvorlauf 1“ IG [10] Solarfühler ½“ IG [11] Kaltwasser 1¼“ IG [12] Solarrücklauf 1“ IG [13] Solarbayer GmbH © Solarbayer GmbH (4511) -
Seite 8: Installa On / Allgemeine Informa Onen
In der Nähe der Ausblaseleitung des Sicherheitsven ls, zweckmäßig am Sicherheitsven l selbst, ist ein Hinweisschild an‐ zubringen mit der Aufschri : „Während der Beheizung tri aus Sicherheitsgründen Wasser aus der Ausblaseleitung aus! Nicht verschließen!” Solarbayer GmbH © Solarbayer GmbH (4511) - Seite 9 E‐Heizstäbe müssen mit Isoliertrennung ausgesta et sein. Nur mit Isoliertrennung ist der Korrosionsschutz gewährleistet. Elektrozusatzheizung mit Isoliertrennung und eingebautem Speichertemperaturregler und Sicherheitstemperaturbegren‐ zer sind op onal bei Solarbayer erhältlich. Werden Elektroheizstäbe ohne Isoliertrennung eingesetzt, erlischt die Gewährleistung des Speichers. Inbetriebnahme Nicht benö...
-
Seite 10: Anschlussbeispiel
Produk nforma on Wärmepumpenspeicher WP Anschlussbeispiel Anschlussbeispiel der WW‐Zirkula on mit Trinkwasserspeicher bei hohen Speicher‐ temperaturen durch Au eizung mit Solar‐ anlagen und Holz‐ kesssel. Kaltwasseranschluss nach DIN 1988 Solarbayer GmbH © Solarbayer GmbH (4511) -
Seite 11: Isolierung
• Schwerkra bremse prüfen/mon eren im Solar‐/Heizungs‐/Zirkula onskreis Ungewollte Speicher‐ Rohrleitung unzureichend isoliert • Rohrleitungen/Speicheranschlüsse dämmen auskühlung Speicher unzureichend isoliert • Solarbayer‐Speicherisolierung mon eren • Temperatur am Sicherheitstemperaturbe‐ Sicherheitstemperaturbegrenzer grenzer (thermosta scher Trinkwassermi‐ zu niedrig eingestellt scher) erhöhen Trinkwassertempera‐ • Speicherfühler rich g posi onieren... - Seite 12 Telefax +49(0)8421/93598‐29 info@solarbayer.de Solartechnik www.solarbayer.de Dieses Handbuch und die abgebildeten Fotos und Grafiken unterliegen dem Copyright der SOLARBAYER GmbH. Technische Änderungen und Irrtümer vorbehalten. Gül g ist die jeweils aktuelle Fassung dieser Montageanleitung auf unserer Homepage www.solarbayer.de Solarbayer GmbH © Solarbayer GmbH (4511)
