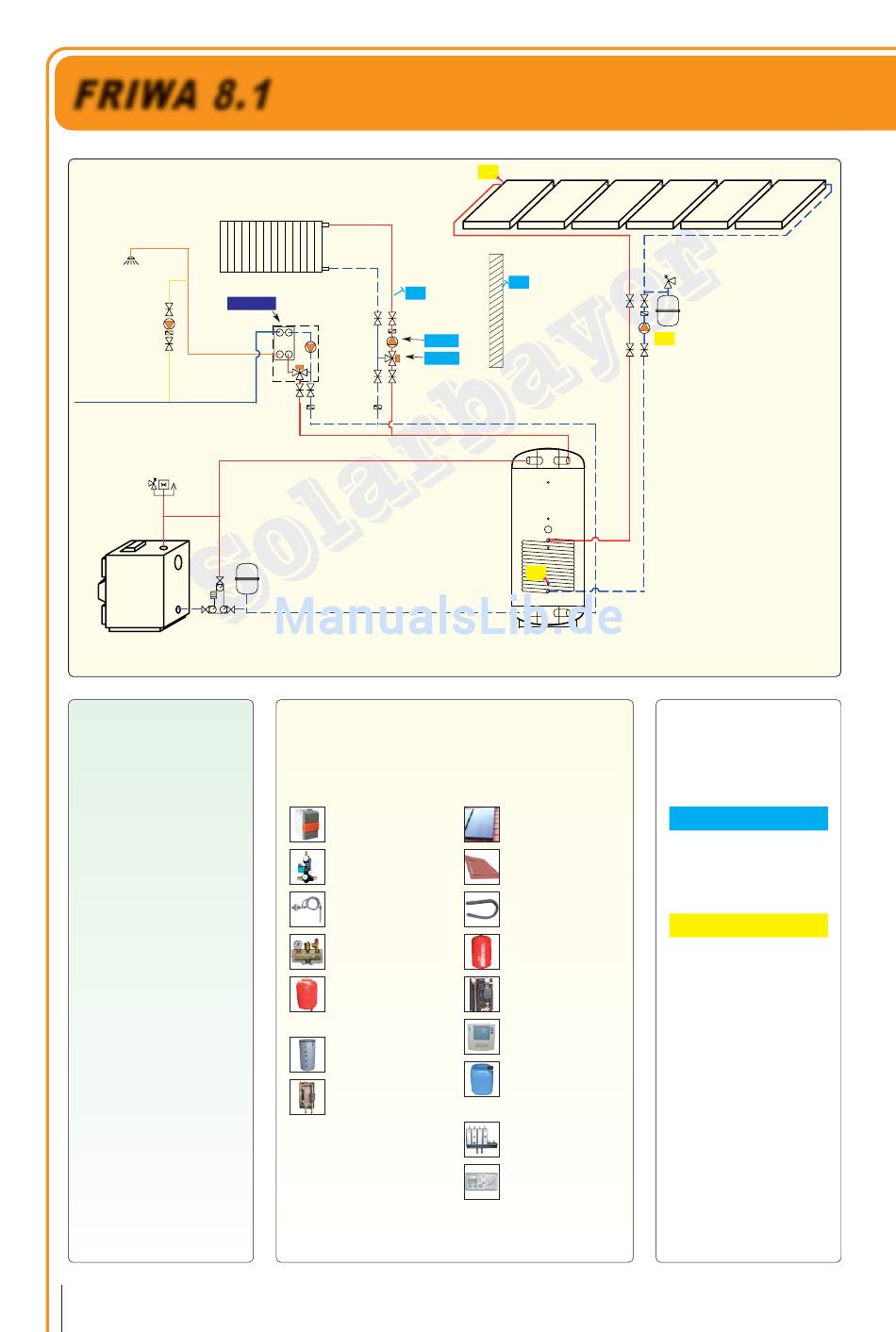

FRIWA 8.1
FRIWA
Solarbayer
Holz-
vergaser
Vorhanden:
30
Schemenhandbuch
VF
Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Neuanlage:
Holzheizung
Solaranlage (mit Heizungsunterstützung)
Holzkessel
Laddomat
Thermische
Ablaufsicherung
Sicherheitsgruppe
Ausdehngefäß
(Heizwasser)
1 Schichtleit-Pufferspeicher
(mit Solartauscher)
Frischwasserstation
T1
AF
Gebäude
Nordseite
UWP
M1
Schichtleit-
speicher
T2
Kollektoren
Aufdachmontagesystem
Kollektorverbinder
Ausdehngefäß
Solar
Solarstation
Solarregler
SR1
Solarflüssigkeit
Heizkreisverteilung
Der Heizungsregler D1
wird zusätzlich benötigt
R1
Fühlerbelegung:
Heizungsregler D1
VF
Vorlauffühler
AF
Außenfühler
UWP
Umwälzpumpe
M1
Mischer 1
Solarregler SR1
T1
Kollektorfühler
T2
Speicherfühler
R1
Solarkreispumpe
Hinweis:
Bei Einsatz der Frischwasser-
station muss im Schichtleit-
speicher ein gewisses Puffer-
volumen aufgeheizt bleiben,
um eine jederzeitige Warmwas-
serbereitung zu gewährleisten.
