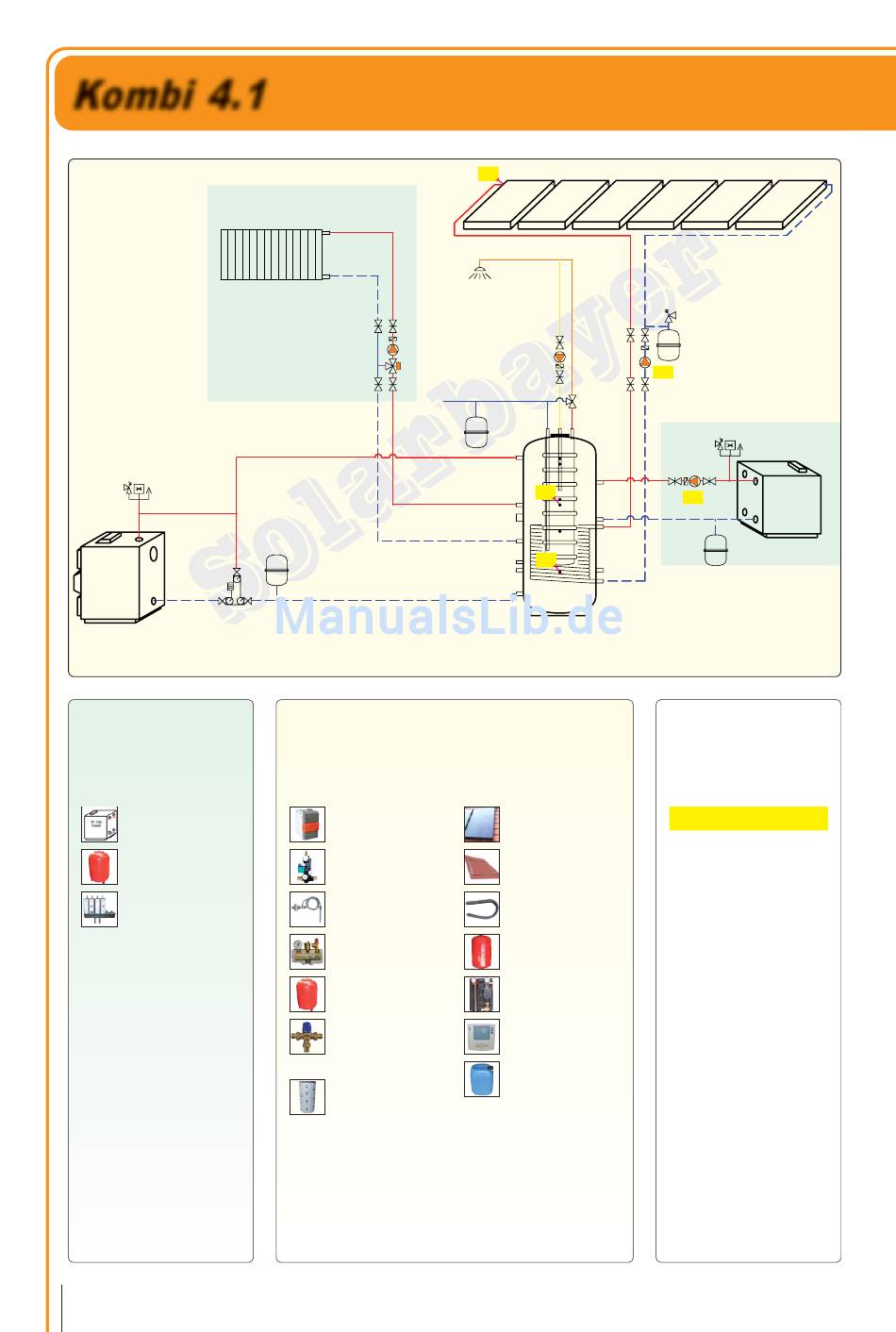

Kombi 4.1
Solarbayer
Holz-
vergaser
Vorhanden:
Öl-/Gasheizung
Öl-/Gaskessel
Ausdehngefäß
(Heizwasser)
Heizkreisverteilung
20
Schemenhandbuch
Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Erweiterung:
Holzheizung
Solaranlage (mit Heizungsunterstützung)
Holzkessel
Laddomat
Thermische
Ablaufsicherung
Sicherheitsgruppe
Ausdehngefäß
(Heizwasser)
Thermostatischer
Trinkwassermischer
1 Kombispeicher
T1
T3
T2
Kombi-
speicher
Kollektoren
Aufdachmontagesystem
Kollektorverbinder
Ausdehngefäß
Solar
Solarstation
Solarregler
SR2
Solarflüssigkeit
R1
R2
Öl-/Gas-
Kessel
Fühlerbelegung:
Solarregler SR2
T1
Kollektorfühler
T2
Speicherfühler 1
T3
Fühler Nachheizung
R1
Solarkreispumpe
R2
Nachheizpumpe
Die vorhandene Heizungs-
regelung vom Öl-/Gaskessel
bleibt bestehen.
