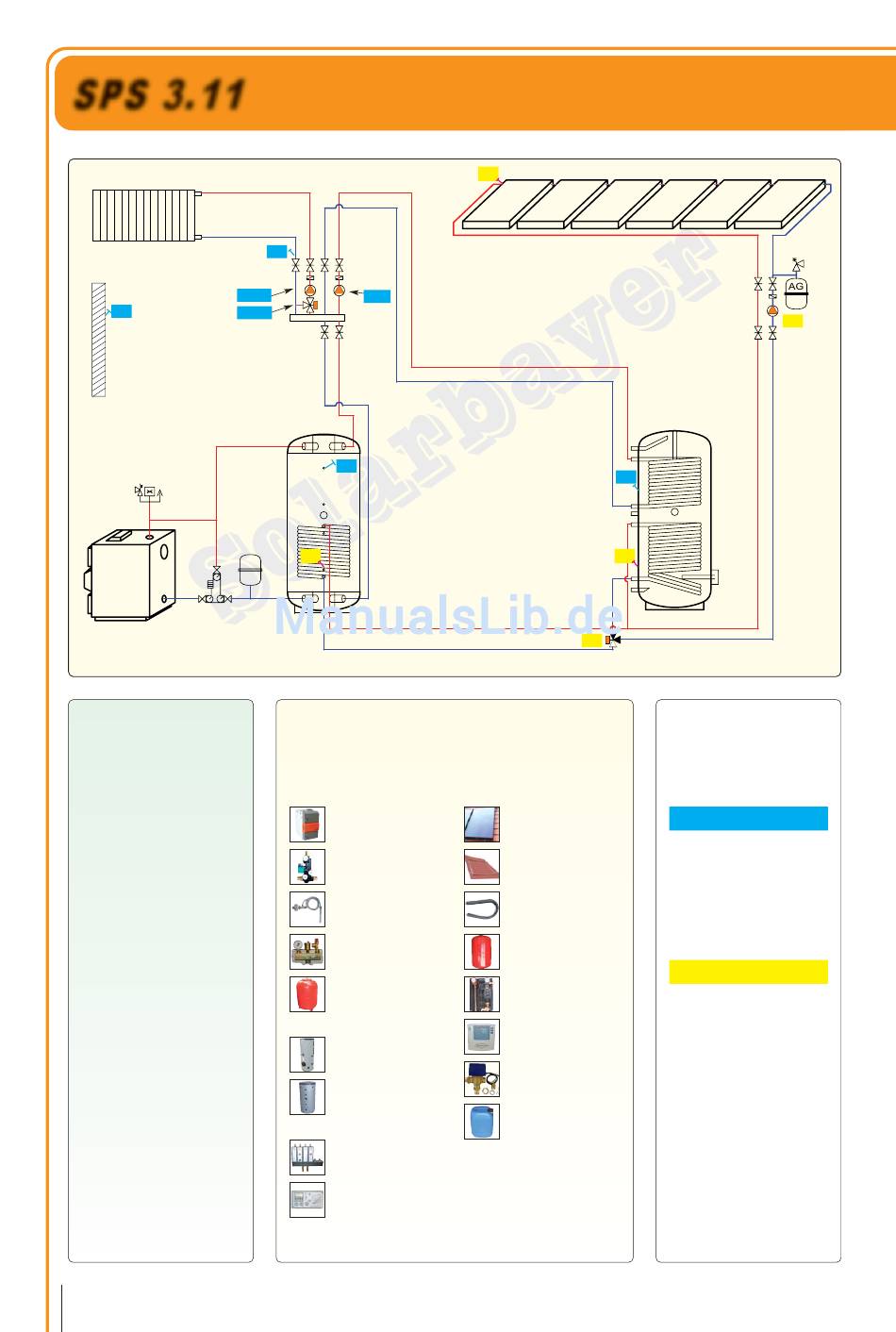

SPS 3.11
AF
Gebäude
Nordseite
Solarbayer
Holz-
vergaser
Vorhanden:
18
Schemenhandbuch
VF
UWP
BLP
M1
KF
Schichtleit-
speicher
T3
Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Neuanlage:
Holzheizung
Solaranlage (mit Heizungsunterstützung)
Holzkessel
Laddomat
Thermische
Ablaufsicherung
Sicherheitsgruppe
Ausdehngefäß
(Heizwasser)
1 Solar-
Trinkwasserspeicher
1 Schichtleit-Pufferspeicher
(mit Solartauscher)
Heizkreisverteilung
Der Heizungsregler D1
wird zusätzlich benötigt
T1
BF
T2
Solarspeicher
R2
Kollektoren
Aufdachmontagesystem
Kollektorverbinder
Ausdehngefäß
Solar
Solarstation
Solarregler
SR2
Umschaltventil
Solarflüssigkeit
R1
Fühlerbelegung:
Heizungsregler D1
KF
Kesselfühler
BF
Boilerfühler
VF
Vorlauffühler
AF
Außenfühler
UWP
Umwälzpumpe
BLP
Boilerladepumpe
M1
Mischer 1
Solarregler SR2
T1
Kollektorfühler
T2
Speicherfühler 1
T3
Speicherfühler 2
R1
Solarkreispumpe
R2
3-Wege-Umschaltventi
