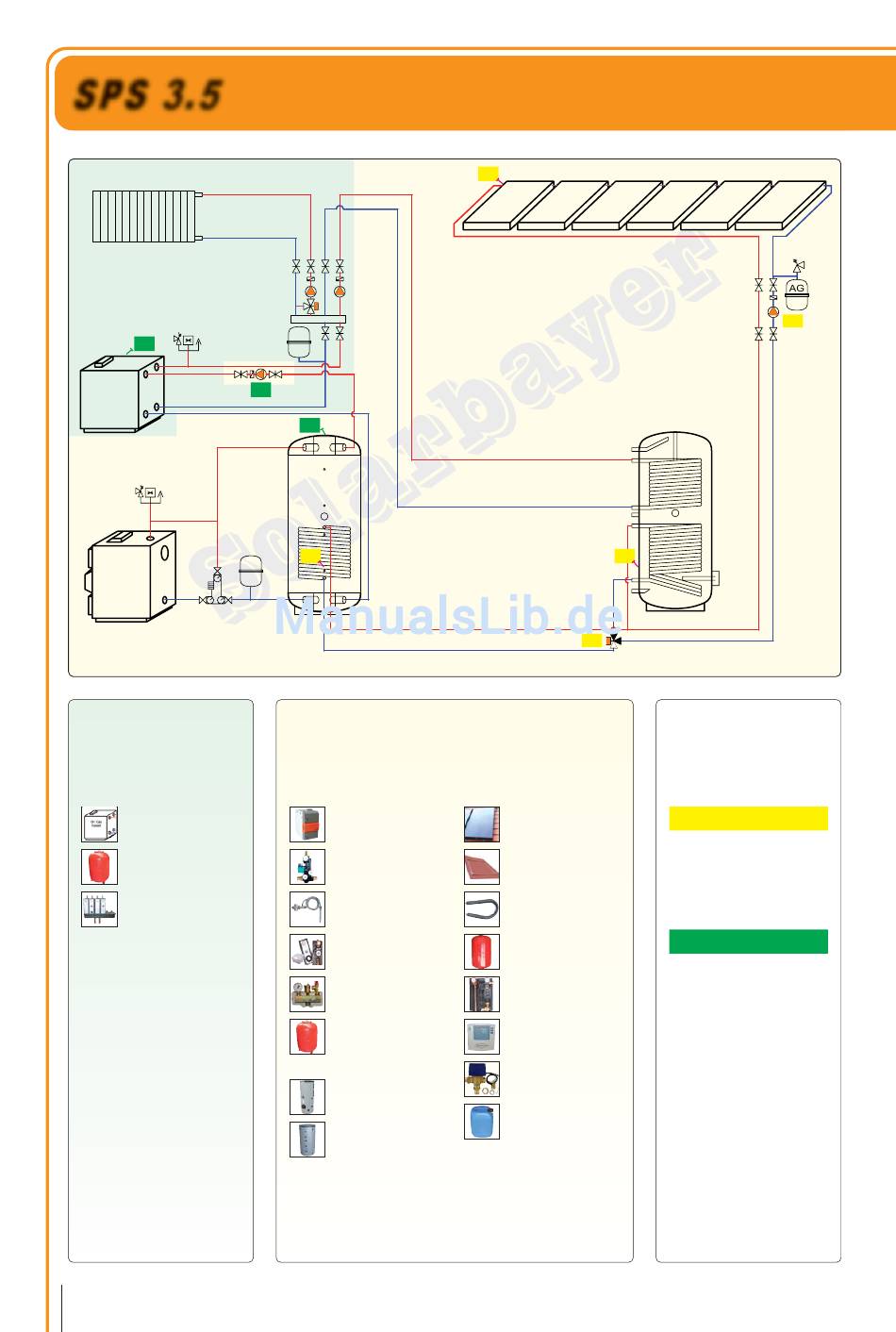

SPS 3.5
F2
Öl-/Gas-
Kessel
Solarbayer
Holz-
vergaser
Vorhanden:
Öl-/Gasheizung
Öl-/Gaskessel
Ausdehngefäß
(Heizwasser)
Heizkreisverteilung
12
Schemenhandbuch
A1
F1
Schichtleit-
speicher
T3
Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Erweiterung:
Holzheizung
Solaranlage (mit Heizungsunterstützung)
Holzkessel
Laddomat
Thermische
Ablaufsicherung
Laderegelung
Sicherheitsgruppe
Ausdehngefäß
(Heizwasser)
1 Solar-
Trinkwasserspeicher
1 Schichtleit-Pufferspeicher
(mit Solartauscher)
T1
T2
Solarspeicher
R2
Kollektoren
Aufdachmontagesystem
Kollektorverbinder
Ausdehngefäß
Solar
Solarstation
Solarregler
SR2
Umschaltventil
Solarflüssigkeit
R1
Fühlerbelegung:
Solarregler SR2
T1
Kollektorfühler
T2
Speicherfühler 1
T3
Speicherfühler 2
R1
Solarkreispumpe
R2
3-Wege-Umschaltventil
Laderegelung
F1
Speicherfühler
F2
Kesselfühler
A1
Ladekreispumpe
Die vorhandene Heizungs-
regelung vom Öl-/Gaskessel
bleibt bestehen.
