FRIWA
Solarbayer
Holz-
vergaser

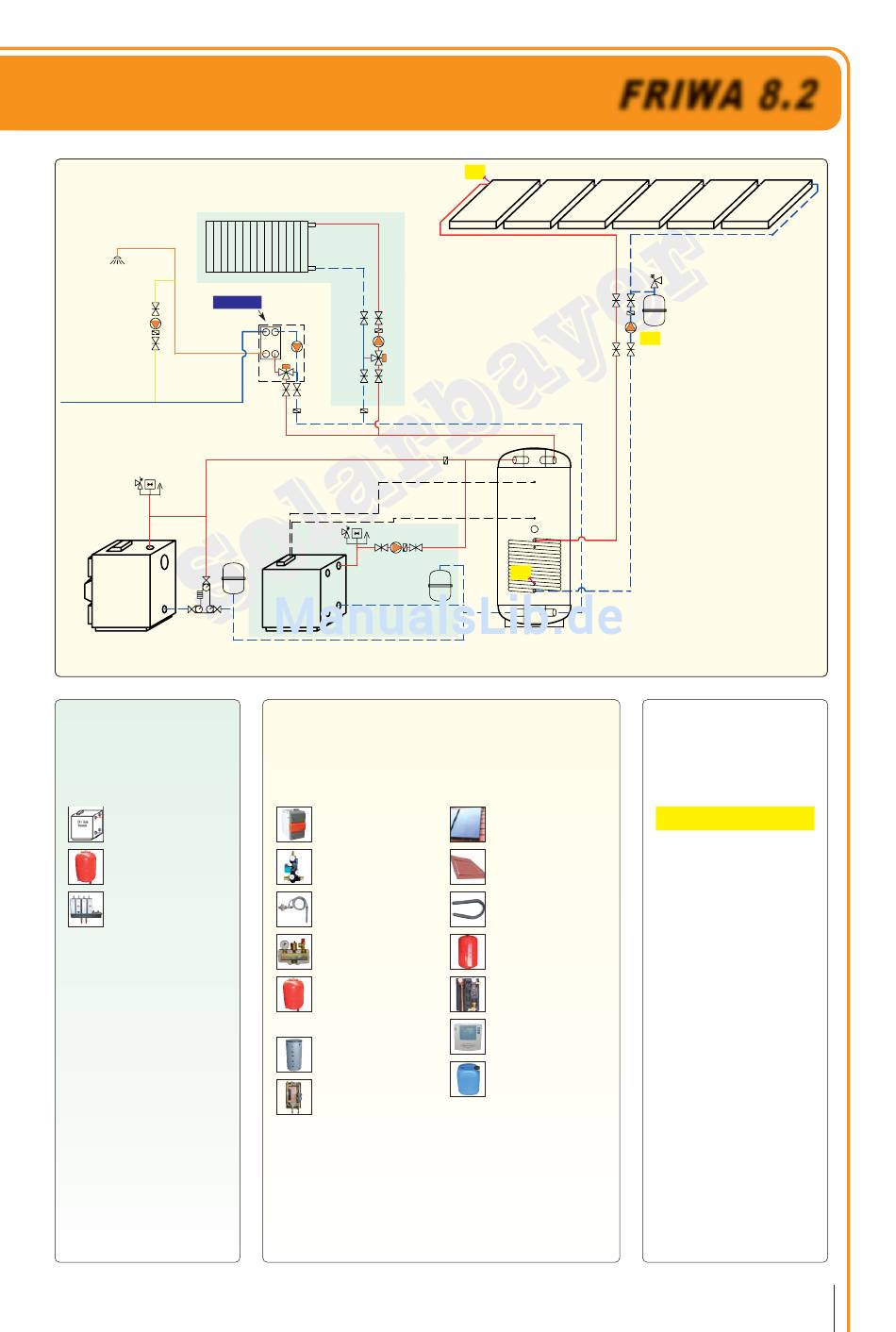

Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Vorhanden:
Öl-/Gasheizung
Öl-/Gaskessel
Ausdehngefäß
(Heizwasser)
Heizkreisverteilung
Öl-/Gas-
Kessel
Erweiterung:
Holzheizung
Solaranlage (mit Heizungsunterstützung)
Holzkessel
Laddomat
Thermische
Ablaufsicherung
Sicherheitsgruppe
Ausdehngefäß
(Heizwasser)
1 Schichtleit-Pufferspeicher
(mit Solartauscher)
Frischwasserstation
FRIWA 8.2
T1
KF
Schichtleit-
speicher
BF
T2
Kollektoren
Aufdachmontagesystem
Kollektorverbinder
Ausdehngefäß
Solar
Solarstation
Solarregler
SR1
Solarflüssigkeit
R1
Fühlerbelegung:
Solarregler SR1
T1
Kollektorfühler
T2
Speicherfühler
R1
Solarkreispumpe
Hinweis:
Bei Einsatz der Frischwasser-
station muss im Schichtleit-
speicher ein gewisses Puffer-
volumen aufgeheizt bleiben,
um eine jederzeitige Warmwas-
serbereitung zu gewährleisten
(Lage „BF" im Schema).
Die vorhandene Heizungs-
regelung vom Öl-/Gaskessel
bleibt bestehen.
KF
Kesselfühler
BF
Boilerfühler
31
Schemenhandbuch
