F1
Schichtleit-
speicher
Solarbayer
T3
Holz-
vergaser

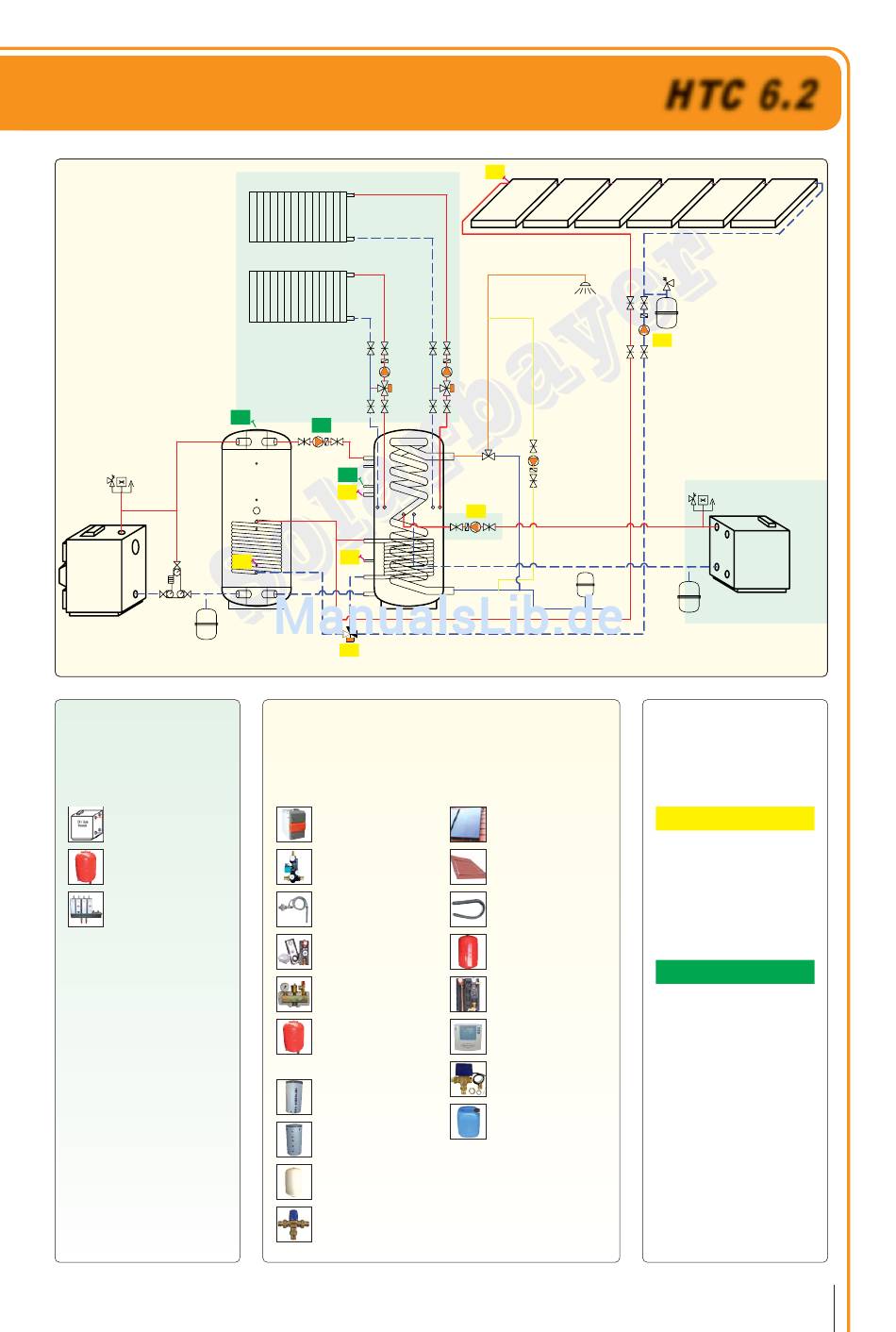

Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Vorhanden:
Öl-/Gasheizung
Öl-/Gaskessel
Ausdehngefäß
(Heizwasser)
Heizkreisverteilung
A1
F2
T4
T2
HTC
R2
Erweiterung:
Holzheizung
Solaranlage (mit Heizungsunterstützung)
Holzkessel
Laddomat
Thermische
Ablaufsicherung
Laderegelung
Sicherheitsgruppe
Ausdehngefäß
(Heizwasser)
1 HTC
Heatcenter
1 Schichtleit-Pufferspeicher
(mit Solartauscher)
Ausdehngefäß
(Sanitär)
Thermostatischer
Trinkwassermischer
T1
R3
Kollektoren
Aufdachmontagesystem
Kollektorverbinder
Ausdehngefäß
Solar
Solarstation
Solarregler
SR2
Umschaltventil
Solarflüssigkeit
HTC 6.2
R1
Öl-/Gas-
Kessel
Fühlerbelegung:
Solarregler SR2
T1
Kollektorfühler
T2
Speicherfühler 1
T3
Speicherfühler 2
T4
Fühler Nachheizung
R1
Solarkreispumpe
R2
Umschaltventil Solar
R3
Nachheizpumpe
Laderegelung
F1
Speicherfühler 1
F2
Speicherfühler 2
A1
Ladekreispumpe
Die vorhandene Heizungs-
regelung vom Öl-/Gaskessel
bleibt bestehen.
27
Schemenhandbuch
