Wärme-
pumpe
Solarbayer
Holz-
vergaser

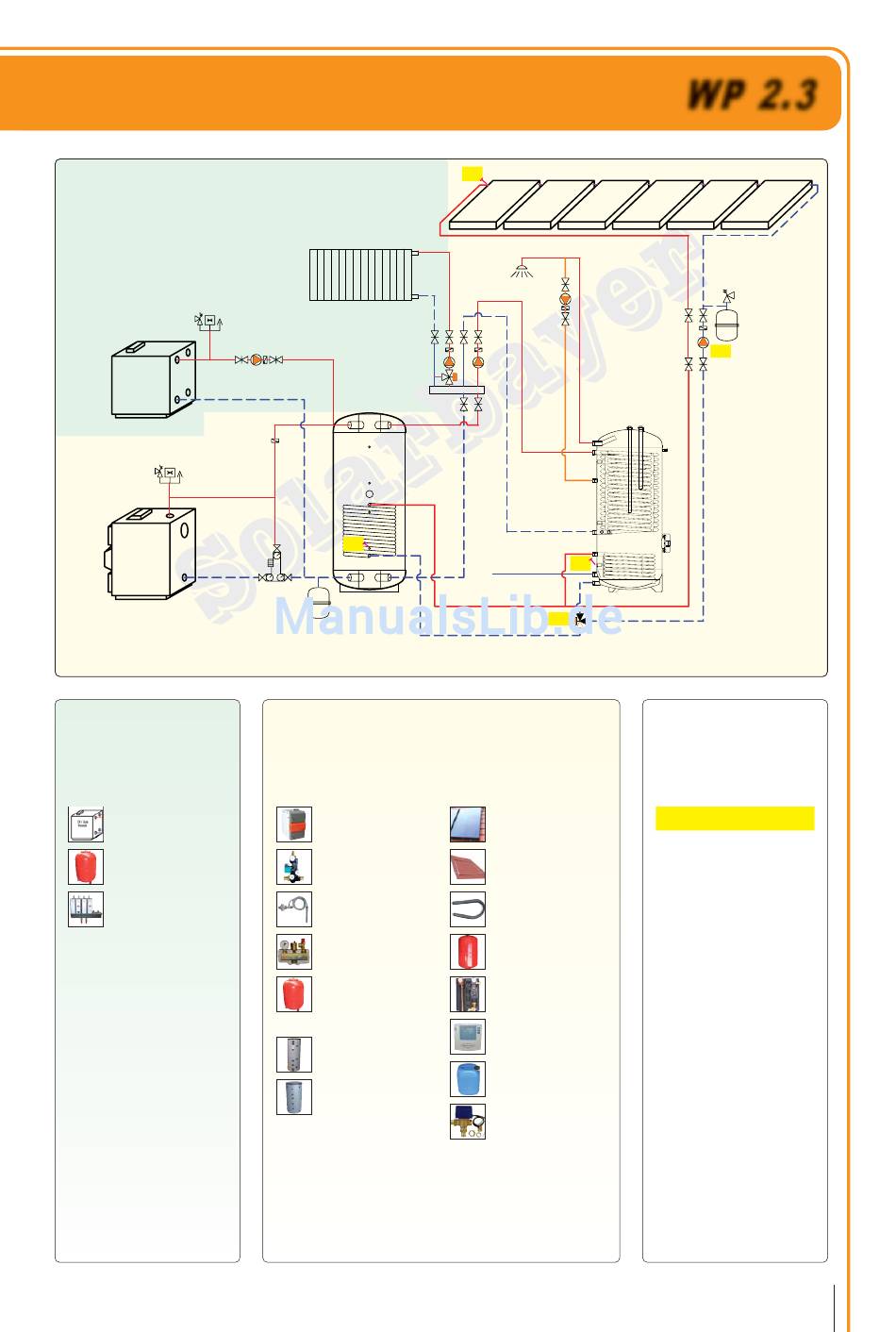

Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Vorhanden:
Wärmepumpe
Wärmepumpe
Ausdehngefäß
(Heizwasser)
Heizkreisverteilung
Schichtleit-
speicher
T3
Erweiterung:
Solaranlage (mit Heizungsunterstützung)
Holzkessel
Laddomat
Thermische
Ablaufsicherung
Sicherheitsgruppe
Ausdehngefäß
(Heizwasser)
1 Wärmepumpenspeicher
1 Schichtleit-Pufferspeicher
(mit Solartauscher)
T1
T2
WP
R2
Kollektoren
Aufdachmontagesystem
Kollektorverbinder
Ausdehngefäß
Solar
Solarstation
Solarregler
SR2
Solarflüssigkeit
Umschaltventil
WP 2.3
R1
Fühlerbelegung:
Solarregler SR2
T1
Kollektorfühler
T2
Speicherfühler 1
T3
Speicherfühler 2
R1
Solarkreispumpe
R2
3-Wege-Umschaltventil
Die vorhandene Heizungs-
regelung bleibt bestehen.
7
Schemenhandbuch
