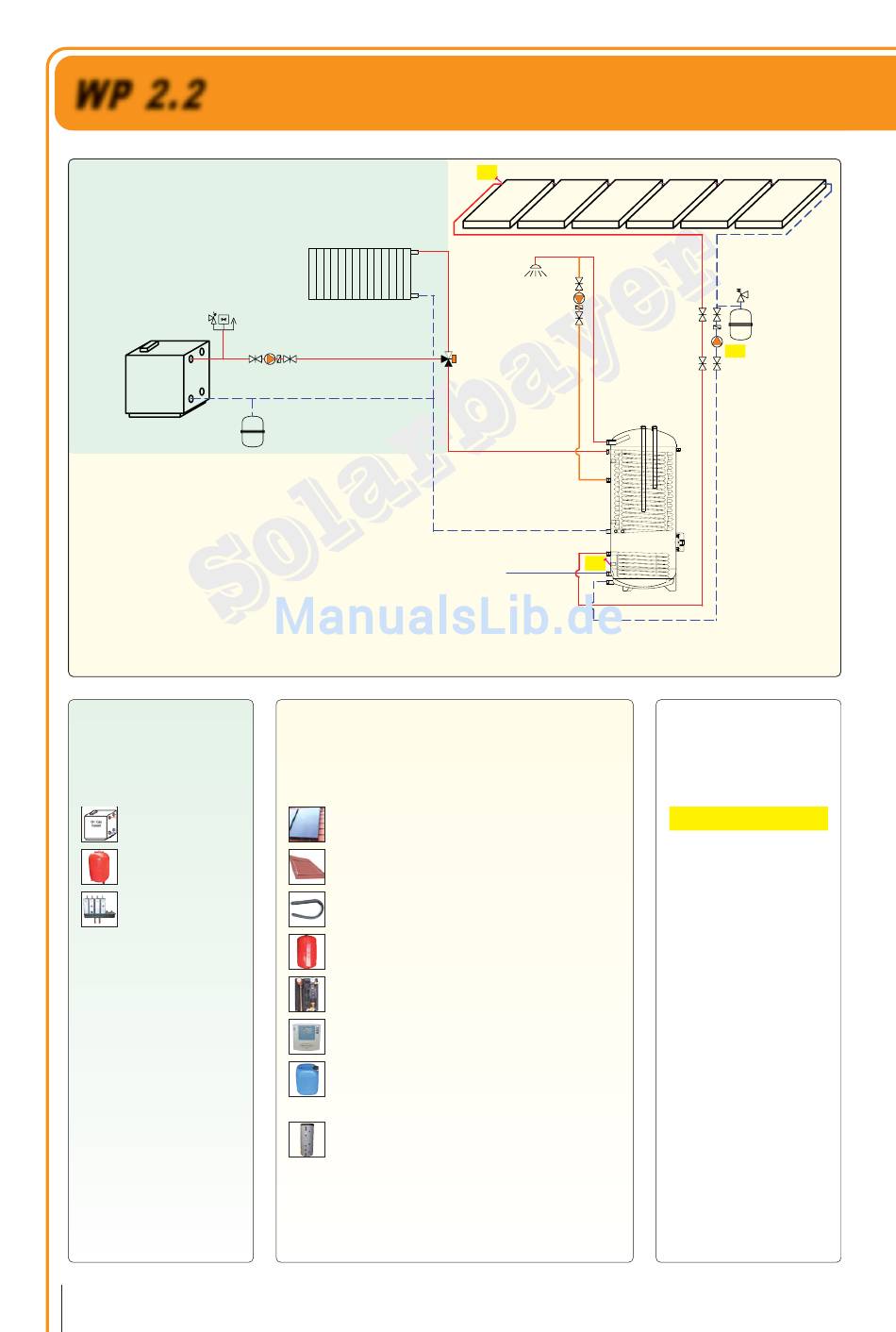

WP 2.2
Wärme-
pumpe
Vorhanden:
Wärmepumpe
Wärmepumpe
Ausdehngefäß
(Heizwasser)
Heizkreisverteilung
6
Schemenhandbuch
Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung!
Erweiterung:
Solaranlage (ohne Heizungsunterstützung)
Kollektoren
Aufdachmontagesystem
Kollektorverbinder
Ausdehngefäß
Solar
Solarstation
Solarregler
SR1
Solarflüssigkeit
1 Wärmepumpenspeicher
T1
T2
WP
R1
Fühlerbelegung:
Solarregler SR1
T1
Kollektorfühler
T2
Speicherfühler
R1
Solarkreispumpe
Die vorhandene Heizungs-
regelung bleibt bestehen.
