3-Wege-Ventil
AB - B = stromlos offen
AB - A = stromlos geschlossen
AB = Solar
Ausdehnungsgefäß
Heizkreisverteiler
(mit oder ohne Mischer)
Laddomat
Laderegelung
Thermische
Sicherung
Sicherheitsgruppe
Solarstation
Solarregelung
Heizungsregelung
Trinkwassermischer
Heizkörper /
Fußbodenheizung
AB
B
A

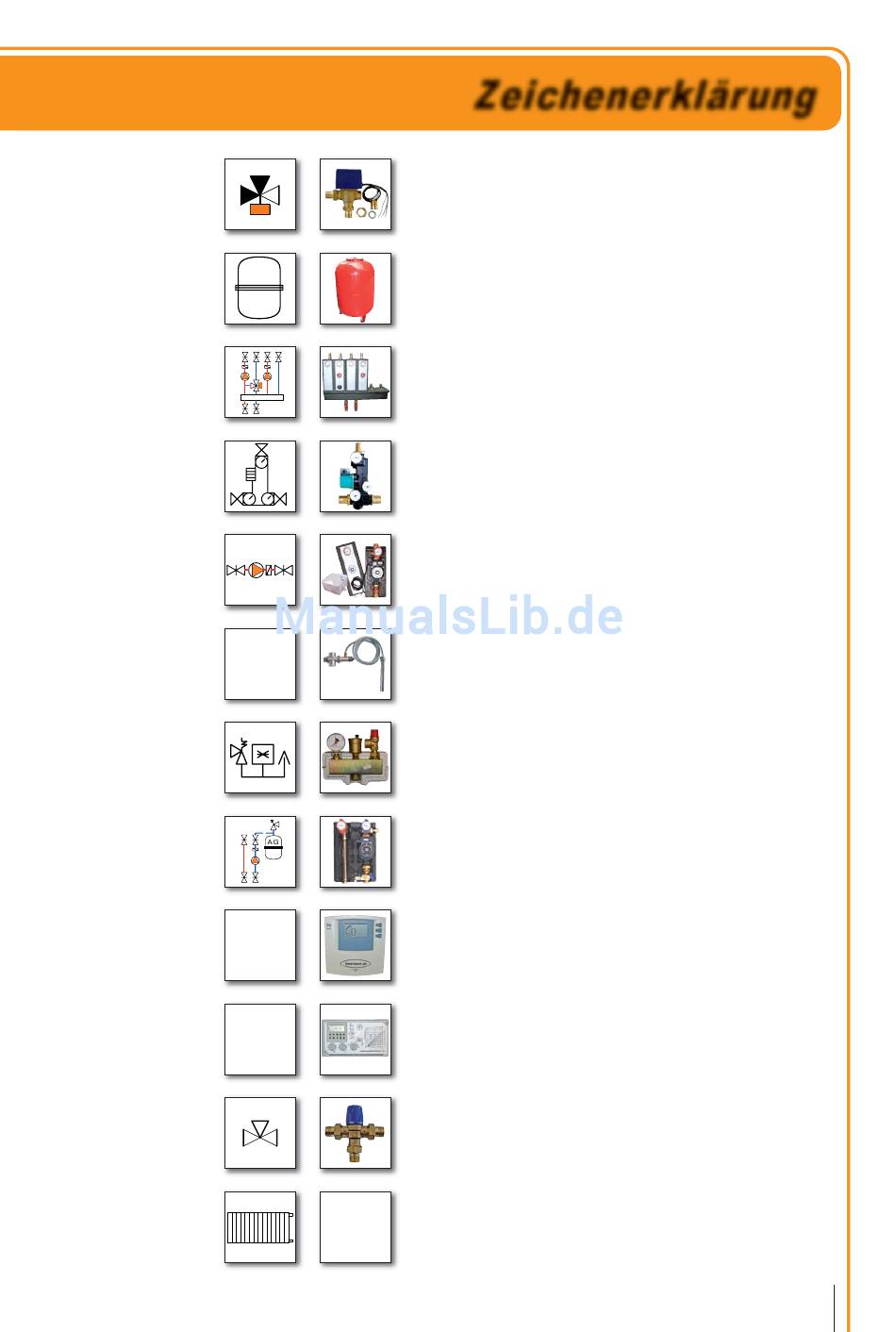

Zeichenerklärung
Das Umschaltventil wird vom Solarregler geschalten und kommt für die
Kaskaden-Beladung mehrerer Speicher zum Einsatz. Somit können auf
einfache Weise mehrere Speicher effektiv nacheinander beladen werden.
Das Ausdehnungsgefäß gleicht die Wärmeausdehnung des Mediums
beim Aufheizen und Abkühlen der Anlage aus.
Am Heizkreisverteiler werden die Heizkreissets mit den Umwälzpumpen zur
Erwärmung der Heizkörper, Fußbodenheizung oder Warmwasserspeicher montiert.
Für eine Fußbodenheizung wird ein Heizkreisset mit Mischer benötigt.
Zur Steuerung des Mischers und der Heizungspumpen wird eine witterungsgeführte
Heizungsregelung benötigt.
Durch die integrierte Rücklaufanhebung sorgt der Laddomat für eine schnelle
Betriebstemperatur des Kessels und eine stabile Beladung des Puffers.
Die Laderegelung dient zur Einbindung der Holzvergaseranlage an einen bestehen-
den Öl-/Gaskessel. Über die Temperaturdifferenz zwischen Öl/-Gaskessel und Puf-
ferspeicher wird bei höherer Temperatur am Pufferspeicher die Umwälzpumpe
eingeschaltet und somit der Öl-/Gaskessel mit Wärme versorgt.
Im Falle einer Überhitzung des Kessels öffnet das Ventil der Thermischen Ablauf-
sicherung und kühlt die Kesseltemperatur über den Sicherheitswärmetauscher ab,
um eine Dampfbildung im Heizwasser zu vermeiden.
Bei Überhitzung der Heizungsanlage öffnet das Ventil der Sicherheitsgruppe und
baut den Druck in der Anlage ab.
Die Solarpumpenstation wird von der Solarregelung gesteuert und sorgt für eine
optimale Zirkulation der Wärmeträgerflüssigkeit. Durch die eingebaute Schwerkraft-
bremse wird eine Eigenzirkulation verhindert.
Die Solardifferenzregelung vergleicht die Temperaturwerte von Kollektor und
Speicher, gemessen an den Fühlern. Bei höherer Kollektortemperatur wird die
Solarpumpe eingeschaltet und der/die Speicher mit Wärme versorgt.
Achtung: für heizungsunterstützende Anlagen ist die Solar-Mehrkreisregelung
erforderlich.
Digitale, witterungsgeführte Heizkreisregelung zur Ansteuerung von 1 gemischten
Heizkreis, 1 ungemischten Heizkreis sowie einer Boilerladepumpe.
Falls ein Ölkessel mit integrierter, witterungsgeführter Regelung vorhanden ist, wird
die Heizungsregelung D1 nicht benötigt.
Bei hohen Warmwassertemperaturen mischt der Trinkwassermischer am Warm-
wasserausgang kaltes Wasser bei, um Verbrühung zu vermeiden.
3
