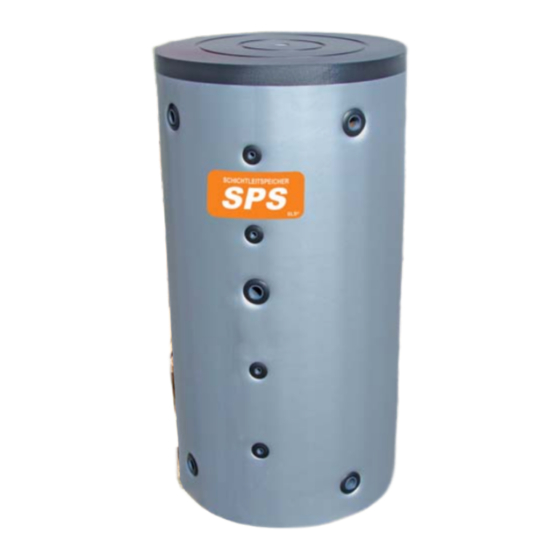

- Seite 1 PRODUKTINFORMATION S S c c h h i i c c h h t t l l e e i i t t - - P P u u f f f f e e r r s s p p e e i i c c h h e e r r S S P P S S Technische Beschreibung...
-
Seite 2: Inhaltsverzeichnis
Kurzbeschreibung Technische Daten Anschlussschemen Beschreibung der Anschlüsse Allgemeine Information Isolierung – Technische Beschreibung Montage der Isolierung Vorteile ► Solarbayer-Schichtleitsystem SLS ® eingebaut ► Optional (nur bei SPS/S): großflächiger Glattrohr-Wärmetauscher für beste Solarerträge ► 4 x Anschluss 1½", angeordnet im 90°-Winkel ►... -
Seite 3: Technische Daten
PRODUKTINFORMATION Schichtleit-Pufferspeicher SPS Technische Daten 1000 1500 2200 2500 3000 5000 (SPS/S = mit Solartauscher) Inhalt: Heizungswasser 1000 1500 2200 2500 3000 5000 Durchmesser unisoliert 1000 1250 1250 1250 1600 Durchmesser isoliert 1200 1450 1450 1450 1800 Höhe unisoliert 1640 1830 2010 2140... -
Seite 4: Anschlussbeispiel
PRODUKTINFORMATION Schichtleit-Pufferspeicher SPS Anschlussbeispiel Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung! Typische Nachrüstung einer Holzkesselanlage mit Solar an eine bestehende Heizungsanlage; Anbin- dung des Öl- Gaskessels durch Wärmeumladung über Laderegelung Anschlussbeispiel Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung! Holzkesselanlage mit mehreren Schichtleit-Speichern, Vorlaufführung über ersten Speicher und Rücklauf über letzten Speicher. -
Seite 5: Beschreibung Der Anschlüsse
PRODUKTINFORMATION Schichtleit-Pufferspeicher SPS Beschreibung der Anschlüsse Entleerung Dieses Anschlussschema dient als Montagevorschlag und ersetzt keine fachtechnische Planung! -
Seite 6: Allgemeine Information
PRODUKTINFORMATION Schichtleit-Pufferspeicher SPS Allgemeine Information Aufstellung Der Speicher darf nur in einem frostgeschützten Raum aufgestellt werden. Eisbildung in der Anlage kann zur Zerstörung des Speichers führen Der Aufstellungsort muss den notwendigen Raum für Wartung und Reparatur, sowie eine ausreichende Tragfähigkeit des Untergrundes gewährleisten! Wärmedämmung Die Wärmedämmung muss vor der Verrohrung angebracht werden. - Seite 7 VDE und der örtlichen Energie-Versorgungsunternehmen sind dabei zu beachten. E-Heizstäbe müssen mit Isoliertrennung ausgestattet sein. Nur mit Isoliertrennung ist der Korrosions- schutz gewährleistet. Elektrozusatzheizung mit Isoliertrennung und eingebautem Speichertemperatur- regler und Sicherheitstemperaturbegrenzer ist optional bei Solarbayer erhältlich. Achtung: Werden E-Heizungstäbe ohne elektrische Isolierung eingesetzt, erlischt die Gewährleistung des Speichers.
- Seite 8 PRODUKTINFORMATION Schichtleit-Pufferspeicher SPS...
-
Seite 9: Isolierung - Technische Beschreibung
PRODUKTINFORMATION Schichtleit-Pufferspeicher SPS Isolierung Technische Daten: Isolierung Weichschaum 100 mm PVC Folie 0,8 mm Ummantelung Außenhülle mit Reißverschluss + 5 mm Weichschaum Farbe Außenhülle Silber Schaumdichte kg/m³ 14,1 (+/- 5% ) Druckfestigkeit 40% 2,1 (+/- 5% ) Anfangswärmeleitfähigkeit W/mK 0,039 (+/- 5% ) Dichteverlust 5 Max Rückprallelastizität... -
Seite 10: Montage Der Isolierung
PRODUKTINFORMATION Schichtleit-Pufferspeicher SPS Montage der Isolierung Anlieferungszustand Einzelteile in einem warmen Pufferspeicher von der Raum zwischenlagern Palette nehmen Isolierung ausschließlich in warmen Zustand anbringen. Stutzen an die Isolierung Mehrere Stunden auf mindestens 22 °C vorwärmen. anpassen Vorsicht beim Zuziehen (Einreißgefahr bei kaltem Zustand) Keine Zange oder sonstiges Werkzeug verwenden. - Seite 11 PRODUKTINFORMATION Schichtleit-Pufferspeicher SPS Deckelisolierung und Deckelverkleidung aufsetzen Stutzen ertasten Löcher vorsichtig ausschneiden Manschette aufsetzen und ein- drücken Fertig isolierter Pufferspeicher Für Schäden die durch unsachgemäße Montage entstehen, übernehmen wir keinerlei Gewährleistung. Speicherboden nicht isolieren!
