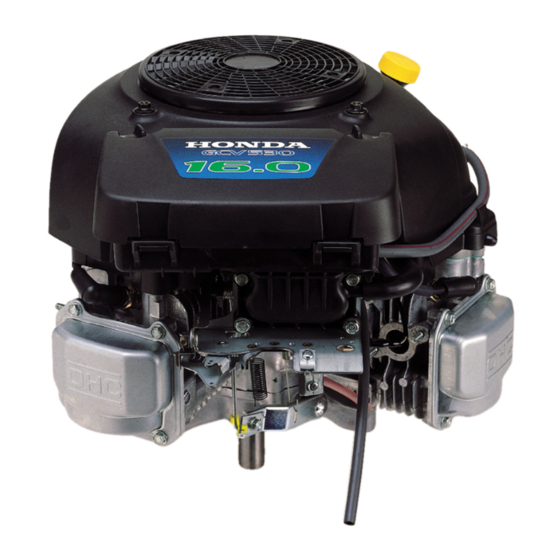

Honda GCV520 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Honda Anleitungen
  4. Motoren
  5. GCV520
  6. Bedienungsanleitung

Honda GCV520 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für GCV520:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

VORWORT
Vielen Dank, dass Sie sich für einen Motor von Honda entschieden
haben. Wir möchten Ihnen dabei helfen, die besten Ergebnisse mit
Ihrem neuen Motor zu erzielen und ihn sicher zu betreiben. Dieses
Handbuch enthält diesbezügliche Informationen; bitte lesen Sie es
sorgfältig durch, bevor Sie den Motor in Betrieb nehmen. Bitte wenden
Sie sich im Störungsfalle oder mit Fragen zu Ihrem Motor an einen
autorisierten Honda-Wartungshändler.
Alle Informationen in dieser Veröffentlichung beruhen auf dem zum
Zeitpunkt der Drucklegung aktuellen Produktinformationsstand.
Honda Motor Co., Ltd. behält sich das Recht vor, jederzeit und ohne
Vorankündigung Änderungen vornehmen zu dürfen, ohne hierdurch
irgendeine Verpflichtung einzugehen. Kein Teil dieser Veröffentlichung
darf ohne schriftliche Genehmigung reproduziert werden.
Dieses Handbuch ist als permanenter Bestandteil des Motors zu
betrachten und sollte bei einem Verkauf des Motors dem neuen
Besitzer übergeben werden.
Zusätzliche Informationen bezüglich Starten, Stoppen, Betrieb und
Einstellungen des Motors oder spezieller Wartungsanweisungen
entnehmen Sie bitte der Gebrauchsanleitung für die Ausrüstung, die
durch diesen Motor angetrieben wird.
Vereinigte Staaten, Puerto Rico und Amerikanische Jungferninseln:
Wir raten Ihnen, die Garantiepolice durchzulesen, um die
Garantieleistungen und Ihre Verantwortung als Besitzer voll zu
verstehen. Die Garantiepolice ist ein getrenntes Dokument, das Sie von
Ihrem Händler erhalten haben sollten.
SICHERHEITSHINWEISE
Ihre Sicherheit und die Sicherheit anderer Personen ist sehr wichtig.
Wichtige Sicherheitsangaben finden Sie in diesem Handbuch und am
Motor. Bitte lesen Sie diese Angaben aufmerksam.
Eine Sicherheitsangabe weist auf potenzielle Verletzungsgefahren für
Sie und andere Personen hin. Jede Sicherheitsangabe ist durch ein
Achtungssymbol
und eines der drei Schlüsselwörter GEFAHR,
WARNUNG oder VORSICHT gekennzeichnet.
Bedeutung der Signalwörter:
Jede dieser Angaben gibt Aufschluss über die Art der Gefahr, die
möglichen Folgen und die Abhilfemaßnahmen zur Vermeidung oder
Verringerung von Verletzungen.
SCHADENVERHÜTUNGSANGABEN
Außerdem enthält das Handbuch andere wichtige Textstellen, die durch
das Wort ACHTUNG gekennzeichnet sind.
Dieses Wort hat die folgende Bedeutung:
Bei Nichtbefolgung der Anweisungen besteht die Gefahr
einer Beschädigung des Motors oder anderer Sachwerte.
Diese Angaben sollen Ihnen dabei helfen, Schäden am Motor, an
anderen Sachwerten und an der Umwelt zu verhüten.
©
2014 Honda Motor Co., Ltd. - Alle Rechte vorbehalten
GCV520R·GCV530R·GXV530R GCV520U·GCV530U·GXV520U·GXV530U
37Z5Z712
00X37-Z5Z-7120
Missachtung der Anweisungen FÜHRT
ZUM TOD oder zu SCHWEREN
VERLETZUNGEN.
Missachtung der Anweisungen KANN
ZUM TOD oder zu SCHWEREN
VERLETZUNGEN führen.
Missachtung der Anweisungen KANN zu
VERLETZUNGEN führen.
BEDIENUNGSANLEITUNG
MANUALE DELL'UTENTE
INSTRUKTIEHANDLEIDING
GCV520 • GCV530 • GXV520 • GXV530
Click to Save As
WARNUNG:
Die von diesem Produkt erzeugten
Motorabgase enthalten Chemikalien, die laut
Forschungsergebnissen des Bundesstaates
Kalifornien Krebs, Geburtsfehler oder Schäden
an den Fortpflanzungsorganen verursachen.
California Proposition 65
Dieses Produkt enthält oder emittiert
Chemikalien, die laut Forschungsergebnissen
des Bundesstaates Kalifornien Krebs, Geburtsfehler
oder Schäden an den Fortpflanzungsorganen verursachen
INHALT
VORWORT .............................. 1
SICHERHEITSHINWEISE ............ 1
BETRIEB.................................. 3
BETRIEB.................................. 4
SICHEREN BETRIEB ............... 4
MOTORDREHZAHL................ 5
WARTUNG DES MOTORS ......... 6
RICHTIGER WARTUNG .......... 6
WARTUNGSARBEITEN........... 6
GEN .................................... 6
WARTUNGSPLAN ................. 6
TANKEN .............................. 7
MOTORÖL ........................... 7
Empfohlenes Öl.................. 7
Ölstandkontrolle................. 7
Ölwechsel ......................... 8
ÖLFILTER ............................. 8
LUFTFILTER ......................... 9
Inspektion ......................... 9
DEUTSCH
Reinigung.......................... 9
KRAFTSTOFFFILTER ........... 10
KÜHLSYSTEM .................... 10
ZÜNDKERZE....................... 10
FUNKENSCHUTZ ................ 11
EMPFEHLUNGEN ................... 11
TRANSPORT ...................... 12
PROBLEME............................ 13
TION .................................... 13
elektrischen Starter ............. 14
Fernsteuergestänge ............. 14
begrenzungssystem............. 15
Abscheidungsgrad............... 16
Technische Daten ............... 16
Abstimmspezifikationen ....... 17
Schaltschemata .................. 17
TION .................................... 19
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Honda GCV520

Inhaltszusammenfassung für Honda GCV520

  • Seite 1: Inhaltsverzeichnis

    Alle Informationen in dieser Veröffentlichung beruhen auf dem zum Zeitpunkt der Drucklegung aktuellen Produktinformationsstand. GCV520 • GCV530 • GXV520 • GXV530 Honda Motor Co., Ltd. behält sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen vornehmen zu dürfen, ohne hierdurch irgendeine Verpflichtung einzugehen. Kein Teil dieser Veröffentlichung darf ohne schriftliche Genehmigung reproduziert werden.

  • Seite 2: Sicherheitsinformation

    Diese Plakette warnt Sie vor möglichen Gefahren, um ernsthafte Verletzungen vermeiden zu helfen. Bitte sorgfältig durchlesen. Wenn sich der Aufkleber löst oder nur noch schwer zu lesen ist, ziehen Sie zwecks einer Neubestellung Ihren Honda-Wartungshändler zu Rate. WARNPLAKETTE KRAFTST- OFFPUMPE KRAFTSTOFFFILTER ÖLDRUCKSCHALTER...

  • Seite 3: Ausstattungsmerkmale

    Motorölstand stimmt, stellen Sie den Betrieb des Motors ein und Prüfen Sie stets die folgenden Punkte, bevor Sie den Motor starten: wenden Sie sich an einen autorisierten Honda-Wartungshändler. Allgemeinen Zustand des Motors kontrollieren 1. Prüfen Sie die Außen- und Unterseite des Motors auf Anzeichen von Öl- oder Benzinlecks.

  • Seite 4: Betrieb

    DOPPELHEBELTYP: BETRIEB Zum Starten eines kalten Motors den Choke-Hebel auf ZU und den Gashebel von MIN. weg etwa auf 1/3 bis zur Position MAX. stellen. VORKEHRUNGEN FÜR SICHEREN BETRIEB Bitte lesen Sie die Abschnitte SICHERHEITSINFORMATION auf Seite 2 CHOKE-HEBEL und KONTROLLEN VOR DEM BETRIEB auf Seite 3, bevor Sie den Motor zum ersten Mal in Betrieb nehmen.

  • Seite 5: Stoppen Des Motors

    5. EINZELHEBELTYP: STOPPEN DES MOTORS Wenn der Steuerhebel zum Starten des Motors auf CHOKE gestellt Zum Stoppen des Motors in einem Notfall stellen Sie einfach den worden ist, ihn allmählich auf MIN. zurückstellen, während der Motorschalter auf AUS. Bei normalen Verhältnissen wenden Sie das Motor warmläuft.

  • Seite 6: Wartung Des Motors

    Motor am besten kennt und für Wartungs- und Reparaturarbeiten optimal ausgerüstet ist. Um höchste Qualität und Zuverlässigkeit zu gewährleisten, verwenden Unsachgemäße Wartung oder Nichtbehebung eines Sie nur neue Honda Original-Ersatzteile oder gleichwertige Teile für Problems vor der Inbetriebnahme kann eine Reparatur und Austausch. Funktionsstörung verursachen, die schwere oder lebensgefährliche Verletzungen zur Folge haben kann.

  • Seite 7: Empfohlenes Öl

    TANKEN MOTORÖL Das Öl ist ein ausschlaggebender Faktor für die Leistung und Empfohlener Kraftstoff Lebensdauer des Motors. Bleifreies Benzin Waschaktives Kraftfahrzeugöl für Viertaktmotoren verwenden. ROZ+MOZ/2 = 86 oder höher Außer USA Research-Oktanzahl 91 oder höher Empfohlenes Öl ROZ+MOZ/2 = 86 oder höher Motoröl für Viertaktmotoren verwenden, das die Dieser Motor ist auf bleifreies Benzin mit einer Research-Oktanzahl von...

  • Seite 8: Ölwechsel

    Ölfilters mit sauberem Motoröl anfeuchten. ÖLEINFÜLLVERSCHLUSS/MESSSTAB ÖLABLASSSCHRAUBE 4. Den Öleinfüllverschluss/Messstab sicher anbringen. Nur einen Honda Original-Ölfilter oder einen für Ihr Modell entwickelten Filter gleichwertiger Qualität verwenden. Durch den Gebrauch eines falschen Filters oder eines markenfremden Filters, der Hondas Qualitätsnormen nicht erfüllt, kann der Motor beschädigt werden.

  • Seite 9: Luftfilter

    5. Bei Wiederverwendung die Luftfiltereinsätze reinigen. LUFTFILTER Ein verschmutzter Luftfilter behindert den Luftstrom zum Vergaser, Papierluftfiltereinsatz: Den Filtereinsatz einige Male auf einer harten wodurch die Motorleistung vermindert wird. Wird der Motor in sehr Oberfläche ausklopfen, um Schmutz zu beseitigen, oder Druckluft staubiger Umgebung betrieben, ist der Luftfilter häufiger als im [nicht über 207 kPa (2,1 kgf/cm )] von der Innenseite durch den...

  • Seite 10: Kraftstofffilter

    Wenn ein hohes Maß an Wasseransammlung oder Ablagerungen im normale Motorbetriebstemperaturen. Kraftstofffilter vorgefunden wird, ist der Motor einem autorisierten Honda-Wartungshändler zu übergeben. Falsche Zündkerzen können zu Motorschäden führen. Um gute Leistung zu liefern, müssen die Zündkerzen einen korrekten Elektrodenabstand haben und frei von Ablagerungen sein.

  • Seite 11: Funkenschutz

    Erscheinung des Motors durch Rost und Korrosion beeinträchtigt Überprüfen Sie die örtlichen Gesetze und Vorschriften. Ein werden, und erleichtern das Starten des Motors bei der Funkenschutz ist bei autorisierten Honda-Wartungshändlern erhältlich. Wiederinbetriebnahme. Der Funkenschutz muss alle 100 Stunden gewartet werden, um seine Reinigung vorgesehene Funktion zu erhalten.

  • Seite 12: Transport

    Entleeren von Kraftstofftank und Vergaser Lagerungsvorkehrungen Soll der Motor mit Benzin in Kraftstofftank und Vergaser gelagert werden, ist es wichtig, die Gefahr einer Benzindampfentflammung zu verringern. Wählen Sie einen gut belüfteten Lagerraum fern von Geräten, Benzin ist äußerst feuergefährlich und explosiv, und Sie die mit Flammen arbeiten, wie z.

  • Seite 13: Behebung Unerwarteter Probleme

    BEHEBUNG UNERWARTETER PROBLEME TECHNISCHE INFORMATION UND VERBRAUCHERINFORMATION MOTOR SPRINGT NICHT AN TECHNISCHE INFORMATION Mögliche Ursache Korrektur Batterie entladen. Die Batterie nachladen. Position der Seriennummer Sicherung durchgebrannt. Sicherung austauschen. Tragen Sie bitte Motorseriennummer, Typ und Kaufdatum in die Felder unten ein. Sie benötigen diese Information zur Bestellung von Kraftstoffhahn auf AUS Den Hebel auf EIN oder AUF Ersatzteilen, bei technischen Fragen und bei Nachfragen zur Garantie.

  • Seite 14: Batterieanschlüsse Für Elektrischen Starter

    Batterieanschlüsse für elektrischen Starter Fernsteuergestänge Gas- und Choke-Hebel sind mit Löchern für optionale Empfohlene Batterie GCV520 12 V–30 Ah Seilzugbefestigung versehen. GXV520 Die folgenden Abbildungen zeigen Installationsbeispiele für einen GCV530 12 V–30 Ah Festdrahtzug. Kein Flechtdrahtkabel verwenden. GXV530 Einzelhebeltyp: Darauf achten, dass die Batterie nicht mit vertauschter Polarität...

  • Seite 15: Vergasermodifikationen Für Betrieb In Höhenlagen

    Schadstoffbegrenzungssysteme dokumentieren. Auswirkung der Höhenlage auf die Motorleistung noch größer. Die folgenden Anweisungen und Verfahren müssen eingehalten werden, um Emissionen Ihres Honda-Motors innerhalb der Wenn der Vergaser für Betrieb in Höhenlagen modifiziert worden ist, Emissionsnormen zu halten. wird bei Betrieb in niedrigeren Lagen ein zu mageres Gemisch aufbereitet.

  • Seite 16: Abscheidungsgrad

    458×427×331 mm Kalifornien zertifizierte Modelle) und kanadischen Emissionsvorschriften Trockenmasse 30,5 kg konstruiert, gefertigt und zertifiziert. Bei jeder Wartungsarbeit sollten Honda Original-Ersatzteile verwendet werden, falls erforderlich. Diese [Gewicht] Original-Austauschteile sind nach denselben Normen wie die Motortyp Viertakt-Zweizylindermotor mit oben ursprünglichen Teile gefertigt, so dass Sie auf deren Eignung und liegender Nockenwelle (Zylinder in einer 90°-V-Anordnung)

  • Seite 17: Schnellverweisinformation

    Die tatsächliche Leistung des im Endprodukt eingebauten Motors hängt von zahlreichen Faktoren ab, u. a. von der Betriebsdrehzahl des Motors im Einsatz, den Umweltbedingungen, der Wartung und Mit 12 A-Ladespule anderen Variablen. E BAT Abstimmspezifikationen GCV520/530, GXV520/530 POSITION SPEZIFIKATION WARTUNG START Elektrodenabstand 0,7–0,8 mm...
  • Seite 18 Mit 18 A-Ladespule E BAT START Schwarz Braun Gelb Orange Blau Hellblau Grün Hellgrün Rosa Weiß Grau HAUPTSICHERUNG (25 A) MOTORSCHALTER MOTORMASSE LADELAMPE KRAFTSTOFFAB- SCHALTELEKTRO- MAGNET STARTERMOTOR BATTERIE 18 A-LADESPULE ZÜNDSPULE Nr. 2 ZÜNDKERZE ZÜNDSPULE Nr. 1 ZÜNDKERZE MOTORSTOPPDIODE GLEICHRICHTER DEUTSCH...

  • Seite 19: Verbraucherinformation

    Sie es bitte mit dem Management des Betriebs. Alle übrigen Gebiete: Der Wartungsmanager, Geschäftsführer oder Besitzer kann helfen. Lassen Sie sich bitte vom in Ihrem Gebiet zuständigen Honda- Fast alle Probleme können so gelöst werden. Vertriebshändler beraten.
