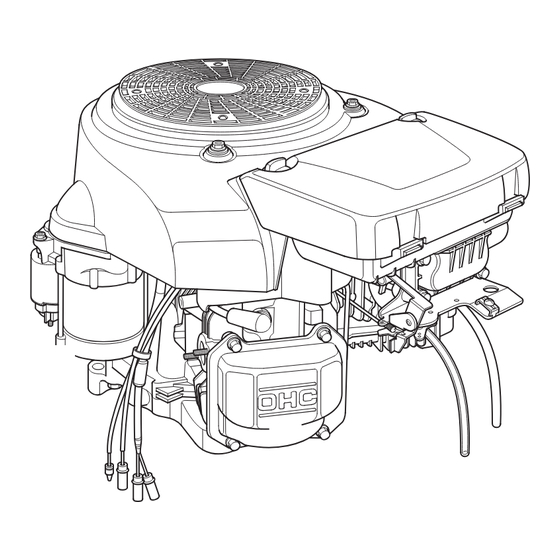

Honda GXV520 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Honda Anleitungen
  4. Motoren
  5. GXV520
  6. Bedienungsanleitung

Honda GXV520 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für GXV520:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
EINFÜHRUNG
Vielen Dank, dass Sie sich für einen Motor von Honda entschieden haben.
Wir möchten Ihnen dabei helfen, die besten Ergebnisse mit Ihrem neuen
Motor zu erzielen und ihn sicher zu betreiben. Dieses Handbuch enthält
diesbezügliche Informationen; bitte lesen Sie es sorgfältig durch, bevor Sie
den Motor in Betrieb nehmen. Bitte wenden Sie sich im Störungsfalle oder
mit Fragen zu Ihrem Motor an einen autorisierten Honda-Wartungshändler.
Alle Informationen in dieser Veröffentlichung beruhen auf dem zum
Zeitpunkt der Drucklegung aktuellen Produktinformationsstand. Honda
Motor Co., Ltd. behält sich das Recht vor, jederzeit und ohne
Vorankündigung Änderungen vornehmen zu dürfen, ohne hierdurch
irgendeine Verpflichtung einzugehen. Kein Teil dieser Veröffentlichung
darf ohne schriftliche Genehmigung reproduziert werden.
Dieses Handbuch ist als permanenter Bestandteil des Motors zu betrachten
und sollte bei einem Verkauf des Motors dem neuen Besitzer übergeben
werden.
Zusätzliche Informationen bezüglich Starten, Stoppen, Betrieb und
Einstellungen des Motors oder spezieller Wartungsanweisungen
entnehmen Sie bitte der Gebrauchsanleitung für die Ausrüstung, die durch
diesen Motor angetrieben wird.
Vereinigte Staaten, Puerto Rico und Amerikanische Jungferninseln:
Wir raten Ihnen, die Garantiepolice durchzulesen, um die
Garantieleistungen und Ihre Verantwortung als Besitzer voll zu verstehen.
Die Garantiepolice ist ein getrenntes Dokument, das Sie von Ihrem Händler
erhalten haben sollten.
SICHERHEITSANGABEN
Achten Sie auf Ihre eigene Sicherheit und die anderer Personen. Wichtige
Sicherheitsangaben finden Sie in diesem Handbuch und am Motor. Bitte
lesen Sie diese Angaben aufmerksam.
Eine Sicherheitsangabe weist auf potenzielle Verletzungsgefahren für Sie
und andere Personen hin. Jede Sicherheitsangabe ist durch ein
Achtungssymbol
und eines der drei Schlüsselwörter GEFAHR,
WARNUNG oder VORSICHT gekennzeichnet.
Diese Schlüsselwörter haben die folgenden Bedeutungen:
Jede dieser Angaben gibt Aufschluss über die Art der Gefahr, die
möglichen Folgen und die Abhilfemaßnahmen zur Vermeidung oder
Verringerung von Verletzungen.
SCHADENVERHÜTUNGSANGABEN
Außerdem enthält das Handbuch andere wichtige Textstellen, die durch
das Wort ACHTUNG gekennzeichnet sind.
Dieses Wort hat die folgende Bedeutung:
Bei Nichtbefolgung der Anweisungen besteht die Gefahr
einer Beschädigung des Motors oder anderer Sachwerte.
Diese Angaben sollen Ihnen dabei helfen, Schäden am Motor, an anderen
Sachwerten und an der Umwelt zu verhüten.
2009 Honda Motor Co., Ltd.
−
GCV520R·GCV530R·GXV530R GCV520U·GCV530U·GXV520U·GXV530U
37Z5Z711
00X37-Z5Z-7111
Bei Nichtbefolgung der gegebenen
Anweisungen besteht HÖCHSTE
LEBENSGEFAHR bzw. die GEFAHR
LEBENSGEFÄHRDENDER VERLETZUNGEN.
Bei Nichtbefolgung der gegebenen
Anweisungen besteht LEBENSGEFAHR
bzw. die GEFAHR SCHWERER
VERLETZUNGEN.
Bei Nichtbefolgung der gegebenen
Anweisungen besteht
VERLETZUNGSGEFAHR.
Alle Rechte vorbehalten
BEDIENUNGSANLEITUNG
MANUALE DELL'UTENTE
INSTRUKTIEHANDLEIDING
GCV520 · GCV530 · GXV520 · GXV530
Click to Save File
Die von diesem Produkt erzeugten
Motorabgase enthalten Chemikalien, die laut
Forschungsergebnissen des Bundesstaates
Kalifornien Krebs, Geburtsfehler oder
Schäden an den Fortpflanzungsorganen
INHALT
EINFÜHRUNG
..................................
SICHERHEITSANGABEN
................
BETRIEB
...........................................
BETRIEB
...........................................
.....................
.....................
...............
...............
.......................
TANKEN
.......................................
MOTORÖL
....................................
........................
......................
.................................
ÖLFILTER
......................................
LUFTFILTER
.................................
.............................
.................................
DEUTSCH
verursachen.
.1
.1
...........................
.........
.2
..............................
..............
.2
..........................
............
.2
.......
.3
..............................
.3
....................................
.4
.4
............
.4
............
.5
.............................
.5
..............
.6
.6
.6
........6
Abstimmspezifikationen
.6
Schnellverweisinformation
.7
Schaltschemata
.7
.7
.7
.8
.8
.9
.9
.9
.....................
.10
.10
.10
.......................
.11
.11
............
.11
.12
.13
...
......
.13
.14
...................
.14
...............
.15
........15
....................
.16
......................
.16
...........
.17
......
.17
.........................
.17
...
...........
.19
.........
.19
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Honda GXV520

Inhaltszusammenfassung für Honda GXV520

  • Seite 1: Inhaltsverzeichnis

    EINFÜHRUNG Vielen Dank, dass Sie sich für einen Motor von Honda entschieden haben. Wir möchten Ihnen dabei helfen, die besten Ergebnisse mit Ihrem neuen Motor zu erzielen und ihn sicher zu betreiben. Dieses Handbuch enthält BEDIENUNGSANLEITUNG diesbezügliche Informationen; bitte lesen Sie es sorgfältig durch, bevor Sie MANUALE DELL’UTENTE...

  • Seite 2: Sicherheitsinformation

    Diese Plakette warnt Sie vor möglichen Gefahren, um ernsthafte Verletzungen vermeiden zu helfen. Lesen Sie sie bitte aufmerksam. Wenn sich die Plakette abgelöst hat oder schwer leserlich geworden ist, wenden Sie sich an Ihren Honda-Wartungshändler, um einen Ersatz zu bekommen. WARNPLAKETTE KRAFTSTOFFPUMPE ÖLDRUCKSCHALTER...

  • Seite 3: Ausstattungsmerkmale

    Prüfen Sie stets die folgenden Punkte, bevor Sie den Motor starten: stimmt, stellen Sie den Betrieb des Motors ein und wenden Sie sich an einen autorisierten Honda-Wartungshändler. Allgemeinen Zustand des Motors kontrollieren Prüfen Sie die Außen- und Unterseite des Motors auf Anzeichen von Öl- oder Benzinlecks.

  • Seite 4: Vorkehrungen Für Sicheren Betrieb

    BETRIEB DOPPELHEBELTYP: Zum Starten eines kalten Motors den Choke-Hebel auf CLOSED und den VORKEHRUNGEN FÜR SICHEREN BETRIEB Gashebel von MIN. weg etwa auf 1/3 bis zur Position MAX. stellen. Bitte lesen Sie die Abschnitte SICHERHEITSINFORMATION auf Seite und KONTROLLEN VOR DEM BETRIEB auf Seite , bevor Sie den Motor zum CHOKEHEBEL ersten Mal in Betrieb nehmen.

  • Seite 5: Stoppen Des Motors

    EINZELHEBELTYP: STOPPEN DES MOTORS Wenn der Steuerhebel zum Starten des Motors auf CHOKE gestellt worden ist, ihn allmählich auf MIN. zurückstellen, während der Motor Zum Stoppen des Motors in einem Notfall schalten Sie einfach den warmläuft. Motorschalter aus (Stellung OFF). Bei normalen Verhältnissen gehen Sie wie nachfolgend beschrieben vor.

  • Seite 6: Wartung Des Motors

    Motor unter erschwerten Bedingungen, z. B. im Dauerbetrieb bei hoher Ölfilter Auswechseln Belastung oder hohen Temperaturen, oder unter ungewöhnlich nassen (Typen mit oder staubigen Bedingungen betreiben, lassen Sie sich von Ihrem Honda- entsprechender Wartungshändler hinsichtlich Ihrer individuellen Anforderungen beraten. Ausstattung) Wartung, Austausch sowie Reparatur von Vorrichtungen und Systemen Luftfilter Überprüfen...

  • Seite 7: Empfohlenes Öl

    TANKEN MOTORÖL Empfohlener Kraftstoff Das Öl ist ein ausschlaggebender Faktor für die Leistung und Lebensdauer Bleifreies Benzin des Motors. ‘‘Pump Octane Number’’ 86 oder höher Waschaktives Kraftfahrzeugöl für Viertaktmotoren verwenden. Außer USA Research-Oktan-Zahl 91 oder höher ‘‘Pump Octane Number’’ 86 oder höher Empfohlenes Öl Dieser Motor ist für Betrieb mit bleifreiem Benzin mit einer Oktanzahl von Motoröl für Viertaktmotoren...

  • Seite 8: Ölwechsel

    Den Filtermontagesockel reinigen, und die Dichtung des neuen Ölfilters mit sauberem Motoröl anfeuchten. ÖLABLASS-SCHRAUBE ÖLEINFÜLLVERSCHLUSS/MESSSTAB Nur einen Honda-Original-Ölfilter oder einen für Ihr Modell entwickelten Filter gleichwertiger Qualität verwenden. Durch den Gebrauch eines Den Öleinfüllverschluss/Messstab sicher anbringen. falschen Filters oder eines markenfremden Filters, der Hondas Qualitätsnormen nicht erfüllt, kann der Motor beschädigt werden.

  • Seite 9: Luftfilter

    LUFTFILTER Bei Wiederverwendung die Luftfiltereinsätze reinigen. Ein verschmutzter Luftfilter behindert den Luftstrom zum Vergaser, Papierfiltereinsatz: Den Filtereinsatz einige Male auf einer harten wodurch die Motorleistung vermindert wird. Wird der Motor in sehr Oberfläche ausklopfen, um Schmutz zu beseitigen, oder Druckluft [nicht staubiger Umgebung betrieben, ist der Luftfilter häufiger als im über 207 kPa (2,1 kgf/cm )] von der Innenseite durch den Filtereinsatz WARTUNGSPLAN angegeben zu reinigen.

  • Seite 10: Kraftstofffilter

    Die empfohlenen Zündkerzen haben den korrekten Wärmewert für Wenn ein hohes Maß an Wasseransammlung oder Ablagerungen im normale Motorbetriebstemperaturen. Kraftstofffilter vorgefunden wird, ist der Motor einem autorisierten Honda- Wartungshändler zu übergeben. Falsche Zündkerzen können zu Motorschäden führen. Um gute Leistung zu liefern, müssen die Zündkerzen einen korrekten Elektrodenabstand haben und frei von Ablagerungen sein.

  • Seite 11: Funkenschutz

    Motors durch Rost und Korrosion beeinträchtigt werden, und erleichtern örtlichen Gesetze und Vorschriften. Ein Funkenschutz ist bei autorisierten das Starten des Motors bei der Wiederinbetriebnahme. Honda-Wartungshändlern erhältlich. Reinigung Der Funkenschutz muss alle 100 Stunden gewartet werden, um seine Wenn der Motor in Betrieb war, lassen Sie ihn mindestens eine halbe vorgesehene Funktion zu erhalten.

  • Seite 12: Transport

    Entleeren von Kraftstofftank und Vergaser Lagerungsvorkehrungen Soll der Motor mit Benzin in Kraftstofftank und Vergaser gelagert werden, ist es wichtig, die Gefahr einer Benzindampfentflammung zu verringern. Wählen Sie einen gut belüfteten Lagerraum fern von Geräten, die mit Benzin ist äußerst feuergefährlich und explosiv, und Sie Flammen arbeiten, wie z.B.

  • Seite 13: Behebung Unerwarteter Probleme

    (Motor überflutet). Motor bei auf MAX. Kaufdatum: ______ / ______ / ______ gestelltem Gashebel starten. Den Motor einem Kraftstofffilter Defekte Bauteile je autorisierten verstopft, nach Erfordernis Honda- Vergaserstörung, auswechseln oder Wartungshändler Zündungsstörung, reparieren. übergeben oder im festsitzende Ventile Werkstatt- usw. Handbuch nachschlagen.

  • Seite 14: Batterieanschlüsse Für Elektrostarter

    Batterieanschlüsse für Elektrostarter Fernsteuergestänge Empfohlene Batterie Gas- und Choke-Hebel sind mit Löchern für optionale Seilzugbefestigung 12 V 30 Ah − GCV520 versehen. GXV520 12 V 30 Ah − GCV530 Die folgenden Abbildungen zeigen Installationsbeispiele für ein GXV530 Volldrahtkabel. Kein Flechtdrahtkabel verwenden. Einzelhebeltyp: Darauf achten, dass die Batterie nicht mit vertauschter Polarität...

  • Seite 15: Vergasermodifikationen Für Betrieb In Höhenlagen

    Schadstoffbegrenzungssysteme dokumentieren. Die folgenden Anweisungen und Verfahren müssen eingehalten werden, Wenn der Vergaser für Betrieb in Höhenlagen modifiziert worden ist, wird um Emissionen Ihres Honda-Motors innerhalb der Emissionsnormen zu bei Betrieb in niedrigeren Lagen ein zu mageres Gemisch aufbereitet. halten.

  • Seite 16: Abscheidungsgrad

    Höhe 30,5 kg gefertigt und zertifiziert. Bei jeder Wartungsarbeit sollten Original- Trockengewicht [Gewicht] Viertaktmotor obenliegende Nockenwelle, Austauschteile Honda Genuine verwendet werden, falls erforderlich. Diese Motortyp 2 Zylinder (V-Anordnung, um 90° versetzt) Original-Austauschteile sind nach denselben Normen wie die 530 cm ursprünglichen Teile gefertigt, so dass Sie auf deren Eignung und Leistung...

  • Seite 17: Spezifikation

    Die tatsächliche Leistung des im Endprodukt eingebauten Motors hängt GLEICHRICHTER von zahlreichen Faktoren ab, u. a. von der Betriebsdrehzahl des Motors im Einsatz, den Umweltbedingungen, der Wartung und anderen Variablen. Abstimmspezifikationen GCV520/530, GXV520/530 GEGENSTAND SPEZIFIKATION WARTUNG Elektrodenabstand − 0,8 mm...
  • Seite 18 Mit 18-A-Ladespule START Schwarz Braun Gelb Orange Blau Hellblau Grün Hellgrün Rosa Weiß Grau HAUPTSICHERUNG (25 A) ZÜNDSCHALTER MOTORMASSE LADELAMPE KRAFTSTOFFABSCHALT- ELEKTROMAGNET ANLASSER BATTERIEN 18-A-LADESPULE ZÜNDSPULE Nr. 2 ZÜNDKERZE ZÜNDSPULE Nr. 1 ZÜNDKERZE MOTORSTOPPDIODE GLEICHRICHTER DEUTSCH...

  • Seite 19: Verbraucherinformation

    Ergebnis gekommen sind, können Sie mit der Honda-Geschäftsstelle in Verbindung treten, wie angegeben. Alle übrigen Gebiete: Falls Sie mit der vom Management des Händlerbetriebs getroffenen Entscheidung nicht zufrieden sind, wenden Sie sich an die Honda- Geschäftsstelle, wie angegeben. 《 Honda-Geschäftsstelle 》...

Diese Anleitung auch für:

Gcv530Gcv520Gxv530

Inhaltsverzeichnis
