Bedienelemente
dB
dB
ON
LINK
dB
12
Link-Modus
Hauptsächlich wohl für den Stereobetrieb, aber auch für Effekte wie
die Übertragung einer rhythmischen Struktur von einem Kanal auf den
nächsten (siehe „Anwendungen" auf Seite 16) können Sie jeweils zwei
Transient-Designer-Module im Link-Modus betreiben.
Im Link-Modus erhalten beide Module die Steuerspannungen
des Master-Moduls. Im Stereobetrieb ist dadurch ein kohärentes
Stereobild sichergestellt. Alle Bedienelemente des Master-Moduls
inklusive On- und Link-Schaltung sowie deren Statusanzeigen steu-
ern das Slave-Modul. Alle Bedienelemente des Slave-Moduls sind
während des Link-Modus' inaktiv. WICHTIG: Einzige Ausnahme ist der
Output Gain-Regler, der auch im Link-Modus manuell am Slave-Modul
eingestellt werden muss.
Falls Sie den LINK-Schalter eines Slave-Moduls betätigen, werden Sie
feststellen, dass der LINK-Schalter des Master-Moduls nicht aufleuch-
tet. Sie wissen dann, dass sie den „falschen" LINK-Schalter betätigt
haben, da nur am Master-Modul der Link-Modus hergestellt werden
kann.
Module für den Link-Betrieb konfigurieren

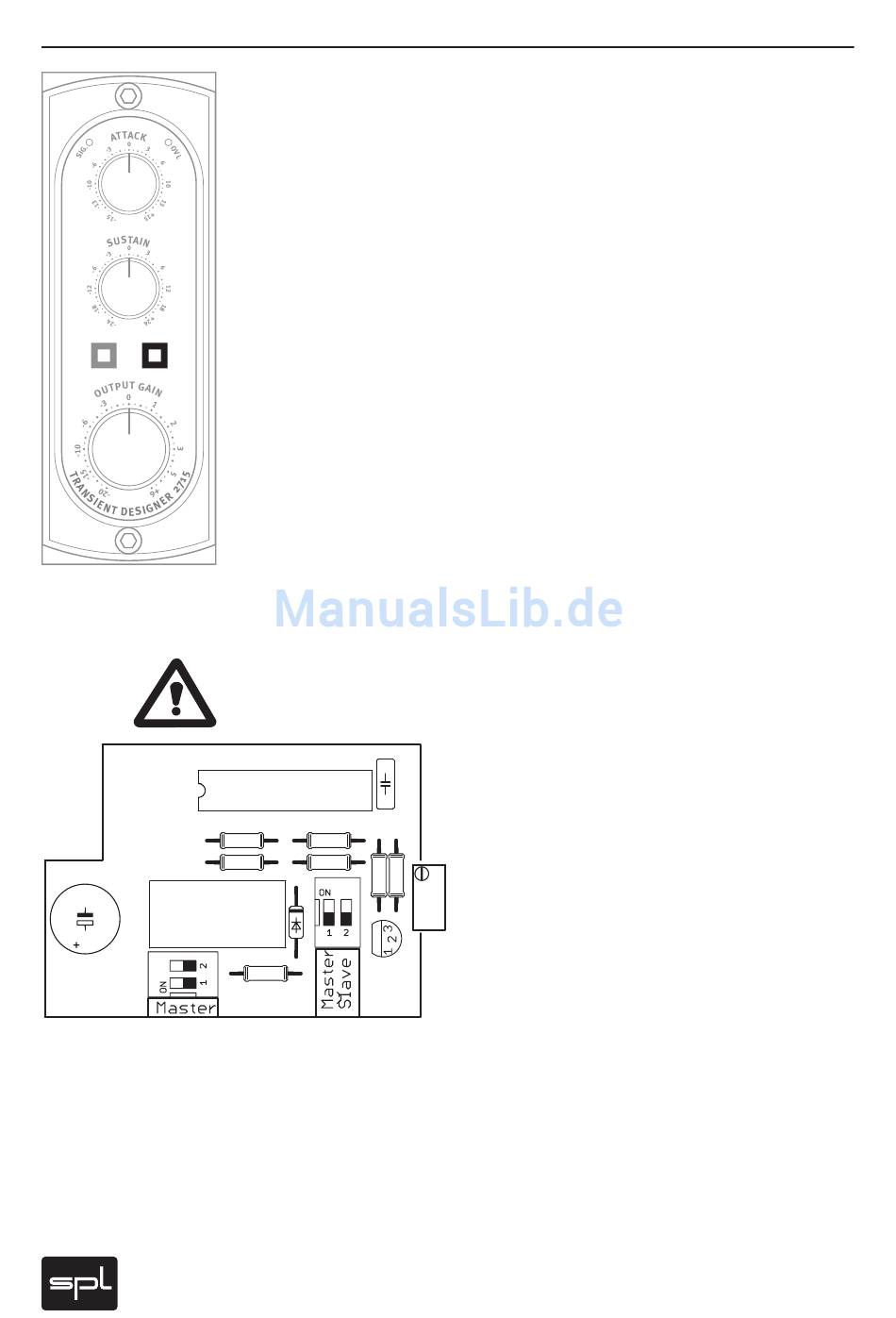

Auf der Platine des Moduls befindet sich zwei Doppelschalter.
angeordnet. Am „Master"-Modul müssen beide Schalter in die
Position „Master" gesetzt werden (nach links), beim „Slave"-Modul
setzen Sie beide Schalter auf „Slave" (nach rechts).
Abschließend verbinden Sie beide Module mit dem mitgelieferten
Verbindungs-Flachbandkabel.
Einer ist senkrecht angeordnet. Auf der
Platine sehen Sie unterhalb dieses Schalters
Beschriftungen: dementsprechend ist der
linke Schalter der „Master"-Schalter, der
rechte Schalter ist der „Slave"-Schalter.
Setzen Sie am „Master"-Modul den linken
„Master"-Schalter auf ON (Schalter nach
oben) und den rechten „Slave"-Schalter auf
OFF (Schalter nach unten). Am „Slave"-Modul
verfahren sie umgekehrt: „Master"-Schalter
nach unten, „Slave"-Schalter nach oben.
Der zweite Doppelschalter ist waagerecht
RackPack: Transient Designer
Link-Modus
>
