Attack-Regelnetzwerk,

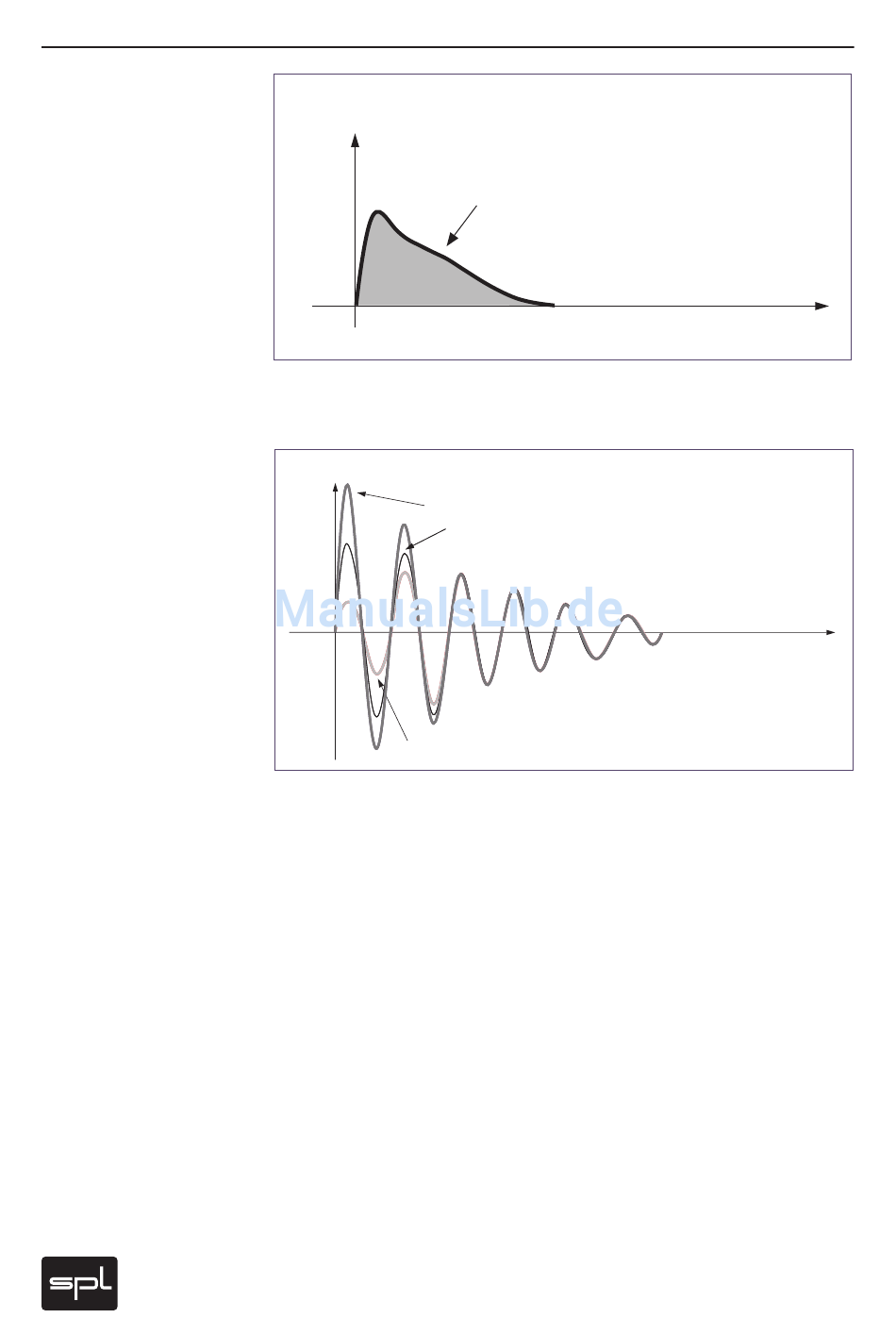

Abb. 2: Errechnete Steuerspannung (Attack)
U/mV
Die graue Fläche in Abb. 2 ist die Differenz aus Env 1 und Env 2 , aus der
das Steuersignal für das VCA errechnet wird.
Abb. 3: Bearbeitete Wellenformen (Attack)
U/V
Maximaler Attack
Minimaler Attack
Abbildung 3 zeigt die bearbeiteten Wellenformen mit maximalem und
minimalem Attack im Vergleich zur originalen Wellenform aus Abb.1.
Das SUSTAIN-Regelnetzwerk
Das Sustain-Regelnetzwerk erzeugt ebenfalls zwei Hüllkurven. Der
Hüllkurvenverfolger Env 3 (siehe Abb. 4) folgt wieder der originalen
Wellenform. Der Hüllkurvenerzeuger Env 4 (siehe Abb. 4) hält den
Pegel der Ausschwingphase über einen längeren Zeitraum auf dem
Niveau des Spitzenpegels.
Aus der Differenz der beiden Spannungen (graue Fläche) wird die
Steuerspannung für das VCA gewonnen. Bei positiven Sustain-Werten
wird der Ausschwingvorgang verlängert, bei negativen Sustain-
Werten wird der Ausschwingvorgang verkürzt.
Sustain-Regelnetzwerk
Differenz Env 1 - Env 2
entspricht VCA-Steuerspannung
Originale Wellenform
RackPack: Transient Designer
t/ms
t/ms
