SPL Transient Designer Bedienungsanleitung Seite 21

Sustain-Regelnetzwerk

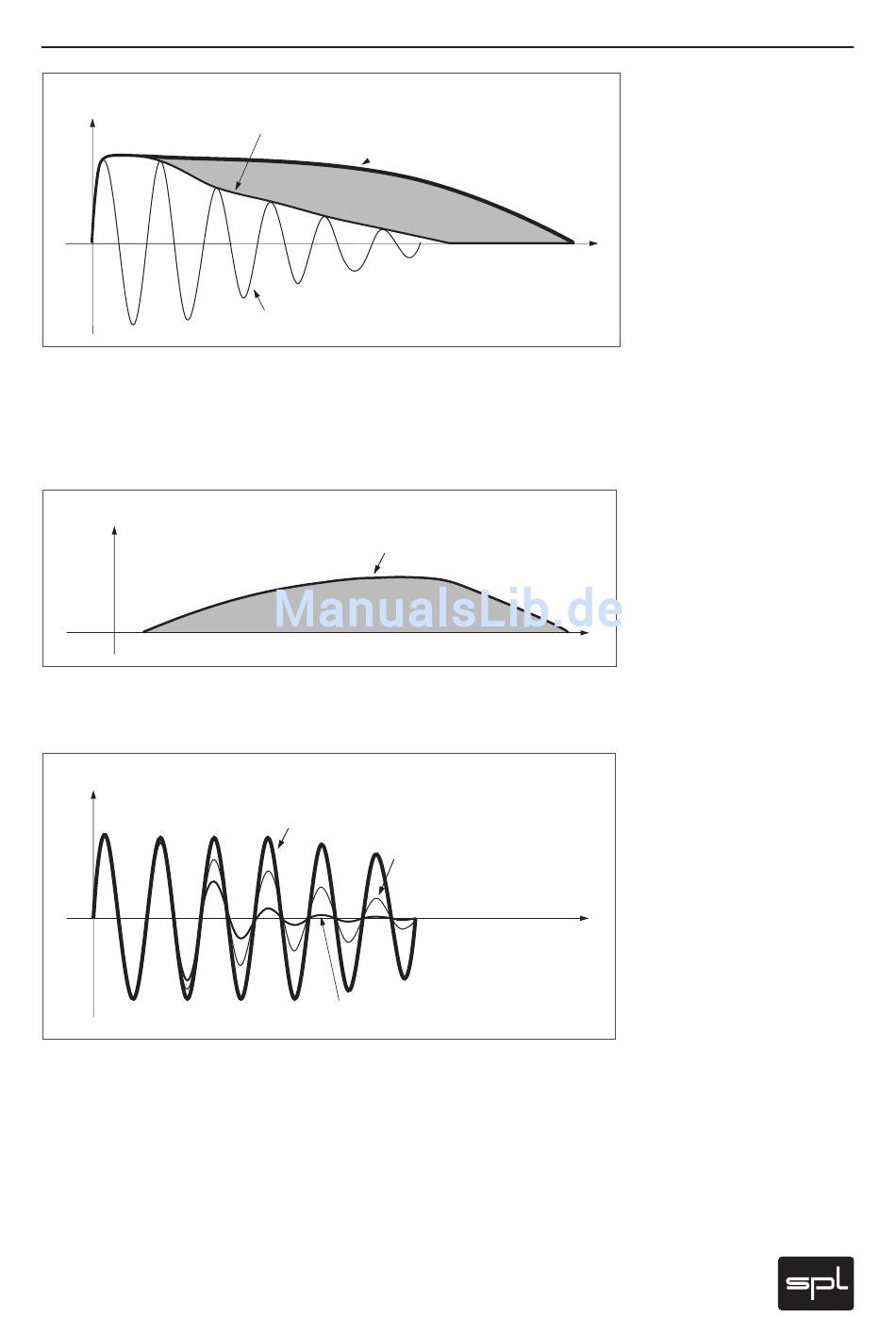

Abb. 4: Generierte Hüllkurven (Sustain)
U/V
Abbildung 4 zeigt die originale Wellenform und die beiden erzeugten
Hüllkurven zur Bearbeitung des Ausschwingverhaltens. Der Hüll-kur-
venverfolger Env 1 lehnt sich an die originale Wellenform an. Env 2
besitzt einen langsameren Einschwingvorgang.
Abb. 5: Errechnete Steuerspannung (Sustain)
U/mV
Abbildung 5 zeigt die Differenz aus Env 4 und Env 3, welche die VCA-
Steuerspannung ergibt.
Abb. 6: Bearbeitete Wellenformen (Sustain)
U/V
Abbildung 6 zeigt die bearbeiteten Wellenformen mit maximalem und
minimalem Sustain im Vergleich zur originalen Wellenform aus Abb. 4.
RackPack: Transient Designer
Env 3 (Hüllkurvenverfolger)
Env 4 (lange Ausschwingzeit)
Originale Wellenform
Differenz (Env 4 - Env 3)
entspricht Steuerspannung
Maximales Sustain
Originale Wellenform
Minimales Sustain
t/ms
t/ms
t/ms
