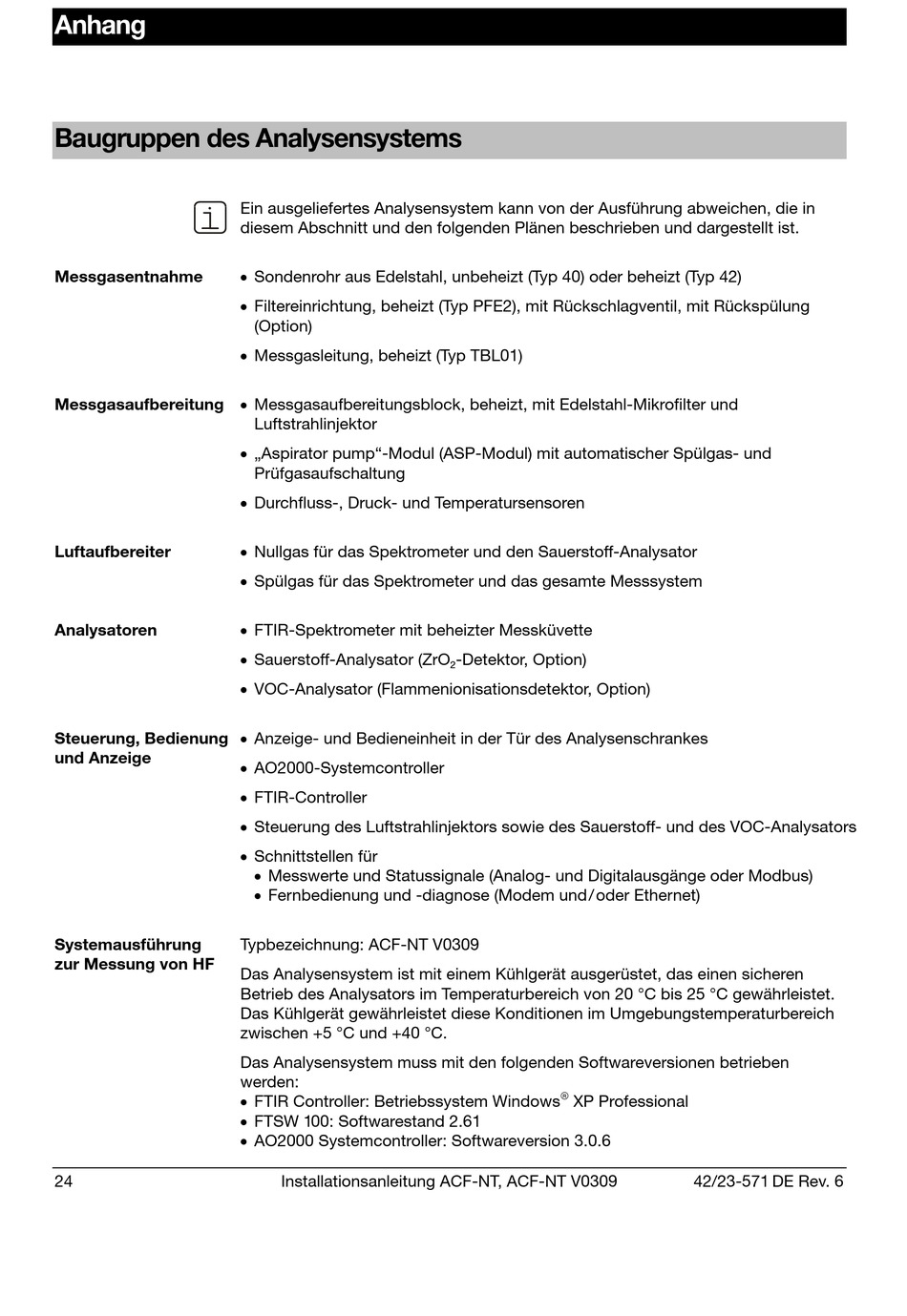

Baugruppen des Analysensystems

Messgasentnahme
Messgasaufbereitung  Messgasaufbereitungsblock, beheizt, mit Edelstahl-Mikrofilter und
Luftaufbereiter
Analysatoren
Steuerung, Bedienung
und Anzeige
Systemausführung
zur Messung von HF
24
Ein ausgeliefertes Analysensystem kann von der Ausführung abweichen, die in
diesem Abschnitt und den folgenden Plänen beschrieben und dargestellt ist.
 Sondenrohr aus Edelstahl, unbeheizt (Typ 40) oder beheizt (Typ 42)
 Filtereinrichtung, beheizt (Typ PFE2), mit Rückschlagventil, mit Rückspülung
(Option)
 Messgasleitung, beheizt (Typ TBL01)
Luftstrahlinjektor
 „Aspirator pump"-Modul (ASP-Modul) mit automatischer Spülgas- und
Prüfgasaufschaltung
 Durchfluss-, Druck- und Temperatursensoren
 Nullgas für das Spektrometer und den Sauerstoff-Analysator
 Spülgas für das Spektrometer und das gesamte Messsystem
 FTIR-Spektrometer mit beheizter Messküvette
 Sauerstoff-Analysator (ZrO
 VOC-Analysator (Flammenionisationsdetektor, Option)
 Anzeige- und Bedieneinheit in der Tür des Analysenschrankes
 AO2000-Systemcontroller
 FTIR-Controller
 Steuerung des Luftstrahlinjektors sowie des Sauerstoff- und des VOC-Analysators
 Schnittstellen für
 Messwerte und Statussignale (Analog- und Digitalausgänge oder Modbus)
 Fernbedienung und -diagnose (Modem und / oder Ethernet)
Typbezeichnung: ACF-NT V0309
Das Analysensystem ist mit einem Kühlgerät ausgerüstet, das einen sicheren
Betrieb des Analysators im Temperaturbereich von 20 °C bis 25 °C gewährleistet.
Das Kühlgerät gewährleistet diese Konditionen im Umgebungstemperaturbereich
zwischen +5 °C und +40 °C.
Das Analysensystem muss mit den folgenden Softwareversionen betrieben
werden:
 FTIR Controller: Betriebssystem Windows
 FTSW 100: Softwarestand 2.61
 AO2000 Systemcontroller: Softwareversion 3.0.6
