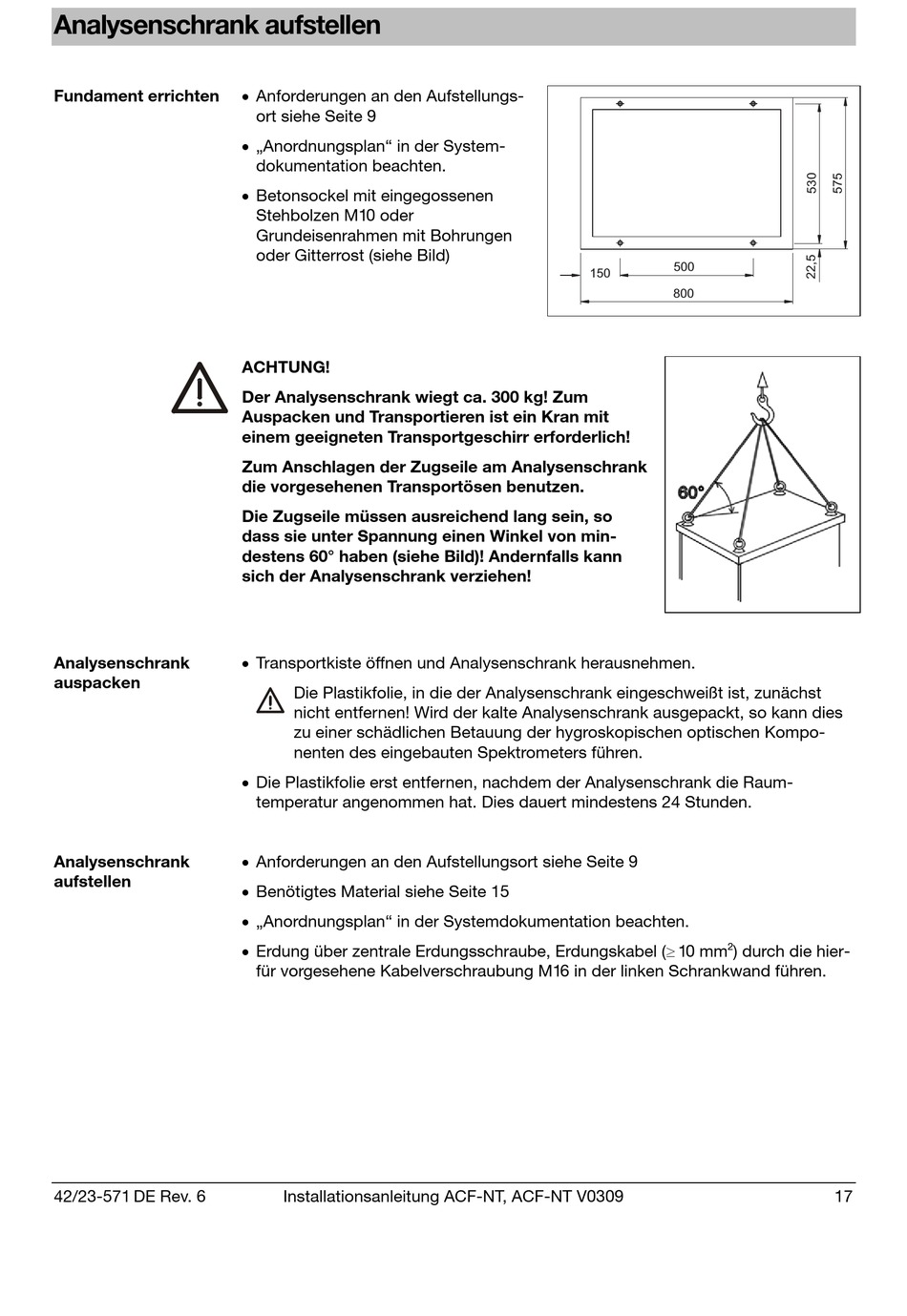

Analysenschrank aufstellen
Fundament errichten
Analysenschrank
auspacken
Analysenschrank
aufstellen
42/23-571 DE Rev. 6
Anforderungen an den Aufstellungs-
ort siehe Seite 9
„Anordnungsplan" in der System-
dokumentation beachten.
Betonsockel mit eingegossenen
Stehbolzen M10 oder
Grundeisenrahmen mit Bohrungen
oder Gitterrost (siehe Bild)
ACHTUNG!
Der Analysenschrank wiegt ca. 300 kg! Zum
Auspacken und Transportieren ist ein Kran mit
einem geeigneten Transportgeschirr erforderlich!
Zum Anschlagen der Zugseile am Analysenschrank
die vorgesehenen Transportösen benutzen.
Die Zugseile müssen ausreichend lang sein, so
dass sie unter Spannung einen Winkel von min-
destens 60° haben (siehe Bild)! Andernfalls kann
sich der Analysenschrank verziehen!
Transportkiste öffnen und Analysenschrank herausnehmen.
Die Plastikfolie, in die der Analysenschrank eingeschweißt ist, zunächst
nicht entfernen! Wird der kalte Analysenschrank ausgepackt, so kann dies
zu einer schädlichen Betauung der hygroskopischen optischen Kompo-
nenten des eingebauten Spektrometers führen.
Die Plastikfolie erst entfernen, nachdem der Analysenschrank die Raum-
temperatur angenommen hat. Dies dauert mindestens 24 Stunden.
Anforderungen an den Aufstellungsort siehe Seite 9
Benötigtes Material siehe Seite 15
„Anordnungsplan" in der Systemdokumentation beachten.
Erdung über zentrale Erdungsschraube, Erdungskabel ( 10 mm
für vorgesehene Kabelverschraubung M16 in der linken Schrankwand führen.
Installationsanleitung ACF-NT, ACF-NT V0309
500
150
800
2
) durch die hier-
17
