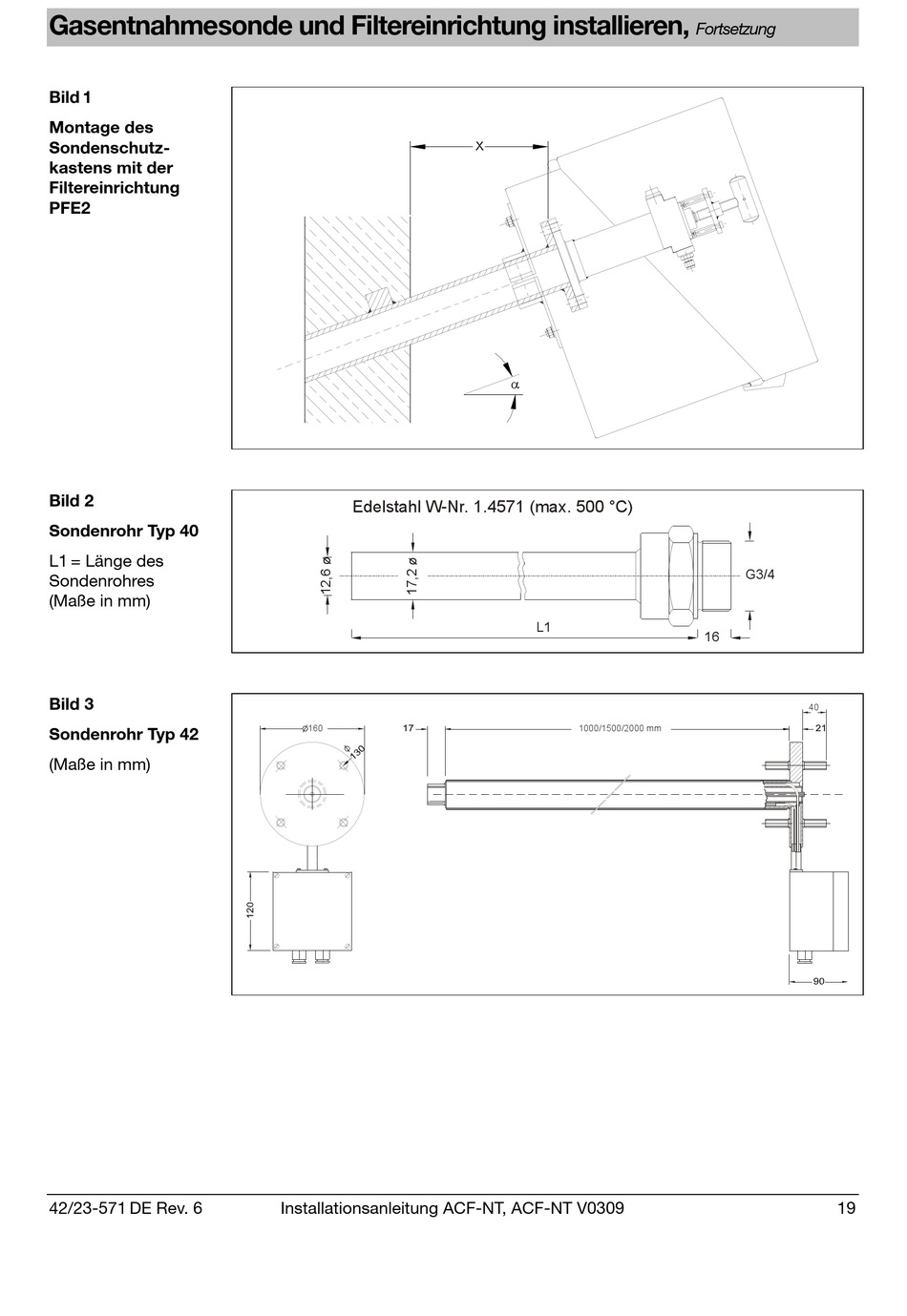

Gasentnahmesonde und Filtereinrichtung installieren,
Fortsetzung
Bild 1
Montage des
X
Sondenschutz-
kastens mit der
Filtereinrichtung
PFE2
Bild 2
Edelstahl W-Nr. 1.4571 (max. 500 °C)
Sondenrohr Typ 40
L1 = Länge des
G3/4
Sondenrohres
(Maße in mm)
L1
16
Bild 3
40
160
1000/1500/2000 mm
Sondenrohr Typ 42
(Maße in mm)
42/23-571 DE Rev. 6
Installationsanleitung ACF-NT, ACF-NT V0309
19
