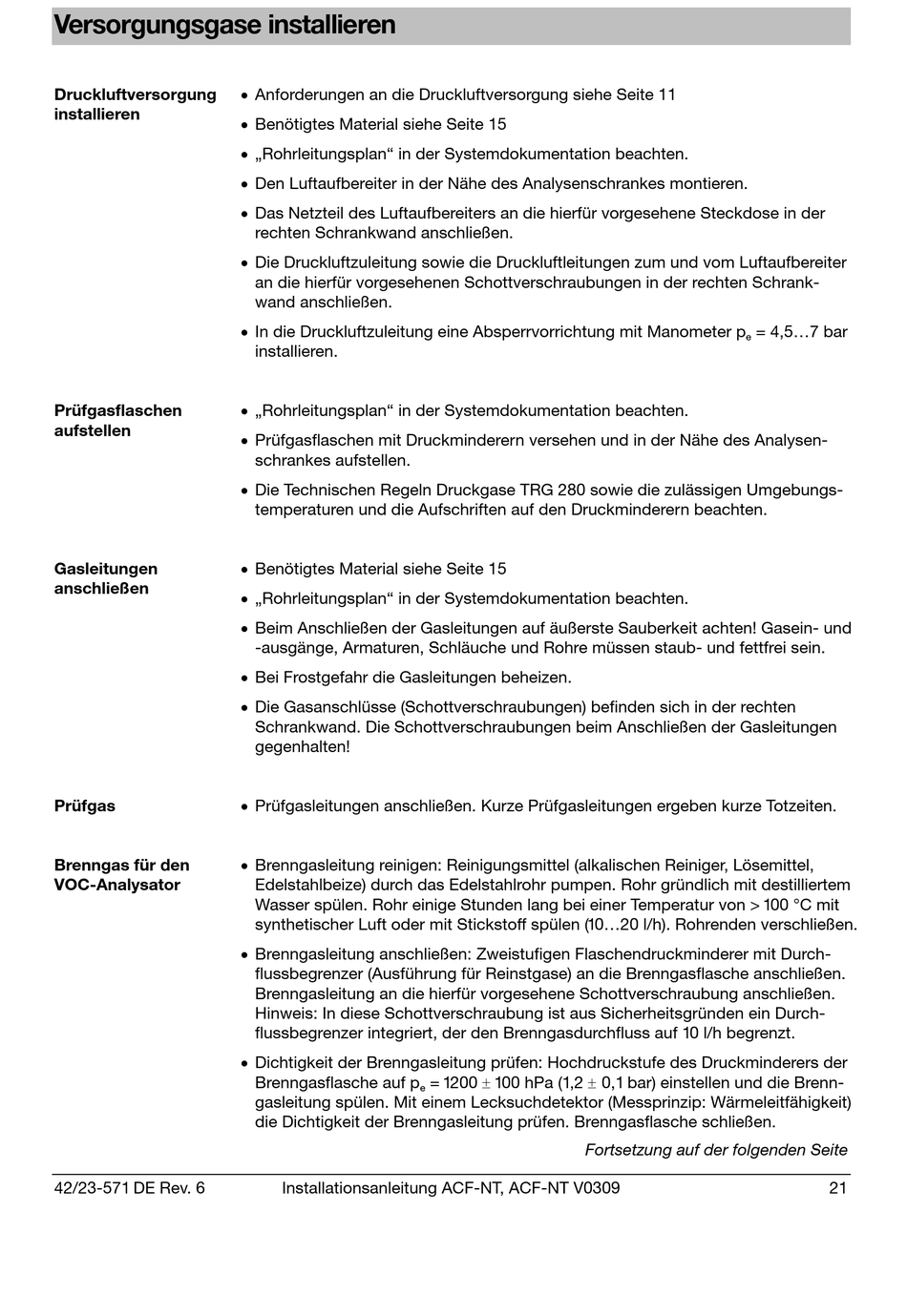

Versorgungsgase installieren
Druckluftversorgung
installieren
Prüfgasflaschen
aufstellen
Gasleitungen
anschließen
Prüfgas
Brenngas für den
VOC-Analysator
42/23-571 DE Rev. 6
Anforderungen an die Druckluftversorgung siehe Seite 11
Benötigtes Material siehe Seite 15
„Rohrleitungsplan" in der Systemdokumentation beachten.
Den Luftaufbereiter in der Nähe des Analysenschrankes montieren.
Das Netzteil des Luftaufbereiters an die hierfür vorgesehene Steckdose in der
rechten Schrankwand anschließen.
Die Druckluftzuleitung sowie die Druckluftleitungen zum und vom Luftaufbereiter
an die hierfür vorgesehenen Schottverschraubungen in der rechten Schrank-
wand anschließen.
In die Druckluftzuleitung eine Absperrvorrichtung mit Manometer p
installieren.
„Rohrleitungsplan" in der Systemdokumentation beachten.
Prüfgasflaschen mit Druckminderern versehen und in der Nähe des Analysen-
schrankes aufstellen.
Die Technischen Regeln Druckgase TRG 280 sowie die zulässigen Umgebungs-
temperaturen und die Aufschriften auf den Druckminderern beachten.
Benötigtes Material siehe Seite 15
„Rohrleitungsplan" in der Systemdokumentation beachten.
Beim Anschließen der Gasleitungen auf äußerste Sauberkeit achten! Gasein- und
-ausgänge, Armaturen, Schläuche und Rohre müssen staub- und fettfrei sein.
Bei Frostgefahr die Gasleitungen beheizen.
Die Gasanschlüsse (Schottverschraubungen) befinden sich in der rechten
Schrankwand. Die Schottverschraubungen beim Anschließen der Gasleitungen
gegenhalten!
Prüfgasleitungen anschließen. Kurze Prüfgasleitungen ergeben kurze Totzeiten.
Brenngasleitung reinigen: Reinigungsmittel (alkalischen Reiniger, Lösemittel,
Edelstahlbeize) durch das Edelstahlrohr pumpen. Rohr gründlich mit destilliertem
Wasser spülen. Rohr einige Stunden lang bei einer Temperatur von > 100 °C mit
synthetischer Luft oder mit Stickstoff spülen (10...20 l/h). Rohrenden verschließen.
Brenngasleitung anschließen: Zweistufigen Flaschendruckminderer mit Durch-
flussbegrenzer (Ausführung für Reinstgase) an die Brenngasflasche anschließen.
Brenngasleitung an die hierfür vorgesehene Schottverschraubung anschließen.
Hinweis: In diese Schottverschraubung ist aus Sicherheitsgründen ein Durch-
flussbegrenzer integriert, der den Brenngasdurchfluss auf 10 l/h begrenzt.
Dichtigkeit der Brenngasleitung prüfen: Hochdruckstufe des Druckminderers der
Brenngasflasche auf p
gasleitung spülen. Mit einem Lecksuchdetektor (Messprinzip: Wärmeleitfähigkeit)
die Dichtigkeit der Brenngasleitung prüfen. Brenngasflasche schließen.
Installationsanleitung ACF-NT, ACF-NT V0309
= 1200 100 hPa (1,2 0,1 bar) einstellen und die Brenn-
e
Fortsetzung auf der folgenden Seite
= 4,5...7 bar
e
21
