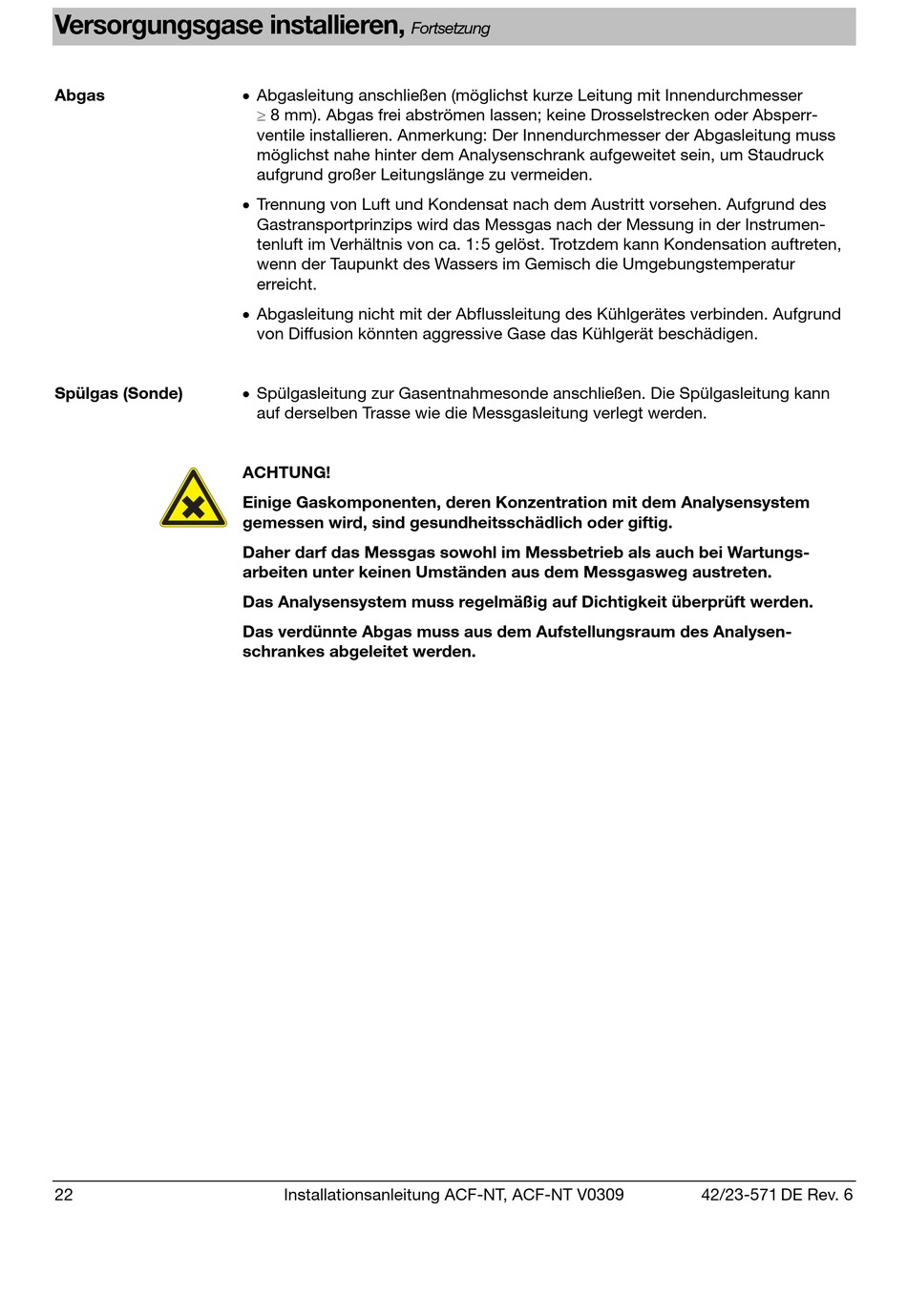

Versorgungsgase installieren,
Abgas
Spülgas (Sonde)
22
Fortsetzung
Abgasleitung anschließen (möglichst kurze Leitung mit Innendurchmesser
8 mm). Abgas frei abströmen lassen; keine Drosselstrecken oder Absperr-
ventile installieren. Anmerkung: Der Innendurchmesser der Abgasleitung muss
möglichst nahe hinter dem Analysenschrank aufgeweitet sein, um Staudruck
aufgrund großer Leitungslänge zu vermeiden.
Trennung von Luft und Kondensat nach dem Austritt vorsehen. Aufgrund des
Gastransportprinzips wird das Messgas nach der Messung in der Instrumen-
tenluft im Verhältnis von ca. 1:5 gelöst. Trotzdem kann Kondensation auftreten,
wenn der Taupunkt des Wassers im Gemisch die Umgebungstemperatur
erreicht.
Abgasleitung nicht mit der Abflussleitung des Kühlgerätes verbinden. Aufgrund
von Diffusion könnten aggressive Gase das Kühlgerät beschädigen.
Spülgasleitung zur Gasentnahmesonde anschließen. Die Spülgasleitung kann
auf derselben Trasse wie die Messgasleitung verlegt werden.
ACHTUNG!
Einige Gaskomponenten, deren Konzentration mit dem Analysensystem
gemessen wird, sind gesundheitsschädlich oder giftig.
Daher darf das Messgas sowohl im Messbetrieb als auch bei Wartungs-
arbeiten unter keinen Umständen aus dem Messgasweg austreten.
Das Analysensystem muss regelmäßig auf Dichtigkeit überprüft werden.
Das verdünnte Abgas muss aus dem Aufstellungsraum des Analysen-
schrankes abgeleitet werden.
Installationsanleitung ACF-NT, ACF-NT V0309
42/23-571 DE Rev. 6
