Kapitel 1

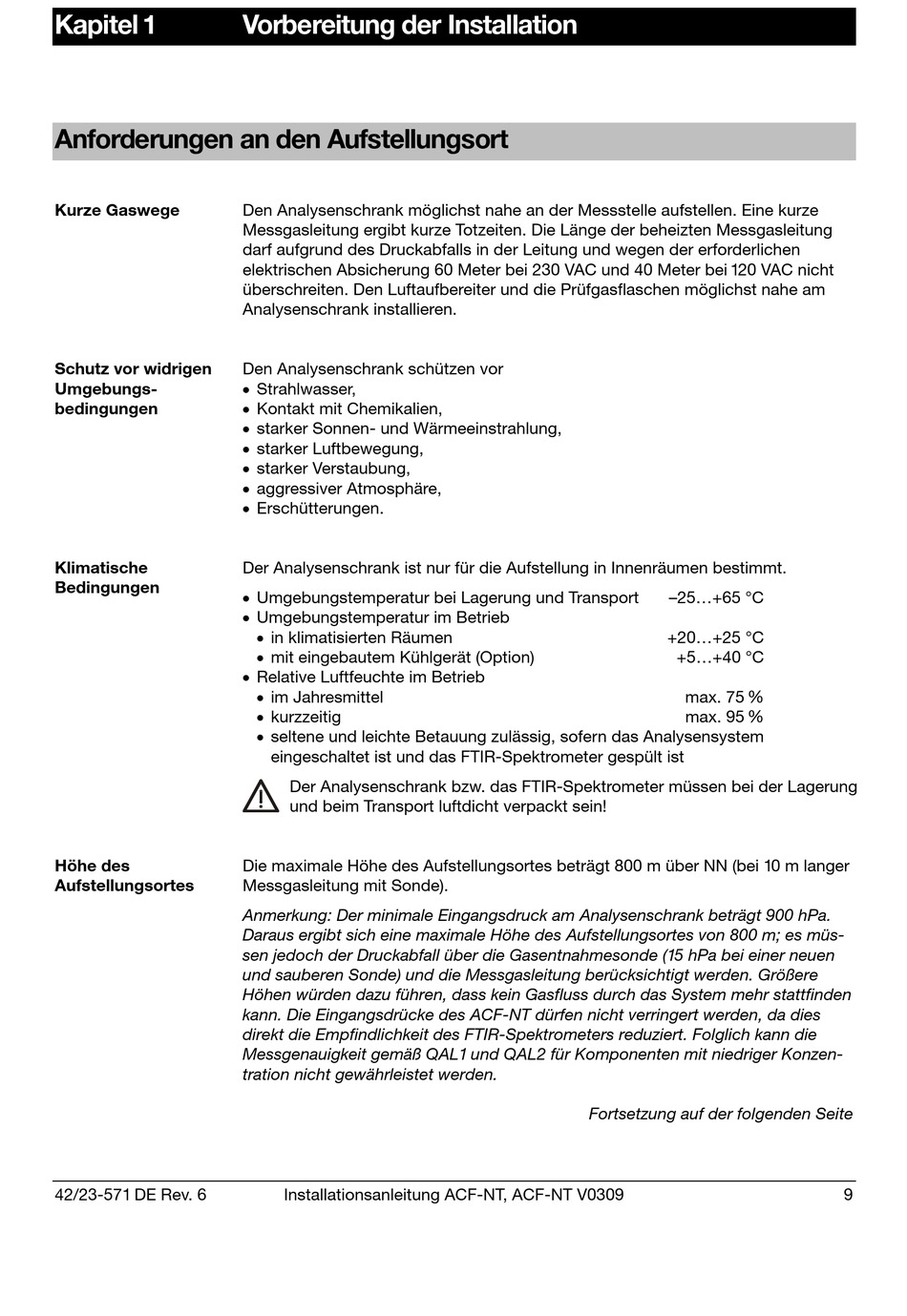

Anforderungen an den Aufstellungsort
Kurze Gaswege
Schutz vor widrigen
Umgebungs-
bedingungen
Klimatische
Bedingungen
Höhe des
Aufstellungsortes
42/23-571 DE Rev. 6
Vorbereitung der Installation
Den Analysenschrank möglichst nahe an der Messstelle aufstellen. Eine kurze
Messgasleitung ergibt kurze Totzeiten. Die Länge der beheizten Messgasleitung
darf aufgrund des Druckabfalls in der Leitung und wegen der erforderlichen
elektrischen Absicherung 60 Meter bei 230 VAC und 40 Meter bei 120 VAC nicht
überschreiten. Den Luftaufbereiter und die Prüfgasflaschen möglichst nahe am
Analysenschrank installieren.
Den Analysenschrank schützen vor
Strahlwasser,
Kontakt mit Chemikalien,
starker Sonnen- und Wärmeeinstrahlung,
starker Luftbewegung,
starker Verstaubung,
aggressiver Atmosphäre,
Erschütterungen.
Der Analysenschrank ist nur für die Aufstellung in Innenräumen bestimmt.
Umgebungstemperatur bei Lagerung und Transport
Umgebungstemperatur im Betrieb
in klimatisierten Räumen
mit eingebautem Kühlgerät (Option)
Relative Luftfeuchte im Betrieb
im Jahresmittel
kurzzeitig
seltene und leichte Betauung zulässig, sofern das Analysensystem
eingeschaltet ist und das FTIR-Spektrometer gespült ist
Der Analysenschrank bzw. das FTIR-Spektrometer müssen bei der Lagerung
und beim Transport luftdicht verpackt sein!
Die maximale Höhe des Aufstellungsortes beträgt 800 m über NN (bei 10 m langer
Messgasleitung mit Sonde).
Anmerkung: Der minimale Eingangsdruck am Analysenschrank beträgt 900 hPa.
Daraus ergibt sich eine maximale Höhe des Aufstellungsortes von 800 m; es müs-
sen jedoch der Druckabfall über die Gasentnahmesonde (15 hPa bei einer neuen
und sauberen Sonde) und die Messgasleitung berücksichtigt werden. Größere
Höhen würden dazu führen, dass kein Gasfluss durch das System mehr stattfinden
kann. Die Eingangsdrücke des ACF-NT dürfen nicht verringert werden, da dies
direkt die Empfindlichkeit des FTIR-Spektrometers reduziert. Folglich kann die
Messgenauigkeit gemäß QAL1 und QAL2 für Komponenten mit niedriger Konzen-
tration nicht gewährleistet werden.
Installationsanleitung ACF-NT, ACF-NT V0309
–25...+65 °C
+20...+25 °C
+5...+40 °C
max. 75 %
max. 95 %
Fortsetzung auf der folgenden Seite
