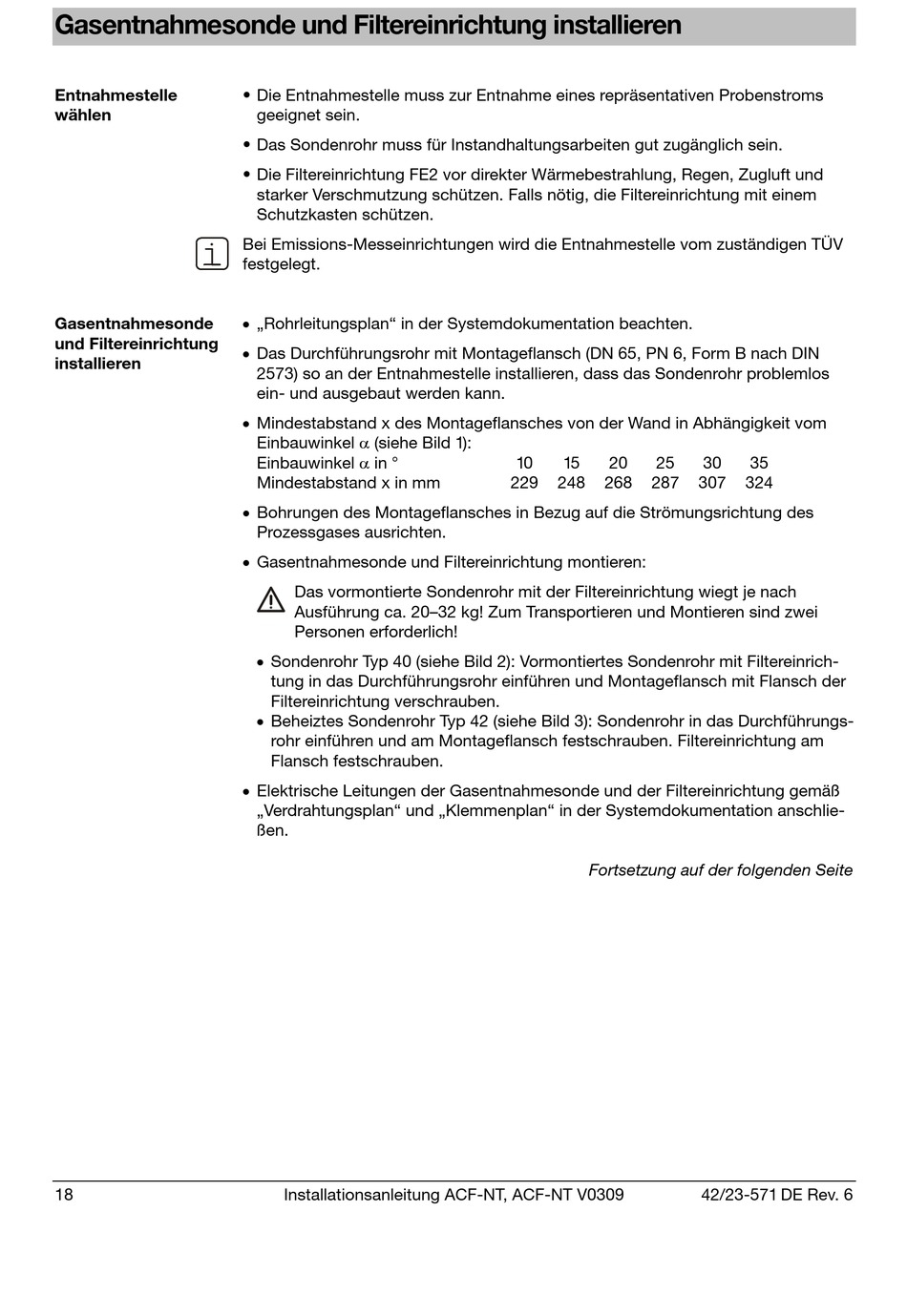

Gasentnahmesonde und Filtereinrichtung installieren
Entnahmestelle
wählen
Gasentnahmesonde
und Filtereinrichtung
installieren
18
• Die Entnahmestelle muss zur Entnahme eines repräsentativen Probenstroms
geeignet sein.
• Das Sondenrohr muss für Instandhaltungsarbeiten gut zugänglich sein.
• Die Filtereinrichtung FE2 vor direkter Wärmebestrahlung, Regen, Zugluft und
starker Verschmutzung schützen. Falls nötig, die Filtereinrichtung mit einem
Schutzkasten schützen.
Bei Emissions-Messeinrichtungen wird die Entnahmestelle vom zuständigen TÜV
festgelegt.
„Rohrleitungsplan" in der Systemdokumentation beachten.
Das Durchführungsrohr mit Montageflansch (DN 65, PN 6, Form B nach DIN
2573) so an der Entnahmestelle installieren, dass das Sondenrohr problemlos
ein- und ausgebaut werden kann.
Mindestabstand x des Montageflansches von der Wand in Abhängigkeit vom
Einbauwinkel (siehe Bild 1):
Einbauwinkel in °
Mindestabstand x in mm
Bohrungen des Montageflansches in Bezug auf die Strömungsrichtung des
Prozessgases ausrichten.
Gasentnahmesonde und Filtereinrichtung montieren:
Das vormontierte Sondenrohr mit der Filtereinrichtung wiegt je nach
Ausführung ca. 20–32 kg! Zum Transportieren und Montieren sind zwei
Personen erforderlich!
Sondenrohr Typ 40 (siehe Bild 2): Vormontiertes Sondenrohr mit Filtereinrich-
tung in das Durchführungsrohr einführen und Montageflansch mit Flansch der
Filtereinrichtung verschrauben.
Beheiztes Sondenrohr Typ 42 (siehe Bild 3): Sondenrohr in das Durchführungs-
rohr einführen und am Montageflansch festschrauben. Filtereinrichtung am
Flansch festschrauben.
Elektrische Leitungen der Gasentnahmesonde und der Filtereinrichtung gemäß
„Verdrahtungsplan" und „Klemmenplan" in der Systemdokumentation anschlie-
ßen.
Installationsanleitung ACF-NT, ACF-NT V0309
10
15
20
25
229
248
268
287
Fortsetzung auf der folgenden Seite
30
35
307
324
42/23-571 DE Rev. 6
