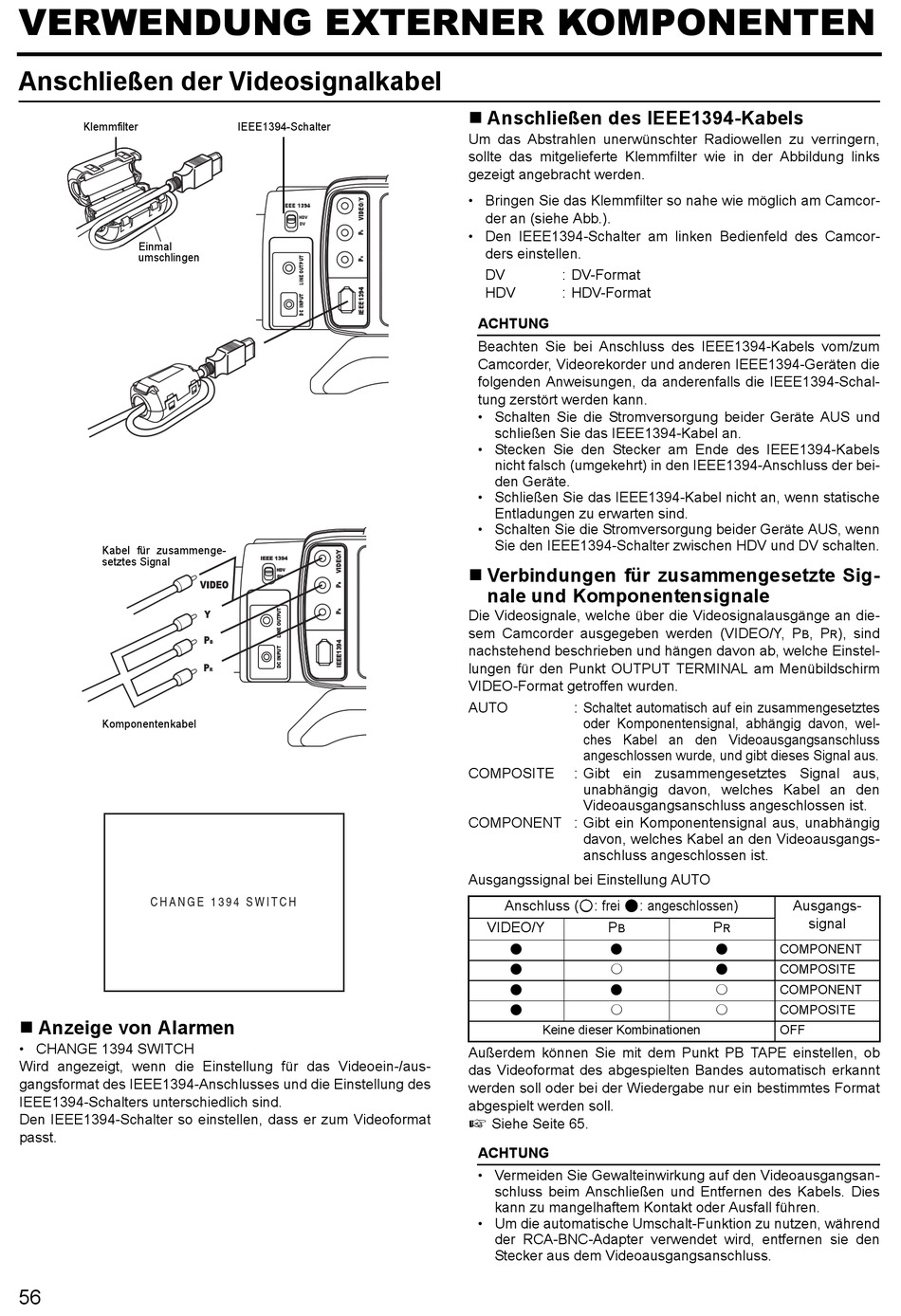

VERWENDUNG EXTERNER KOMPONENTEN
Anschließen der Videosignalkabel
Klemmfilter
Einmal
umschlingen
Kabel für zusammenge-
setztes Signal
Komponentenkabel
C H A N G E 1 3 9 4 S W I T C H
Anzeige von Alarmen
• CHANGE 1394 SWITCH
Wird angezeigt, wenn die Einstellung für das Videoein-/aus-
gangsformat des IEEE1394-Anschlusses und die Einstellung des
IEEE1394-Schalters unterschiedlich sind.
Den IEEE1394-Schalter so einstellen, dass er zum Videoformat
passt.
56
IEEE1394-Schalter
IEEE 1394
HDV
DV
IEEE 1394
HDV
DV
Anschließen des IEEE1394-Kabels
Um das Abstrahlen unerwünschter Radiowellen zu verringern,
sollte das mitgelieferte Klemmfilter wie in der Abbildung links
gezeigt angebracht werden.
• Bringen Sie das Klemmfilter so nahe wie möglich am Camcor-
der an (siehe Abb.).
• Den IEEE1394-Schalter am linken Bedienfeld des Camcor-
ders einstellen.
DV
: DV-Format
HDV
: HDV-Format
ACHTUNG
Beachten Sie bei Anschluss des IEEE1394-Kabels vom/zum
Camcorder, Videorekorder und anderen IEEE1394-Geräten die
folgenden Anweisungen, da anderenfalls die IEEE1394-Schal-
tung zerstört werden kann.
• Schalten Sie die Stromversorgung beider Geräte AUS und
schließen Sie das IEEE1394-Kabel an.
• Stecken Sie den Stecker am Ende des IEEE1394-Kabels
nicht falsch (umgekehrt) in den IEEE1394-Anschluss der bei-
den Geräte.
• Schließen Sie das IEEE1394-Kabel nicht an, wenn statische
Entladungen zu erwarten sind.
• Schalten Sie die Stromversorgung beider Geräte AUS, wenn
Sie den IEEE1394-Schalter zwischen HDV und DV schalten.
Verbindungen für zusammengesetzte Sig-
nale und Komponentensignale
Die Videosignale, welche über die Videosignalausgänge an die-
sem Camcorder ausgegeben werden (VIDEO/Y, P
nachstehend beschrieben und hängen davon ab, welche Einstel-
lungen für den Punkt OUTPUT TERMINAL am Menübildschirm
VIDEO-Format getroffen wurden.
AUTO
: Schaltet automatisch auf ein zusammengesetztes
oder Komponentensignal, abhängig davon, wel-
ches Kabel an den Videoausgangsanschluss
angeschlossen wurde, und gibt dieses Signal aus.
COMPOSITE
: Gibt ein zusammengesetztes Signal aus,
unabhängig davon, welches Kabel an den
Videoausgangsanschluss angeschlossen ist.
COMPONENT : Gibt ein Komponentensignal aus, unabhängig
davon, welches Kabel an den Videoausgangs-
anschluss angeschlossen ist.
Ausgangssignal bei Einstellung AUTO
Anschluss (G: frei F: angeschlossen)
VIDEO/Y
P
B
F
F
F
G
F
F
F
G
Keine dieser Kombinationen
Außerdem können Sie mit dem Punkt PB TAPE einstellen, ob
das Videoformat des abgespielten Bandes automatisch erkannt
werden soll oder bei der Wiedergabe nur ein bestimmtes Format
abgespielt werden soll.
X Siehe Seite 65.
ACHTUNG
• Vermeiden Sie Gewalteinwirkung auf den Videoausgangsan-
schluss beim Anschließen und Entfernen des Kabels. Dies
kann zu mangelhaftem Kontakt oder Ausfall führen.
• Um die automatische Umschalt-Funktion zu nutzen, während
der RCA-BNC-Adapter verwendet wird, entfernen sie den
Stecker aus dem Videoausgangsanschluss.
, P
), sind
B
R
Ausgangs-
signal
P
R
F
COMPONENT
F
COMPOSITE
G
COMPONENT
G
COMPOSITE
OFF
