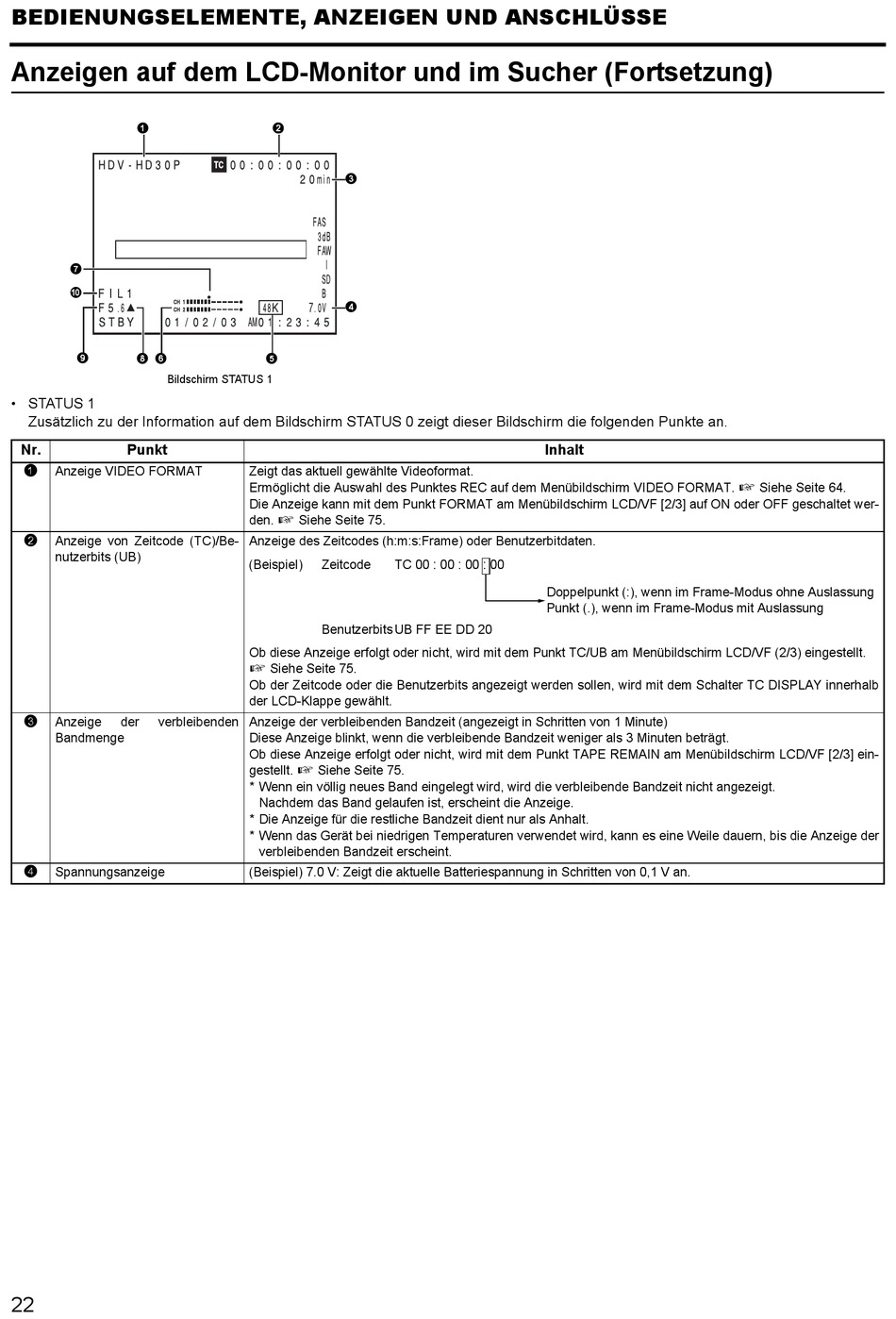

BEDIENUNGSELEMENTE, ANZEIGEN UND ANSCHLÜSSE
Anzeigen auf dem LCD-Monitor und im Sucher (Fortsetzung)
1
7
0
9
8
6
Bildschirm STATUS 1
• STATUS 1
Zusätzlich zu der Information auf dem Bildschirm STATUS 0 zeigt dieser Bildschirm die folgenden Punkte an.
Nr.
Punkt
1
Anzeige VIDEO FORMAT
2
Anzeige von Zeitcode (TC)/Be-
nutzerbits (UB)
3
Anzeige
der
verbleibenden
Bandmenge
4
Spannungsanzeige
22
2
3
4
5
Zeigt das aktuell gewählte Videoformat.
Ermöglicht die Auswahl des Punktes REC auf dem Menübildschirm VIDEO FORMAT. X Siehe Seite 64.
Die Anzeige kann mit dem Punkt FORMAT am Menübildschirm LCD/VF [2/3] auf ON oder OFF geschaltet wer-
den. X Siehe Seite 75.
Anzeige des Zeitcodes (h:m:s:Frame) oder Benutzerbitdaten.
(Beispiel)
Zeitcode
TC 00 : 00 : 00 : 00
Benutzerbits UB FF EE DD 20
Ob diese Anzeige erfolgt oder nicht, wird mit dem Punkt TC/UB am Menübildschirm LCD/VF (2/3) eingestellt.
X Siehe Seite 75.
Ob der Zeitcode oder die Benutzerbits angezeigt werden sollen, wird mit dem Schalter TC DISPLAY innerhalb
der LCD-Klappe gewählt.
Anzeige der verbleibenden Bandzeit (angezeigt in Schritten von 1 Minute)
Diese Anzeige blinkt, wenn die verbleibende Bandzeit weniger als 3 Minuten beträgt.
Ob diese Anzeige erfolgt oder nicht, wird mit dem Punkt TAPE REMAIN am Menübildschirm LCD/VF [2/3] ein-
gestellt. X Siehe Seite 75.
* Wenn ein völlig neues Band eingelegt wird, wird die verbleibende Bandzeit nicht angezeigt.
Nachdem das Band gelaufen ist, erscheint die Anzeige.
* Die Anzeige für die restliche Bandzeit dient nur als Anhalt.
* Wenn das Gerät bei niedrigen Temperaturen verwendet wird, kann es eine Weile dauern, bis die Anzeige der
verbleibenden Bandzeit erscheint.
(Beispiel) 7.0 V: Zeigt die aktuelle Batteriespannung in Schritten von 0,1 V an.
Inhalt
Doppelpunkt (:), wenn im Frame-Modus ohne Auslassung
Punkt (.), wenn im Frame-Modus mit Auslassung
