Nr.
Punkt
5
Anzeige
der
Audioabtastfre-
quenz
6
Anzeige der Audiopegelmesser
7
Standardaudiopegelanzeige
8
Blendenanzeige
9
Anzeige des F-Wertes der Blen-
de
0
Filterpositionsanzeige

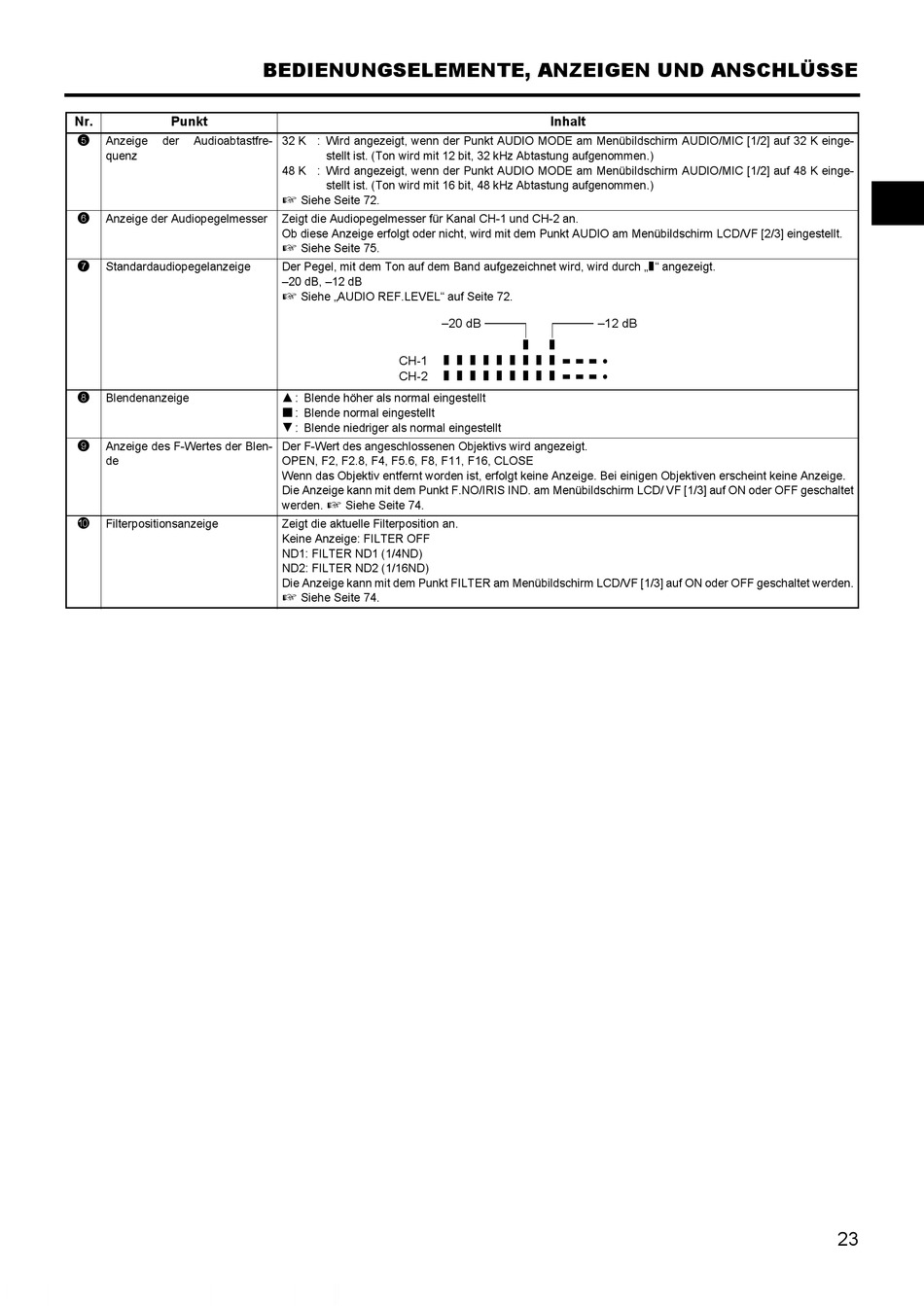

BEDIENUNGSELEMENTE, ANZEIGEN UND ANSCHLÜSSE
32 K : Wird angezeigt, wenn der Punkt AUDIO MODE am Menübildschirm AUDIO/MIC [1/2] auf 32 K einge-
stellt ist. (Ton wird mit 12 bit, 32 kHz Abtastung aufgenommen.)
48 K : Wird angezeigt, wenn der Punkt AUDIO MODE am Menübildschirm AUDIO/MIC [1/2] auf 48 K einge-
stellt ist. (Ton wird mit 16 bit, 48 kHz Abtastung aufgenommen.)
X Siehe Seite 72.
Zeigt die Audiopegelmesser für Kanal CH-1 und CH-2 an.
Ob diese Anzeige erfolgt oder nicht, wird mit dem Punkt AUDIO am Menübildschirm LCD/VF [2/3] eingestellt.
X Siehe Seite 75.
Der Pegel, mit dem Ton auf dem Band aufgezeichnet wird, wird durch „O" angezeigt.
–20 dB, –12 dB
X Siehe „AUDIO REF.LEVEL" auf Seite 72.
CH-1
CH-2
M : Blende höher als normal eingestellt
b : Blende normal eingestellt
N : Blende niedriger als normal eingestellt
Der F-Wert des angeschlossenen Objektivs wird angezeigt.
OPEN, F2, F2.8, F4, F5.6, F8, F11, F16, CLOSE
Wenn das Objektiv entfernt worden ist, erfolgt keine Anzeige. Bei einigen Objektiven erscheint keine Anzeige.
Die Anzeige kann mit dem Punkt F.NO/IRIS IND. am Menübildschirm LCD/ VF [1/3] auf ON oder OFF geschaltet
werden. X Siehe Seite 74.
Zeigt die aktuelle Filterposition an.
Keine Anzeige: FILTER OFF
ND1: FILTER ND1 (1/4ND)
ND2: FILTER ND2 (1/16ND)
Die Anzeige kann mit dem Punkt FILTER am Menübildschirm LCD/VF [1/3] auf ON oder OFF geschaltet werden.
X Siehe Seite 74.
Inhalt
–20 dB
–12 dB
O
O
O O O O O O O O O \ \ \ ]
O O O O O O O O O \ \ \ ]
23
