ML-750RT / ML-1000RT / ML-1500RT
ML-2200RT / ML-3000RT
6.3

Anschlussreihenfolge




6.3.1

Belegung des EPO-Anschlusses

Leiterfunktion
EPO
Lassen Sie den EPO-Stecker am EPO-Port der USV installiert, selbst wenn die
EPO-Funktion nicht benötigt wird.

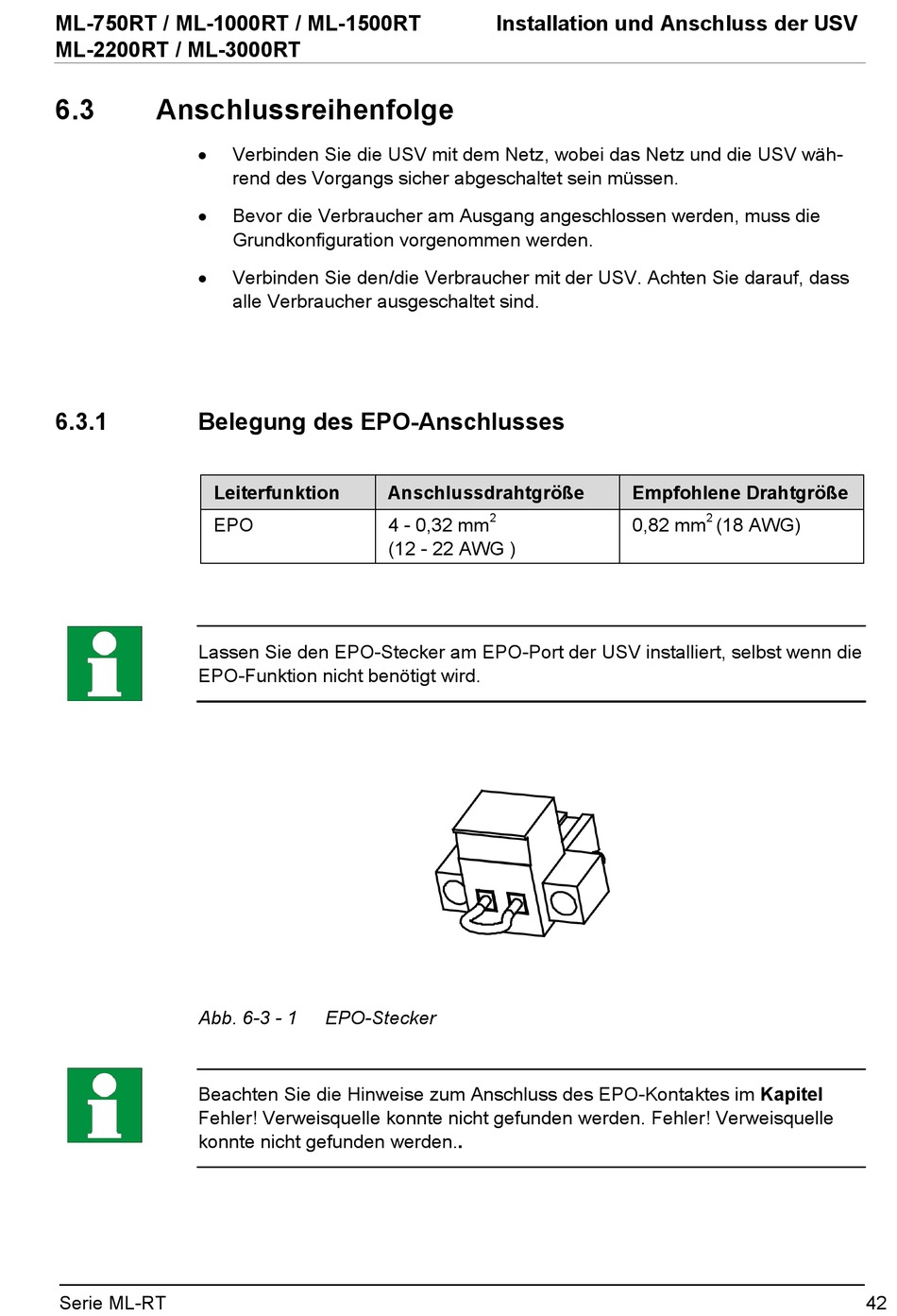

Abb. 6-3 - 1
Beachten Sie die Hinweise zum Anschluss des EPO-Kontaktes im Kapitel
Fehler! Verweisquelle konnte nicht gefunden werden. Fehler! Verweisquelle
konnte nicht gefunden werden..
Serie ML-RT
Verbinden Sie die USV mit dem Netz, wobei das Netz und die USV wäh-
rend des Vorgangs sicher abgeschaltet sein müssen.
Bevor die Verbraucher am Ausgang angeschlossen werden, muss die
Grundkonfiguration vorgenommen werden.
Verbinden Sie den/die Verbraucher mit der USV. Achten Sie darauf, dass
alle Verbraucher ausgeschaltet sind.
Anschlussdrahtgröße
4 - 0,32 mm
(12 - 22 AWG )
EPO-Stecker
Installation und Anschluss der USV
Empfohlene Drahtgröße
2
0,82 mm
2
(18 AWG)
42
