ML-750RT / ML-1000RT / ML-1500RT
ML-2200RT / ML-3000RT

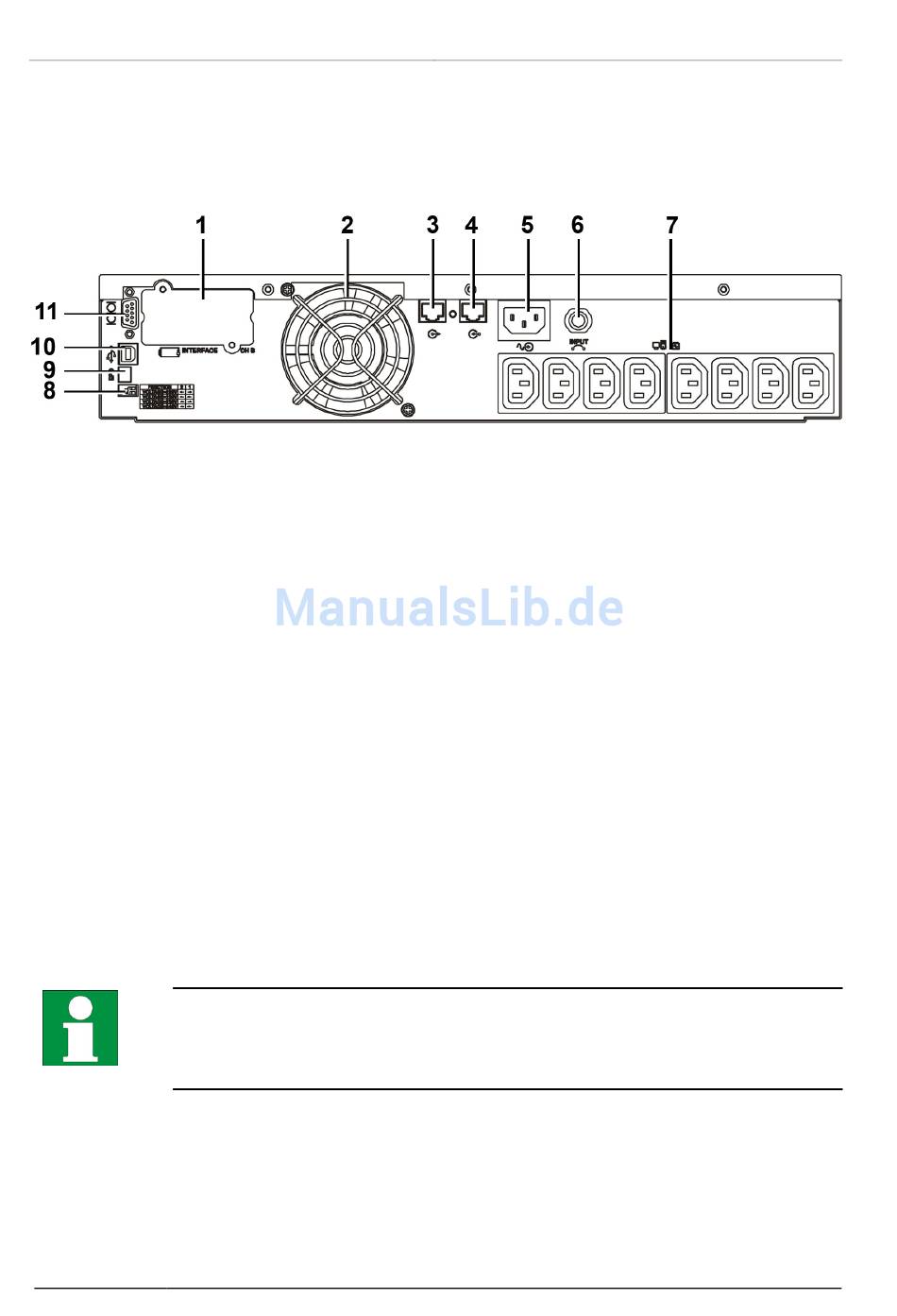

3.2 Geräteelemente an der Rückseite
3.2.1 750/1000/1500VA 230V
6
7
8
9
10 USB-Anschluss
11 RS232-Schnittstelle
Abb. 3-2 - 1
Sowie die Netzeingangsspannung anliegt, ist automatisch die Ladeeinheit
aktiv. D. h. die interne Akkubank wird bereits geladen, ohne dass die USV
gestartet wurde.
Serie ML-RT
1 Kommunikationsschnittstelle
2 Lüfter
3 Telefon- und Modemanschluss mit Überspannungsschutz
4 Telefon- und Modemanschluss mit Überspannungsschutz
5 Netz-Eingang (IEC-320-C14)
Netzeingangssicherung
(750-Modell 7A, 1000-Modell 8A, 1500-Model 10A)
USV-Ausgang (IEC-320-C13)
DIP-Schalter Eingangs-/Ausgangsspannung
Anschluss "EPO"
Rückansicht
Gerätebeschreibung der USV
17
