Die Abschaltfunktion wird aktiviert nachdem eine +6~+25VDC Spannung zwi-
schen PIN 9 Pin 10 für 5 Sekunden angelegt wird.
Die Belastbarkeit von jedem Relaiskontakt beträgt 40VDC/25mA.
Installationslage: Wahlfreier Einschub.
Flexibler Signalausgang für N.C. (Normal geschlossen) oder N.O. (Normal Of-
fen)
Einstellung durch das Umsetzen der Jumper Pin1-2 oder Pin2-3 von JP1-5.
Die Abschaltfunktion wird innerhalb einer Minute nach Auftreten des Stromaus-
falles aktiviert, wenn Pin1-2 von beiden Jumpern CN1 und CN6 gesetzt sind.
Die Abschaltfunktion kann nur von C3 durch PIN9-10 aktiviert werden, wenn
die Pin2-3 von beiden CN1 und CN6 geschlossen werden.
3.2.7 SNMP-Karten (Web-Karte)

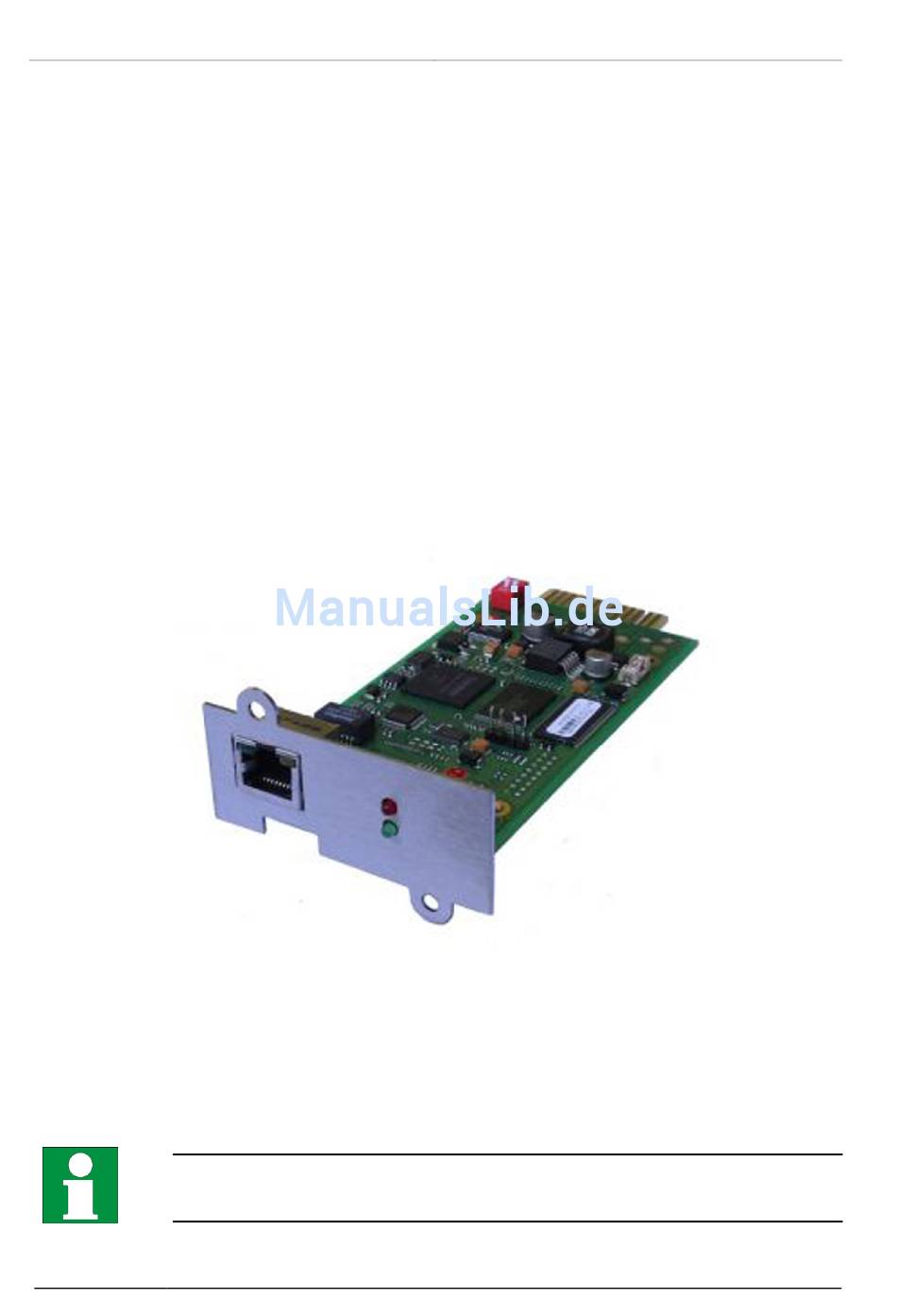

Abb. 3-2 - 4
Informationen zur Installation der SNMP-Karte entnehmen Sie bitte der separat
gelieferten Anleitung der SNMP-Karte.
Serie ML-RT
SNMP-Karten (Web-Karte)
