ML-750RT / ML-1000RT / ML-1500RT
ML-2200RT / ML-3000RT

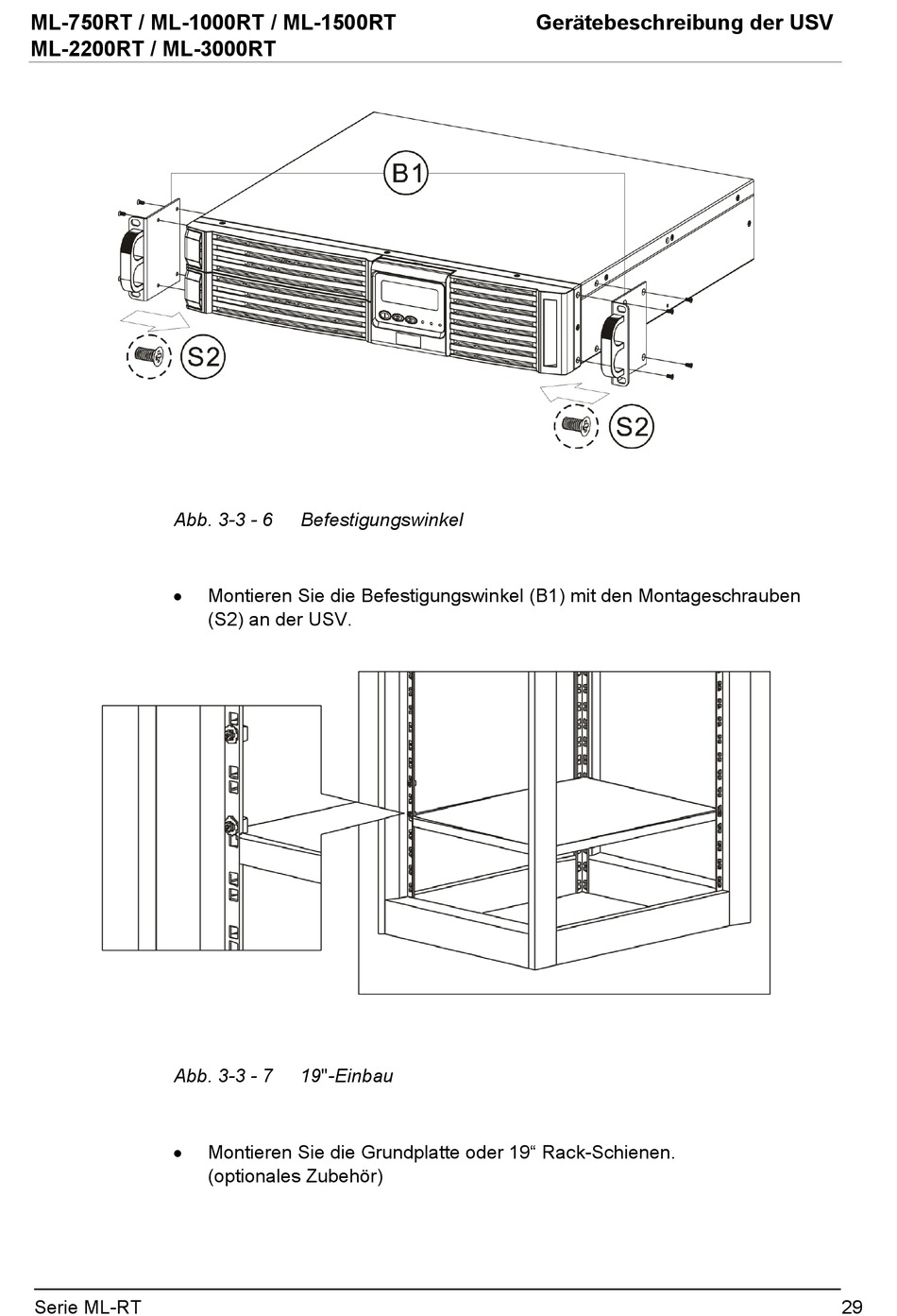

Abb. 3-3 - 6

Abb. 3-3 - 7

Serie ML-RT
Befestigungswinkel
Montieren Sie die Befestigungswinkel (B1) mit den Montageschrauben
(S2) an der USV.
19"-Einbau
Montieren Sie die Grundplatte oder 19" Rack-Schienen.
(optionales Zubehör)
Gerätebeschreibung der USV
29
