ML-750RT / ML-1000RT / ML-1500RT
ML-2200RT / ML-3000RT
Abb. 5-1 - 2

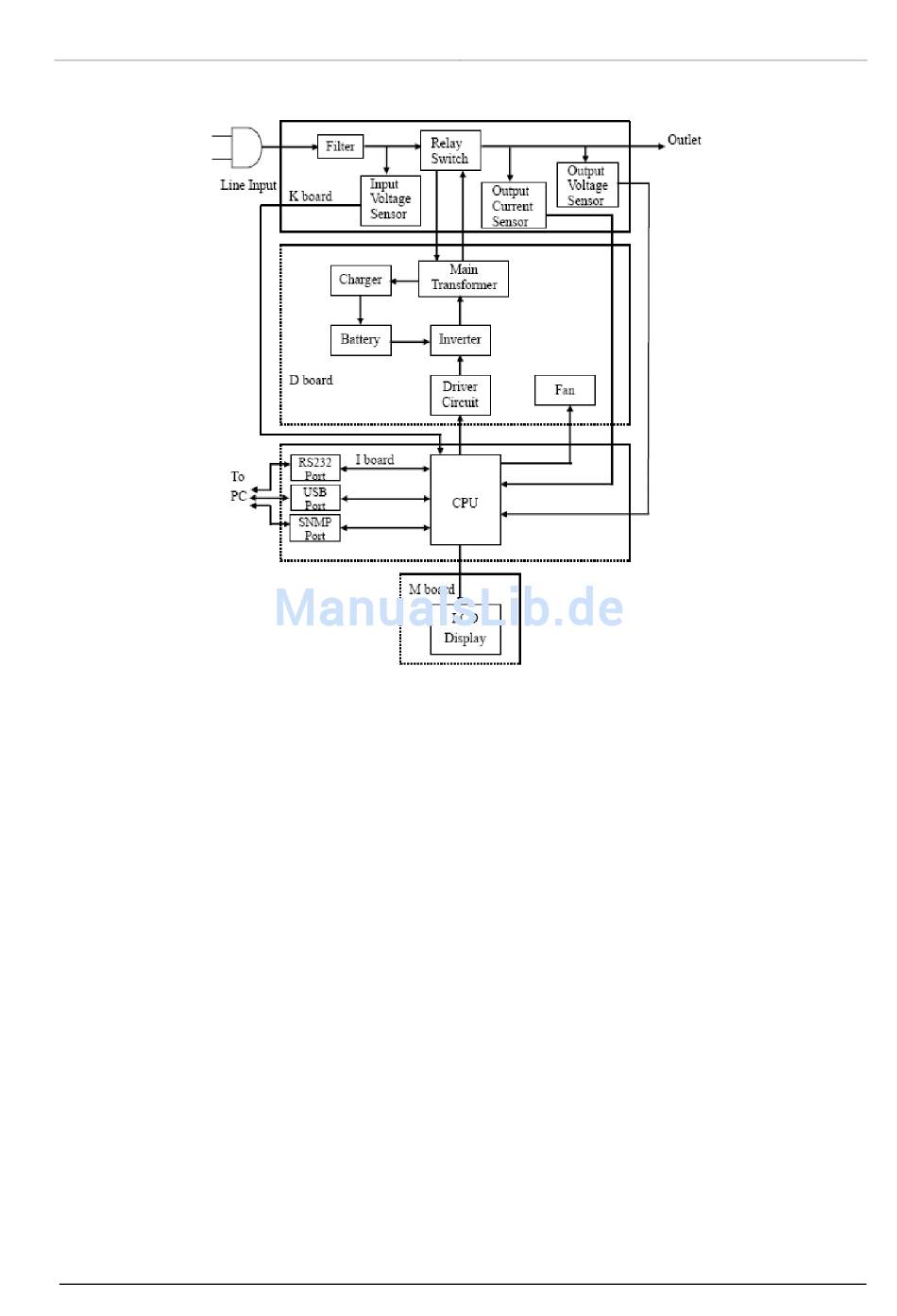

Das Blockschaltbild visualisiert die einzelnen Gerätemodule und veranschau-
licht grob deren Interaktion.
Serie ML-RT
Blockschaltbild 2200/3000VA
Systembeschreibung
34
