multimatic ML-750RT Betriebsanleitung Seite 20

ML-750RT / ML-1000RT / ML-1500RT
ML-2200RT / ML-3000RT

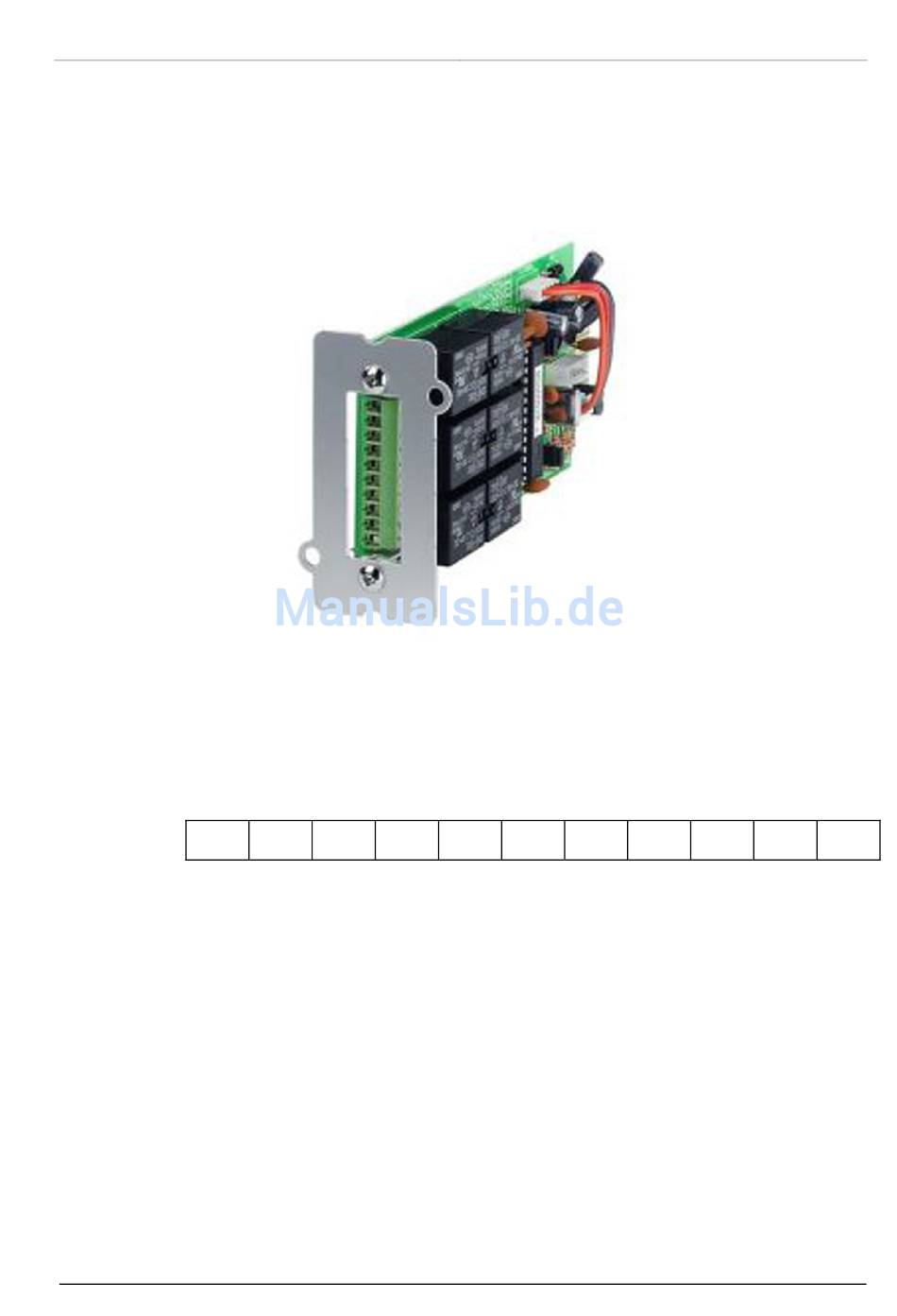

3.2.6 Relaiskarte (potentialfreie Kontakte)
Abb. 3-2 - 3
Pin Belegung:
1
1
2
3
4
5
6
7
8
9
10
Serie ML-RT
Relaiskarte (Potentialfreier Kontakt)
2 3 4
USV im Bypass Modus (Bypass)
Energieversorger normal (normal: geschlossener Kontakt)
Energieversorger normal (normal: offener Kontakt)
Umrichter an
Batterie schwach
Batterie schlecht oder anormal
USV Alarm
Allgemein
Schließen USV positives(+) Signal
Schließen USV negatives(-) Signal
Gerätebeschreibung der USV
4 5 6 7 8 9 10
20
