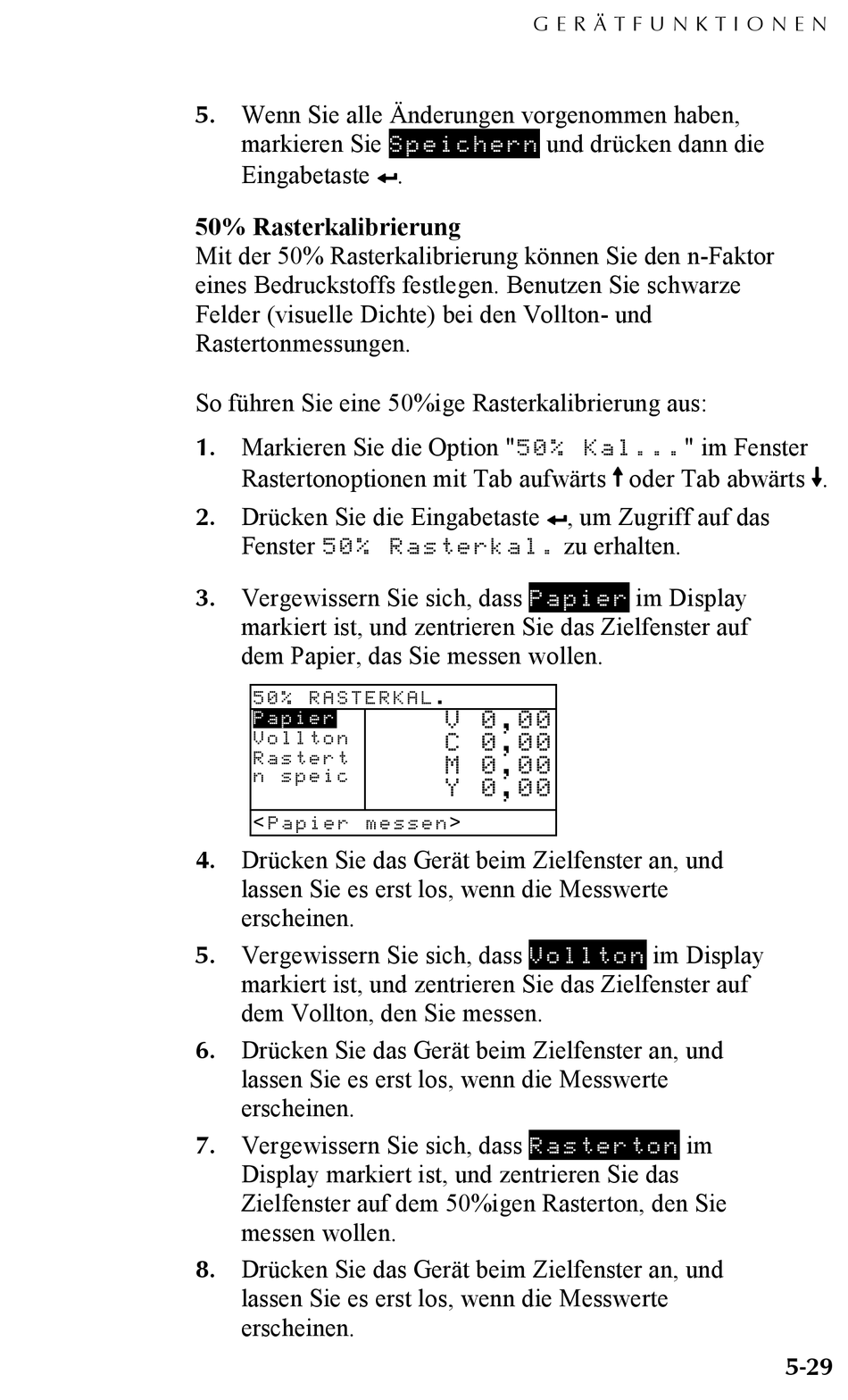

Rasterton - X-Rite 508 Bedienungsanleitung

5. Wenn Sie alle Änderungen vorgenommen haben,
markieren Sie
Eingabetaste #.
50% Rasterkalibrierung
Mit der 50% Rasterkalibrierung können Sie den n-Faktor
eines Bedruckstoffs festlegen. Benutzen Sie schwarze
Felder (visuelle Dichte) bei den Vollton- und
Rastertonmessungen.
So führen Sie eine 50%ige Rasterkalibrierung aus:
1. Markieren Sie die Option "5 0 % K a l . . . " im Fenster
Rastertonoptionen mit Tab aufwärts $ oder Tab abwärts @.
2. Drücken Sie die Eingabetaste #, um Zugriff auf das
Fenster 5 0 % R a s t e r k a l . zu erhalten.
3. Vergewissern Sie sich, dass
markiert ist, und zentrieren Sie das Zielfenster auf
dem Papier, das Sie messen wollen.
5 0 % R A S T E R K A L .
P a p i e r
V o l l t o n
R a s t e r t
n s p e i c
< P a p i e r m e s s e n >
4. Drücken Sie das Gerät beim Zielfenster an, und
lassen Sie es erst los, wenn die Messwerte
erscheinen.
5. Vergewissern Sie sich, dass
markiert ist, und zentrieren Sie das Zielfenster auf
dem Vollton, den Sie messen.
6. Drücken Sie das Gerät beim Zielfenster an, und
lassen Sie es erst los, wenn die Messwerte
erscheinen.
7. Vergewissern Sie sich, dass
Display markiert ist, und zentrieren Sie das
Zielfenster auf dem 50%igen Rasterton, den Sie
messen wollen.
8. Drücken Sie das Gerät beim Zielfenster an, und
lassen Sie es erst los, wenn die Messwerte
erscheinen.
G E R Ä T F U N K T I O N E N
und drücken dann die
S p e i c h e r n
P a p i e r
V 0,00
C 0,00
M 0,00
Y 0,00
V o l l t o n
R a s t e r t o n
im Display
im Display
im
5-29
