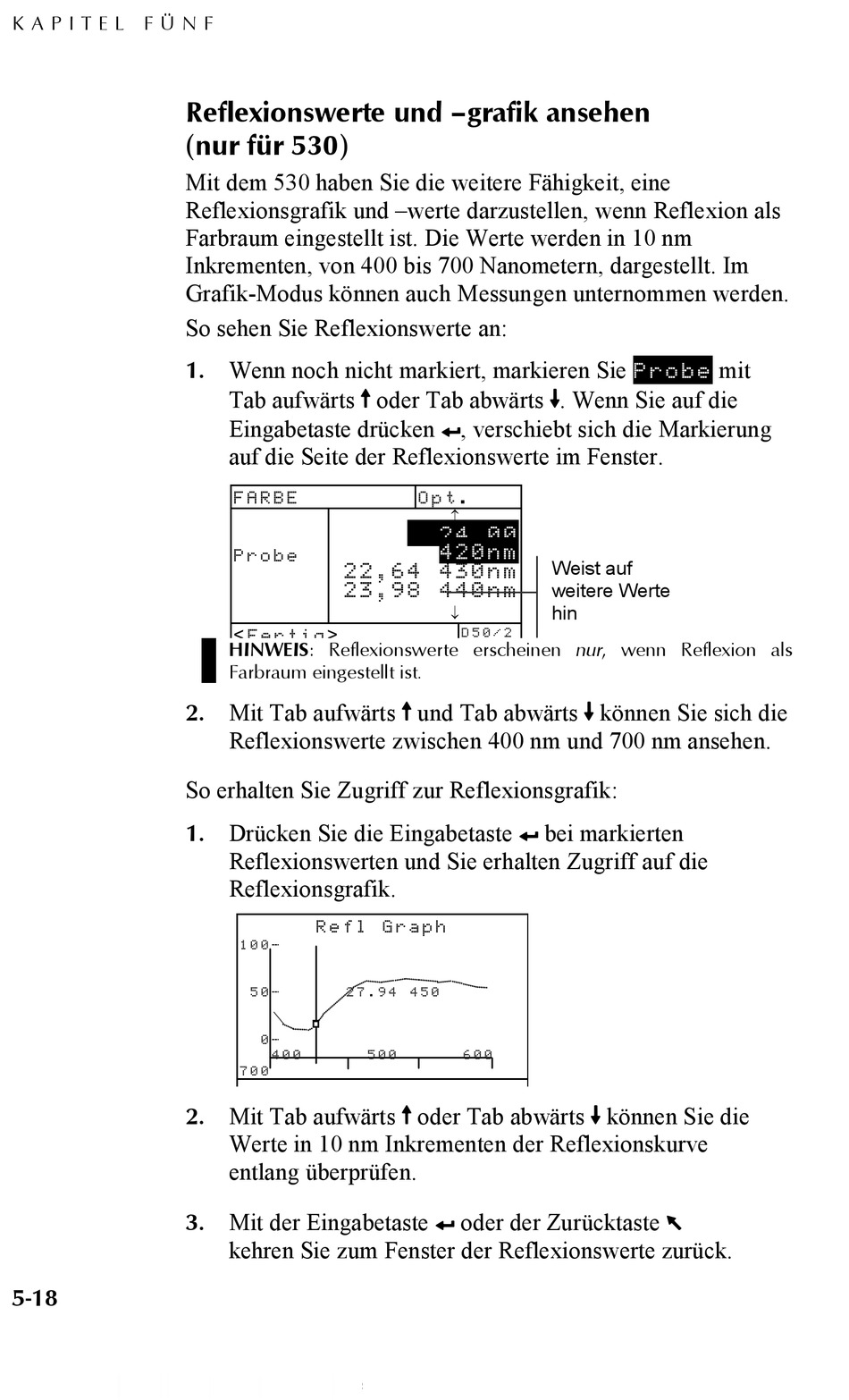

K A P I T E L F Ü N F
5-18
Reflexionswerte und –grafik ansehen
(nur für 530)
Mit dem 530 haben Sie die weitere Fähigkeit, eine
Reflexionsgrafik und –werte darzustellen, wenn Reflexion als
Farbraum eingestellt ist. Die Werte werden in 10 nm
Inkrementen, von 400 bis 700 Nanometern, dargestellt. Im
Grafik-Modus können auch Messungen unternommen werden.
So sehen Sie Reflexionswerte an:
1. Wenn noch nicht markiert, markieren Sie
Tab aufwärts $ oder Tab abwärts @. Wenn Sie auf die
Eingabetaste drücken #, verschiebt sich die Markierung
auf die Seite der Reflexionswerte im Fenster.
F A R B E
P r o b e
< F e r t i g >
HINWEIS: Reflexionswerte erscheinen nur, wenn Reflexion als
Farbraum eingestellt ist.
2. Mit Tab aufwärts $ und Tab abwärts @ können Sie sich die
Reflexionswerte zwischen 400 nm und 700 nm ansehen.
So erhalten Sie Zugriff zur Reflexionsgrafik:
1. Drücken Sie die Eingabetaste # bei markierten
Reflexionswerten und Sie erhalten Zugriff auf die
Reflexionsgrafik.
R e f l G r a p h
1 0 0 —
5 0 —
0 —
4 0 0
7 0 0
2. Mit Tab aufwärts $ oder Tab abwärts @ können Sie die
Werte in 10 nm Inkrementen der Reflexionskurve
entlang überprüfen.
3. Mit der Eingabetaste # oder der Zurücktaste !
kehren Sie zum Fenster der Reflexionswerte zurück.
O p t .
↑
2 4 , 0 0
4 2 0 n m
2 2 , 6 4 4 3 0 n m
2 3 , 9 8 4 4 0 n m
↓
D 5 0 / 2
2 7 . 9 4 4 5 0
5 0 0 6 0 0
P r o b e
Weist auf
weitere Werte
hin
mit
